مقدمه

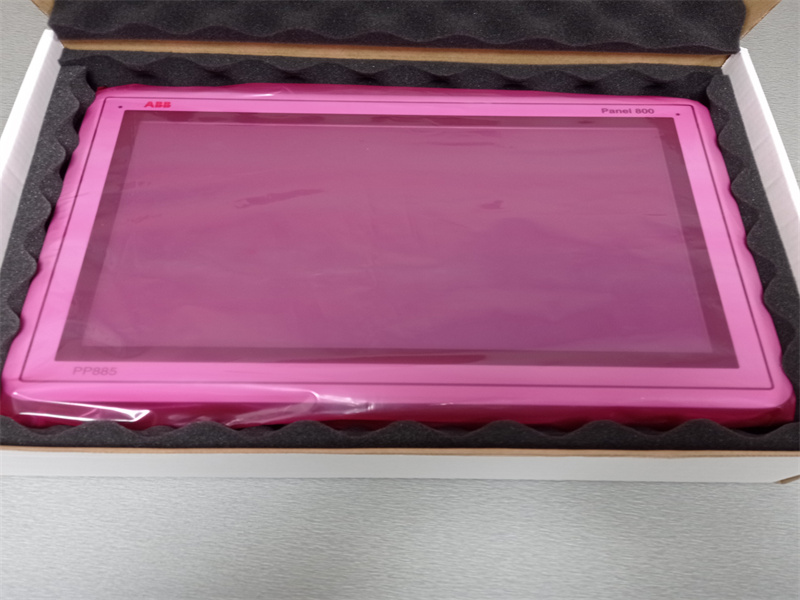

نرم‌افزار سازنده پنل برای پیکربندی پنل‌های اپراتوری PP871، PP874/874K، PP877/877K، PP882 و PP885 از ABB استفاده می‌شود.

سازنده پنل شامل تمام عملکردهای پایه مورد نیاز در یک برنامه کاربردی است. این عملکردها با تمرکز بر نیازها و ترجیحات مشتری آزمایش و توسعه داده شده‌اند.

اشیای از پیش تعریف‌شده در سازنده پنل می‌توانند برای ایجاد تصاویر کامل فرایند استفاده شوند و نمای کلی از یک برنامه کاربردی پیچیده ارائه دهند. می‌توانید اشیای از پیش تعریف‌شده را سفارشی کنید یا اشیای مورد نظر خود را ایجاد کنید.

درایورهای ارتباطی برای تعداد زیادی از کنترل‌کننده‌ها و تجهیزات اتوماسیون موجود هستند.

فایل راهنما فرض می‌کند که جدیدترین نسخه‌های برنامه سیستم (تصویر) و سازنده پنل استفاده می‌شوند.

کنترل‌کننده
پنل‌های اپراتوری Panel 800 نسخه 6 می‌توانند به انواع مختلف تجهیزات اتوماسیون، مانند PLCها، سرووها و درایوها متصل شوند. در ادامه، اصطلاح کنترل‌کننده به‌عنوان یک واژه عمومی برای تجهیزات متصل استفاده می‌شود.

شروع به کار
Panel Builder روی یک رایانه مهندسی نصب می‌شود، جایی که پروژه‌ها توسعه، طراحی و کامپایل می‌شوند. سپس پروژه در یک پنل اپراتوری یا رایانه اجرا می‌شود تا یک کنترل‌کننده (یا گروهی از کنترل‌کننده‌ها) مشاهده و کنترل شود.

هدف
پروژه‌های Panel Builder می‌توانند برای موارد زیر هدف‌گذاری شوند:
• یک پنل اپراتوری از ABB
• یک پنل دارای صفحه‌کلید از ABB.
• یک رایانه (رایانه صنعتی) از ABB
• یک رایانه استاندارد با Microsoft Windows 7 SP1

برای افزایش خوانایی، گاهی فقط از عبارت پنل اپراتوری استفاده می‌شود، در حالی که در واقع همه اهداف مختلف می‌توانند شامل شوند.

در این راهنما Panel Builder به‌گونه‌ای توصیف شده است که گویی به‌طور خاص برای توسعه پروژه‌های پنل لمسی در نظر گرفته شده است. با این حال، اطلاعات ارائه‌شده برای پیکربندی پنل‌های دارای صفحه‌کلید نیز قابل استفاده است، مگر اینکه خلاف آن بیان شده باشد.

عملکردهای Panel Builder به مدل پنل اپراتوری مورد استفاده بستگی دارد.

مجوز
یک پروژه برای پنل اپراتوری می‌تواند بدون هیچ محدودیت اعمال‌شده توسط مجوزدهی استفاده شود.

تعداد محدودی برچسب کنترل‌کننده برای یک پروژه رایانه استاندارد در دسترس است. تعداد برچسب‌ها توسط یک دانگل سخت‌افزاری USB کنترل می‌شود.

تعداد برچسب‌های کنترل‌کننده استفاده‌شده (شامل برچسب‌های کنترل‌کننده DEMO) در پایین سمت راست دسکتاپ نمایش داده می‌شود. اگر تعداد برچسب‌های استفاده‌شده بیشتر از تعداد برچسب‌های موجود شود، اعداد به رنگ قرمز درمی‌آیند.

ثبت محصول
اولین بار که Panel Builder راه‌اندازی می‌شود، یک پنجره ثبت‌نام نمایش داده می‌شود. وارد کردن کلید ثبت‌نام، دسترسی نامحدود به تمام قابلیت‌های برنامه و به‌روزرسانی‌های نرم‌افزار را فراهم می‌کند.

همچنین می‌توانید ادامه استفاده از نسخه آزمایشی نرم‌افزار را انتخاب کنید. می‌توانید Panel Builder را با تمام قابلیت‌ها به مدت 30 روز ارزیابی کنید. پس از پایان دوره ارزیابی، همچنان امکان استفاده از نرم‌افزار وجود دارد، اما عملکردهای گروه‌های Run و Transfer غیرفعال خواهند شد.

اندازه پروژه
اندازه پروژه هنگام طراحی یک پروژه پنل اپراتوری در پایین سمت راست ناحیه دسکتاپ نمایش داده می‌شود. اندازه در آخرین اعتبارسنجی محاسبه شده است.

نصب
نرم‌افزار Panel Builder روی یک DVD ارائه می‌شود. روی فایل setup.exe موجود در DVD دوبار کلیک کنید و دستورالعمل‌ها را برای نصب Panel Builder دنبال کنید.

نصب، یک نماد برای Panel Builder در گروهی با نام Panel Builder ایجاد می‌کند.

برای شروع Panel Builder روی Start/All Programs/ABB Compact Product Suite/Panel 800/Panel Builder کلیک کنید.

Panel Builder باید روی یک رایانه مهندسی نصب شود.

نصب Panel 800 Runtime
برای نصب Panel 800 Runtime روی یک رایانه، DVD مربوط به Panel Builder را وارد کنید و نصب Panel 800 Runtime را انتخاب کنید. برای اجرای برنامه، یک دانگل مورد نیاز است که توسط ABB ارائه می‌شود.

Panel Builder نمی‌تواند روی همان رایانه‌ای که Panel 800 Runtime نصب است اجرا شود.

هنگام استفاده از Panel 800 Runtime روی یک رایانه، توصیه می‌شود پیش از نصب نسخه جدید، نسخه قبلی Panel 800 Runtime حذف شود.

قابلیت‌های پیکربندی‌شده
Panel Builder امکان افزودن قابلیت‌های اختصاصی مشتری به برنامه را فراهم می‌کند. این کار از طریق استفاده از کلیدهای ثبت‌نامی انجام می‌شود که پس از نصب نرم‌افزار Panel Builder وارد می‌شوند.

پروژه
پوشه بالایی یک برنامه کاربردی خاص که با Panel Builder طراحی شده است، پوشه پروژه نامیده می‌شود.
در زمان اجرا، فایل‌های پایگاه داده پروژه می‌توانند به‌روزرسانی شوند، برای مثال با دستورهای جدید. این بدان معناست که برای بازتولید کامل یک پروژه که در حال بهره‌برداری بوده است، ممکن است لازم باشد فایل‌های منبع با فایل‌های بازیابی‌شده از پنل اپراتوری ترکیب شوند.

ساختار فایل
یک پروژه شامل مجموعه‌ای از فایل‌های مرتبط با طراحی عملکردی و گرافیکی و مجموعه‌ای از فایل‌های مرتبط با اجرای زمان‌اجرای پروژه است که مجموعه دوم از فایل‌های طراحی کامپایل می‌شود.

پوشه پروژه
هنگامی که یک پروژه جدید ایجاد می‌شود، پوشه‌ای با نام پروژه به‌عنوان محفظه سطح بالایی، یعنی پوشه Project، ایجاد می‌شود. فایل‌هایی که طراحی عملکردی و گرافیکی را تعریف می‌کنند در سطح بالایی پوشه پروژه قرار دارند. پوشه‌های دیگر در نتیجه اعتبارسنجی و ساخت ایجاد می‌شوند.

نمادها
تصاویری که در پروژه‌ها استفاده می‌شوند، هنگام اعتبارسنجی پروژه به فایل‌های .png تبدیل می‌شوند.

تصاویر به بزرگ‌ترین اندازه استفاده ثابت در هر یک از صفحه‌های پروژه تغییر اندازه داده می‌شوند تا فضای حافظه در پنل ذخیره شود. اگر یک تصویر در زمان اجرا با استفاده از حالت‌های پویا بزرگ شود، تصویر بزرگ‌شده وضوح مؤثر پایین‌تری خواهد داشت.

تصاویر پروژه در پوشه Symbols به‌صورت یک پوشه فشرده با نام Symbols.zip ذخیره می‌شوند.

موقت
پوشه Temp شامل فایل‌های ساخت میانی حاصل از کامپایل پروژه است. پوشه Temp همچنین شامل پوشه Output است. پوشه Output همه فایل‌های موردنیاز برای اجرای پروژه در هدف را در بر دارد. این فایل‌ها هنگام استفاده از فرمان Download به یک پنل اپراتور کپی می‌شوند. برای یک رایانه شخصی، از فرمان Export برای کپی فایل‌های لازم روی یک حافظه USB به رایانه شخصی اجرا از طریق اتصال شبکه استفاده می‌شود.

لازم است برای برنامه کاربردی رایانه شخصی اجرا، پورت‌هایی در دیواره آتش باز شوند.

انتقال فایل‌های طراحی
برای انتقال فایل‌های پروژه موردنیاز برای طراحی:
۱. یک پوشه جدید برای فایل‌های طراحی پروژه ایجاد کنید.
۲. همه فایل‌های تکی (فایل‌هایی که در هیچ پوشه‌ای قرار ندارند) و همچنین همه پوشه‌ها، به‌جز پوشه Temp، را در پوشه پروژه کپی کنید.
۳. فایل‌ها را در پوشه جدید جای‌گذاری کنید.

انتقال پروژه کاربردی
پروژه زمان اجرا را می‌توان با استفاده از فرمان‌های انتقال یا خروجی‌گیری به پنل اپراتور دانلود کرد، اما می‌توان آن را به‌صورت دستی نیز منتقل کرد:
۱. پوشه جدیدی برای فایل‌های پروژه ایجاد کنید.
۲. پوشه Output را کپی کنید.
۳. آن را در پوشه جدید جای‌گذاری کنید.

پایگاه داده
پایگاه داده مورد استفاده برای پروژه‌های Panel Builder از نوع SQLite است.

محتویات پایگاه داده را می‌توان با ابزارهای مدیریت پایگاه داده شخص ثالث مدیریت کرد. Panel Builder شامل یک شیء نمایشگر پایگاه داده است که می‌توان از آن برای نمایش محتویات پایگاه داده در زمان اجرا استفاده کرد.

برخی تغییرات در پروژه باعث از دست رفتن داده‌ها هنگام دانلود پروژه به‌روزشده به پنل اپراتور می‌شوند. این تغییرات شامل موارد زیر هستند:
• تغییر نام یک دستور پخت
• تغییر نوع داده یا نام موارد یک دستور پخت یا داده‌های زمان اجرا
• تغییر نام یک ثبت‌کننده داده
• تغییر نوع داده یا نام موارد یک ثبت‌کننده داده

اگر هیچ‌یک از تغییرات بالا انجام نشوند، همه داده‌های زمان اجرا حفظ خواهند شد، حتی هنگام تغییر نوع پایگاه داده.

با فرمان Upload Database می‌توان یک نسخه از پایگاه داده ایجاد کرد. برخی از پایگاه‌های داده را می‌توان به‌صورت جداگانه در قالب csv، یعنی مقادیر جداشده با ویرگول، با استفاده از عملگر Database Export صادر کرد. در صورت امکان، توصیه می‌شود به‌جای عملگر Back Up Database از عملگر Database Export استفاده شود.
