نمای کلی سیستم
سیستم حفاظت از ماشین‌آلات VM600 (MPS) یک سیستم حفاظت از ماشین‌آلات دیجیتال است که برای استفاده در کاربردهای صنعتی طراحی شده است. این سیستم در درجه اول برای پایش لرزش به منظور تضمین حفاظت از ماشین‌آلات دوار مورد استفاده قرار می‌گیرد، مثلاً در صنایع تولید برق، پتروشیمی و نفت و همچنین در کاربردهای مرتبط با صنایع دریایی.

سری سیستم‌های حفاظت از ماشین‌آلات و پایش وضعیت VM600 از خط تولید Vibro-Meter شرکت Meggitt بر اساس یک رک ۱۹ اینچی شامل انواع مختلف کارت‌ها، بسته به کاربرد، ساخته شده‌اند.

اصولاً دو نوع سیستم وجود دارد:
• سیستم حفاظت از ماشین‌آلات VM600 (رک MPS – ۱ واحدی یا ۶ واحدی).
• سیستم پایش وضعیت VM600 (رک CMS – ۱ واحدی یا ۶ واحدی).
همچنین امکان ادغام سخت‌افزار MPS و CMS در یک رک VM600 (ABE04x) وجود دارد.

در پایه‌ای‌ترین پیکربندی، یک سیستم حفاظت از ماشین‌آلات VM600 (MPS) شامل سخت‌افزار زیر است:
۱- رک VM600: رک سیستم ۱۹ اینچی × ۶ واحدی (ABE04x) یا رک باریک ۱۹ اینچی × ۱ واحدی (ABE056)
۲- منبع تغذیه رک RPS6U (فقط برای ABE04x)
هنگامی که نسخه با ورودی AC از RPS6U در یک رک VM600 نصب می‌شود، می‌توان از منبع تغذیه کمکی اختیاری سنسور ASPS برای جایگزینی منابع تغذیه خارجی مانند منابع تغذیه ۲۴ ولت مستقیم APF19x استفاده کرد.
۳- کارت حفاظت از ماشین‌آلات MPC4
۴- کارت ورودی/خروجی IOC4T برای MPC4
۵- کارت پایش آنالوگ AMC8
۶- کارت ورودی/خروجی IOC8T برای AMC8.
کارت‌های MPC4 و IOC4T یک جفت کارت جدایی‌ناپذیر را تشکیل می‌دهند و یکی بدون دیگری قابل استفاده نیست. این کارت‌ها در درجه اول برای پایش لرزش به منظور حفاظت از ماشین‌آلات استفاده می‌شوند.

به همین ترتیب، کارت‌های AMC8 و IOC8T یک جفت کارت جدایی‌ناپذیر را تشکیل می‌دهند و یکی بدون دیگری قابل استفاده نیست. این کارت‌ها در درجه اول برای پایش پارامترهای شبه‌استاتیک مانند دما، سطح مایع یا دبی جریان به منظور حفاظت از ماشین‌آلات استفاده می‌شوند

به طور کلی، یک رک VM600 مورد استفاده برای حفاظت از ماشین‌آلات می‌تواند شامل موارد زیر باشد:
• فقط جفت کارت‌های MPC4 / IOC4T
• فقط جفت کارت‌های AMC8 / IOC8T
• ترکیبی از جفت کارت‌های MPC4 / IOC4T و AMC8 / IOC8T.
بسته به کاربرد، انواع کارت‌های زیر نیز می‌توانند در رک VM600 (ABE04x یا ABE056) نصب شوند:
۷- کارت رله RLC16 (۱۶ رله) و کارت رله هوشمند IRC4 (هشت رله ترکیبی به صورت ۴ DPDT یا ۸ SPDT).
تمام موارد فوق را می‌توان برای ساخت یک سیستم MPS مستقل، یعنی سیستمی که به شبکه متصل نیست، استفاده کرد.

یک نسخه تحت شبکه از MPS علاوه بر آن شامل سخت‌افزار زیر در VM600 خواهد بود
رک (ABE04x):
۸- کارت پردازنده مرکزی مالار CPUM
۹- کارت ورودی/خروجی IOCN برای CPUM.
بسته به کاربرد (و صرف نظر از اینکه رک در یک پیکربندی مستقل یا تحت شبکه استفاده شود)، یک یا چند مورد از منابع تغذیه زیر می‌توانند در خارج از رک VM600 (ABE04x) استفاده شوند:
• منابع تغذیه ۲۴ ولت مستقیم APF19x
• هرگونه منبع تغذیه کم‌نویز معادل که توسط مشتری فراهم شده باشد.
این دستگاه‌ها باید برای واحدهای جداسازی گالوانیک GSI1xx، موانع ایمنی GSV و بخش‌های جلویی مبدل و تهویه‌کننده سیگنال که نیاز جریانی بیشتر از ۲۵ میلی‌آمپر دارند، استفاده شوند. آن‌ها اغلب در محفظه‌ای (کوبیکل) که رک در آن نصب شده است، سوار می‌شوند.

مکان‌های کارت

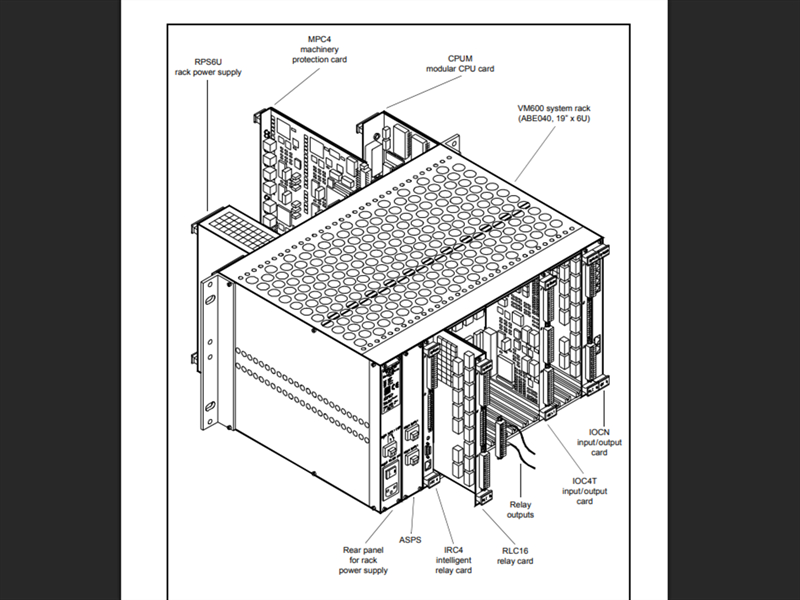

رک MPS سیستم VM600 (ABE04x) یک سیستم ماژولار با ۲۱ اسلات کارت (VME) است که با نام‌های اسلات ۰ تا اسلات ۲۰ (از چپ به راست، از دید روبرو) مشخص شده‌اند. به شکل ۱-۴ مراجعه کنید.

قفس‌های کارت جلو و عقب رک توسط یک صفحه پشتی (بک‌پین) از هم جدا شده‌اند. هر طرف صفحه پشتی مجهز به کانکتورهایی است که امکان نصب سریع و آسان ماژول‌ها and کارت‌ها را فراهم می‌کنند.

عناصر زیر با نصب از جلوی رک به صفحه پشتی متصل می‌شوند:
• کارت نظارت آنالوگ AMC8
• کارت پردازنده مرکزی ماولار CPUM
• کارت حفاظت از ماشین‌آلات MPC4
• واحد منبع تغذیه اصلی RPS6U
المان‌های زیر با نصب از قسمت عقب رک به صفحه پشتی (بک‌پلان) متصل می‌شوند:
• کارت ورودی/خروجی IOC4T، برای استفاده با MPC4 مربوطه
• کارت ورودی/خروجی IOC8T، برای استفاده با AMC8 مربوطه
• کارت ورودی/خروجی IOCN، برای استفاده با CPUM مربوطه
• کارت رله هوشمند IRC4
• کارت رله RLC16.
اگر رک ABE04x علاوه بر سیستم حفاظت از ماشین‌آلات (MPS)، برای استفاده به عنوان سیستم پایش وضعیت (CMS) نیز در نظر گرفته شده باشد، می‌تواند شامل سخت‌افزار اضافی باشد:
• جفت‌کارت‌های پایش توسعه‌یافته XMx16/XIO16T.

کارت حفاظت از ماشین‌آلات MPC4
شکل ۲-۱ یک کارت حفاظت از ماشین‌آلات MPC4 را نشان می‌دهد و معنی چراغ‌های LED کارت را شرح می‌دهد.
یک کارت MPC4 دارنده کانکتورهای زیر است:
• کانکتورهای BNC با نام‌های RAW OUT 1 تا RAW OUT 4
• کانکتورهای BNC با نام‌های TACHO OUT 1 و TACHO OUT 2
• کانکتور RS-232.

یک کارت MPC4 دارای چراغ‌های LED روی پنل جلویی زیر است:
• یک نشانگر جامع DIAG/STATUS برای جفت‌کارت MPC4 / IOC4T
• نشانگرهای وضعیت برای چهار کانال اندازه‌گیری و ۲ کانال سرعت چرخش.

کارت ورودی/خروجی IOC4T
شکل ۲-۲ یک کارت ورودی/خروجی IOC4T (مورد نیاز برای کارت‌های MPC4) را هم الف) بدون کانکتورهای جفت‌شونده و ب) هنگام اتصال کانکتورهای جفت‌شونده نشان می‌دهد. همچنین معنی چراغ LED کارت را شرح می‌دهد.
یک کارت IOC4T دارای سه کانکتور J1، J2 و J3 و یک چراغ LED نشانگر خطای اسلات روی پنل جلویی است.

کارت نظارت آنالوگ AMC8
شکل ۲-۳ یک کارت نظارت آنالوگ AMC8 را نشان می‌دهد و معنی چراغ‌های LED کارت را شرح می‌دهد.
یک کارت AMC8 دارای یک کانکتور RS-232 است.

یک کارت AMC8 دارای چراغ‌های LED روی پنل جلویی زیر است:
• یک نشانگر جامع DIAG/STATUS برای جفت‌کارت AMC8 / IOC8T
• نشانگرهای وضعیت برای هشت کانال اندازه‌گیری.

کارت ورودی/خروجی IOC8T

شکل ۲-۴ یک کارت ورودی/خروجی IOC8T (مورد نیاز برای کارت‌های AMC8) را نشان می‌دهد و معنی چراغ LED کارت را شرح می‌دهد.
یک کارت IOC8T دارای چهار کانکتور J1، J2، J3 و J4 و یک چراغ LED نشانگر خطای اسلات روی پنل جلویی است.

کارت پردازنده مرکزی ماژولار CPUM
شکل ۲-۵ عناصر یک کارت پردازنده مرکزی مدولار CPUM را نشان می‌دهد، کاربرد آن‌ها را شرح می‌دهد و نمای بزرگ‌نمایی‌شده‌ای از نمایشگر را ارائه می‌دهد.
یک کارت CPUM دارای عناصر زیر روی پنل جلویی خود است:
• یک نمایشگر با پتانسیومتر برای تنظیم کنتراست
• کانکتور RS-232
• کانکتور اترنت
• سه LED وضعیت
• LED عیب‌یابی
• دکمه‌های انتخاب اسلات
• دکمه بازنشانی آلارم.

کارت ورودی/خروجی IOCN
شکل ۲-۶ عناصر یک کارت ورودی/خروجی IOCN (اختیاری برای کارت‌های CPUM) را نشان می‌دهد و کاربرد آن‌ها را شرح می‌دهد.
یک کارت IOCN دارای کانکتورهای زیر است:
• کانکتور RS (نوع RJ11)
• دو کانکتور ارتباطات سریال برای پروتکل ارتباطی Modbus/RTU (گروه A)
• دو کانکتور ارتباطات سریال برای پروتکل ارتباطی Modbus/RTU (گروه B)
• دو کانکتور اترنت.

پیکربندی نرم‌افزاری
از رویه زیر می‌توان برای پیکربندی نرم‌افزار VM600 MPSx پس از تعویض کارت استفاده کرد:
۱- اجزای فرانت‌اند (یعنی مبدل، تهویه‌کننده سیگنال، پراب و کابل‌ها) را با باز کردن کانکتورهای روی کارت IOC4T یا IOC8T نصب‌شده در اسلات nn از رک جدا کنید.
۲- کارت MPC4 یا AMC8 را که می‌خواهید پیکربندی آن را بخوانید، در اسلات nn وارد کنید.
۳- از یکی از بسته‌های نرم‌افزاری VM600 MPSx (MPS1 یا MPS2) برای خواندن پیکربندی کارت در اسلات nn استفاده کنید
(Communications > From MPC > Read Configuration).
نمونه را در شکل ۳-۲ مشاهده کنید که در آن کارت موجود در اسلات ۳ انتخاب شده است.
۴- در صورت لزوم، پیکربندی کارت را با استفاده از نرم‌افزار VM600 MPSx تغییر دهید.
۵- از یکی از بسته‌های نرم‌افزاری VM600 MPSx (MPS1 یا MPS2) برای ارسال پیکربندی (تغییریافته) به کارت در اسلات nn استفاده کنید
(Communications > To MPC > Send Configuration).
۶- اجزای فرانت‌اند را دوباره به کانکتورهای روی کارت IOC4T یا IOC8T نصب‌شده در اسلات nn متصل کنید.
