تولید
|
ای بی بی |
|
مدل
|
PP845A
|
| شماره پ.ن. |
3BSE042235R2
|
| کاتالوگ | پنل ۸۰۰ |
| توضیحات |
پنل اپراتور
|
| مبدا | سوئد/مالت/هند |
| کد HS |
۸۵۳۸۹۰۹۱
|
| ابعاد |
30 * 23 * 6 (سانتی متر)
|
| وزن | ۲.۱ کیلوگرم |
شرح:

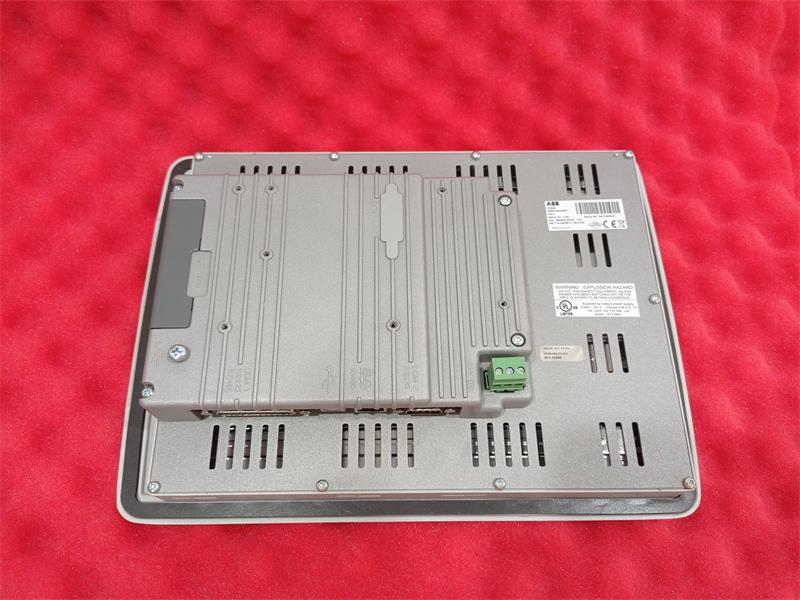

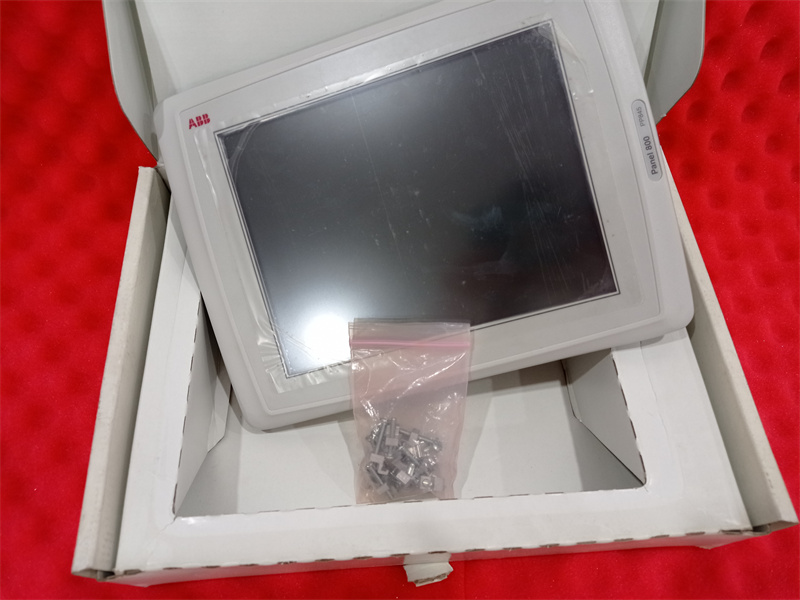

ای بی بی PP845A 3BSE042235R2 ، یک پنل اپراتوری است که توسط شرکت ABB تولید شده است.
عمق نصب: ۵۸ میلی‌متر (۱۵۸ میلی‌متر شامل فضای خالی)
آب‌بندی پنل جلویی: IP 66
آب‌بندی پنل پشتی: IP 20
جنس صفحه کلید/
پنل جلویی:
صفحه لمسی: پلی‌استر روی شیشه *،
۱ میلیون عملیات لمسی با انگشت
روکش: Autotex F157/F207 *.
جنس پشت: آلومینیوم با پوشش پودری
پورت سریال
RS422/RS485:
کانکتور D-sub 25 پین، مادگی نصب شده روی شاسی با
پیچ‌های قفل استاندارد 4-40 UNC.
پورت سریال RS232C: کانکتور D-sub با 9 پین، نری با پیچ‌های قفل استاندارد 4-40 UNC.
اترنت: RJ 45 شیلددار
USB: میزبان نوع A (USB 1.1)، حداکثر جریان خروجی 500 میلی‌آمپر؛
نوع دستگاه B (USB 1.1)
اسلات CF: فلش کامپکت، نوع I و II
حافظه فلش برای
کاربرد:
۱۲ مگابایت (شامل فونت‌ها)
ساعت زمان واقعی: ±20 PPM + خطا به دلیل دمای محیط و منبع تغذیه
ولتاژ. حداکثر خطای کل: ۱ دقیقه در ماه در دمای ۲۵ درجه سانتیگراد
ضریب دما: -0.034±0.006 ppm/°C2
مصرف برق در
ولتاژ نامی:
عادی: 0.5 آمپر؛
حداکثر: ۱.۰ آمپر
صفحه نمایش: TFT-LCD. 800 × 600 پیکسل، 64 هزار رنگ.
طول عمر نور پس زمینه CCFL در دمای محیط
+۲۵ درجه سانتیگراد: >۵۰۰۰۰ ساعت
ناحیه فعال نمایش،
عرض × ارتفاع:
۲۱۱.۲ در ۱۵۸.۴ میلی‌متر
فیوز: فیوز داخلی DC، 3.15 AT، 5 x 20 میلی‌متر
منبع تغذیه: +24 ولت DC (20 - 30 ولت DC). بلوک اتصال جک 3 پین.
CE: منبع تغذیه باید با الزامات مطابقت داشته باشد
مطابق با IEC 60950 و IEC 61558-2-4.
UL و cUL: منبع تغذیه باید با الزامات مطابقت داشته باشد
برای منابع تغذیه کلاس II
دمای محیط: نصب عمودی: 0 تا 50+ درجه سانتیگراد؛
نصب افقی: 0 تا 40+ درجه سانتیگراد
دمای نگهداری: -20 °C تا +70 °C
رطوبت نسبی: ۵ تا ۸۵ درصد غیر متراکم
تاییدیه‌های CE: تست نویز مطابق با استانداردهای EN61000-6-4 و EN61000-6-
۲ مصونیت.
سوالات متداول:
۱. میزان مصرف برق در ولتاژ نامی PP845A چقدر است؟ ?
عادی: ۰.۵ آمپر
حداکثر: ۱.۰ آمپر
۲. باتری ساعت بلادرنگ PP845A چیست؟
باتری قابل شارژ.
