تولید
|
ای بی بی |
|
مدل
|
پی پی۸۷۴
|
| شماره پ.ن. |
3BSE069271R1
|
|
کاتالوگ
|
بیبیسی |
|
توضیحات
|
ماژول کنترل کننده تحریک
|
| مبدا | سوئد/مالت/هند |
| کد HS |
۸۵۳۸۹۰۸۱
|
| ابعاد |
20.4 * 14.3 * 4.9 (سانتی متر)
|
| وزن | ۰.۸ کیلوگرم |
شرح:

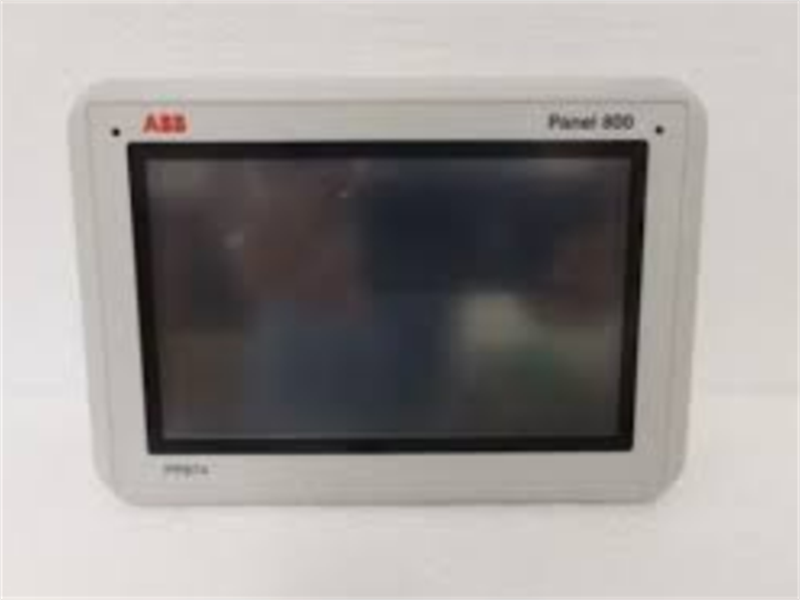

پنل اپراتور استاندارد ABB Panel 800 PP871 PP874 PP877سری استاندارد پنل ۸۰۰ شامل مدلهای PP875، PP881، PP883، PP886 و PP895 است که برای نظارت و کنترل مقرونبهصرفه، ایمن و کارآمد در کاربردهای پیچیده HMI طراحی شدهاند.
این پنلها از طریق صفحه نمایش عریض با وضوح بالا در ابعاد 7، 10.1، 12.1، 15.4 و 21.5 اینچ TFT/LED، دسترسی سریعتر به برنامههای متعدد و رابط کاربری لمسی آسان، امکان مشاهده فرآیند را بهبود میبخشند.
این پنلها از یک محفظه آلومینیومی ریختهگری شده با پوشش پودری قوی و در عین حال سبک ساخته شدهاند و برای کار در محدوده دمایی از -10 درجه سانتیگراد تا +60 درجه سانتیگراد / 0 درجه سانتیگراد تا +50 درجه سانتیگراد طراحی شدهاند. قاب جلویی با رتبهبندی IP66/IP65 آنها را قادر میسازد تا در محیطهای مرطوب، گرد و غبار و دشوار مقاومت کنند.
مزایا:
- استفاده آسان
- گرافیک پیشرفته
- فناوری قوی و قابل اعتماد
- پلتفرمی واقعاً باز
پارامترها:
نوع: 3BSE069271R1 PP874
منبع تغذیه: +24 VDC (18-32 VDC).
دمای عملیاتی: -10 تا +60 درجه سانتیگراد
حفاظت: lP65 (جلو) / lP20 (عقب).
ابعاد: 204 × 143 × 49 میلیمتر.
وزن: ۰.۸ کیلوگرم.
صفحه لمسی: صفحه لمسی مقاومتی 7 اینچی برای تعامل آسان.
وضوح تصویر: ۸۰۰ در ۴۸۰ پیکسل برای نمایش تصاویر واضح و دقیق
روشنایی: ۳۵۰ کاندلا بر متر مربع برای دید خوب در شرایط نوری مختلف
پردازنده: ARM9 (400 مگاهرتز) که عملکرد قابل اعتمادی را در کاربردهای کنترلی تضمین میکند.
حافظه: ۱۲۸ مگابایت حافظه اصلی DDR2 و ۸۰ مگابایت حافظه کاربردی.
حافظه خارجی: 1 عدد اسلات کارت SD برای فضای ذخیرهسازی اضافی.
اتصال: مجهز به اترنت (10/100 Base-T)، USB 2.0 و پورتهای سریال (Rs232، RS422/485)
نصب: از نصب روی پنل و VESA 75 x 75 پشتیبانی میکند.
لینک دیتاشیت:
ماژول پنل رابط اپراتور ABB 3BSE069271R1 800 PP874
پی دی اف
برگه اطلاعات
