واحدهای پردازنده AC 800M
ماژولهای CPU
چندین ماژول CPU در دسترس هستند که از نظر توان پردازشی، اندازه حافظه و پشتیبانی از افزونگی با یکدیگر متفاوتاند. هر ماژول CPU به پورت(های) داخلی Ethernet مجهز است تا برای ارتباط با کنترلکنندههای دیگر و همچنین تعامل با اپراتورها، مهندسان، مدیران و برنامههای سطح بالاتر استفاده شود.
این پورتها میتوانند برای افزونگی پیکربندی شوند در مواردی که دسترسپذیری از اهمیت بالایی برخوردار است. همچنین به دو پورت RS-232C مجهز است که میتوانند برای ارتباط نقطهبهنقطه با ابزارهای برنامهنویسی/اشکالزدایی و با سیستمها و دستگاههای شخص ثالث استفاده شوند.
ماژولهای ارتباطی و I/O
به هر ماژول CPU، میتوان تعدادی ماژول ارتباطی و I/O اضافه کرد، برای مثال:
• پورتهای اضافی RS-232C
• DeviceNet
• Ethernet IP
• Foundation Fieldbus HSE/H1
• IEC 61850
• MasterBus 300
• MODBUS TCP
• OPC UA
• PROFIBUS DP, PROFINET IO
• S100 I/O
• S800 I/O
• S800L I/O
• S900 I/O
• S800 روی Ethernet
• Select I/O

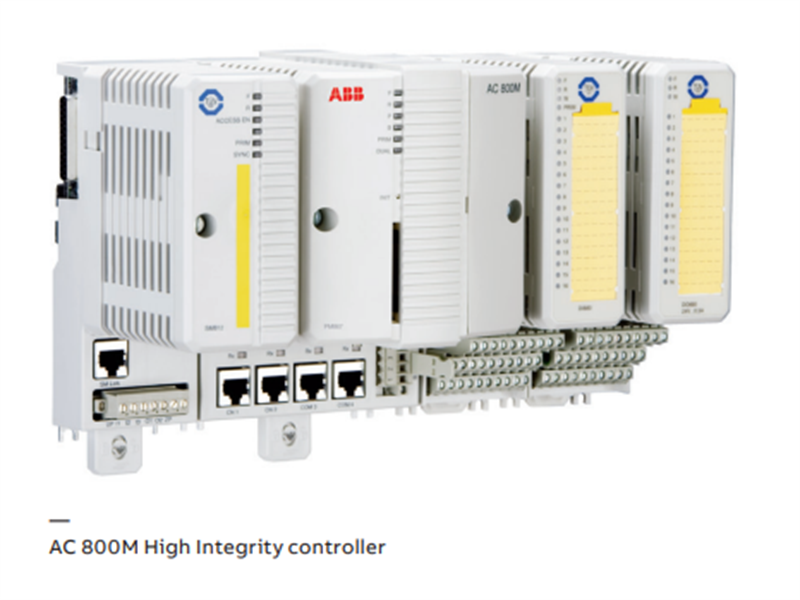

کنترلکنندههای AC 800M HI دارای رتبه SIL3 بوده و دارای گواهی IEC 61508 و همچنین گواهیهای TÜV و ISASecure هستند.
کنترلکننده AC 800M میتواند با 800xA control builder پیکربندی شود. هنگام پیکربندی با 800xA control builder، AC 800M به بخشی کاملاً یکپارچه از System 800xA تبدیل میشود.
| ویژگیها / CPUها | PM866A | PM867 | SM812 | PM891 |
| واحد پردازنده |
PM866AK01شامل: 1 CPU PM866A و موارد اختیاری مورد نیاز PM866AK02شامل: 2 عدد PM866AK01 |
PM867K01شامل: 1 CPU PM867 و موارد اختیاری مورد نیاز PM867K02 شامل: 2 عدد PM867K01 |
SM812K01شامل: 1 SM812 |
PM891K01شامل: 1 CPU PM891 و موارد اختیاری مورد نیاز PM891K02شامل: 2 عدد PM891K01 |
| کنترلکننده با یکپارچگی بالا | خیر | بله | بله | خیر |
| فرکانس کلاک | 133 MHz | 133 MHz | 133 MHz | 450 MHz |
| نوع پردازنده | MPC866 | MPC866 | MPC866 | MPC8270 |
| Flash PROM برای ذخیرهسازی firmware | ۴ مگابایت | ۱۸ مگابایت | ۴ مگابایت | ۱۶ مگابایت |
| حافظه فلش برای ذخیرهسازی برنامه و دادهها | بله | خیر | خیر | بله |
| ویژگیها / واحدهای پردازش مرکزی | PM866A | PM867 | SM812 | PM891 |
| حافظه (حافظه دسترسی تصادفی) از 5.1 FP4 | ۶۴ مگابایت | ۶۴ مگابایت | ۶۴ مگابایت | ۲۵۶ مگابایت |
| حافظه دسترسی تصادفی در دسترس برای برنامهها | ۵۱٫۳۸۹ مگابایت | ۴۶٫۵۵۹ مگابایت | - | ۲۰۸٫۹۸۵ مگابایت |
| پشتیبانی از افزونگی پردازنده | بله | بله | بله | بله |
| زمان سوییچ در پیکربندی افزونگی | حداکثر ۱۰ میلیثانیه | حداکثر ۱۰ میلیثانیه | حداکثر ۱۰ میلیثانیه | حداکثر ۱۰ میلیثانیه |
| کارایی، ۱۰۰۰ عملیات بولی (a:=b and c) | ۰٫۰۹ میلیثانیه | ۰٫۰۹ میلیثانیه | - | ۰٫۰۴۳ میلیثانیه |
| زمان چرخه برای برنامههای کاربردی | تا ۱ میلیثانیه | ۱۰ میلیثانیه (کنترلکنندههای HI Integrity) | ۱۰ میلیثانیه | تا ۱ میلیثانیه |
| مدل | شماره کالا | توضیحات و مشخصات | محتویات بسته |
| PM866AK01 | 3BSE076939R1 |
واحد پردازنده ۱۳۳ مگاهرتز و ۶۴ مگابایت |
• ۱ عدد PM866A، واحد پردازش مرکزی • ۱ عدد TP830، صفحه پایه، عرض = ۱۱۵ میلیمتر • ۱ عدد TB850، پایاندهنده گذرگاه CEX-bus • ۱ عدد TB807، پایاندهنده گذرگاه ModuleBus • ۱ عدد TB852، پایاندهنده لینک RCU-Link • ۱ عدد باتری برای پشتیبانگیری حافظه (4943013-6) •مجوزی شامل نمیشود |
| PM866AK02 | 3BSE081637R1 |
واحدهای پردازنده افزونه (رداندنت) (133 مگاهرتز و 64 مگابایت) |
• 2 عدد PM866A، CPU • 2 عدد TP830، صفحه پایه، عرض = 115 میلیمتر • 2 عدد TB807، ترمیناتور ModuleBus • 1 عدد TK850، کابل توسعه CEX-bus • 1 عدد TB851، کابل RCU-Link • 2 عدد باتری برای پشتیبانگیری حافظه (4943013-6) • مجوزی شامل نمیشود |

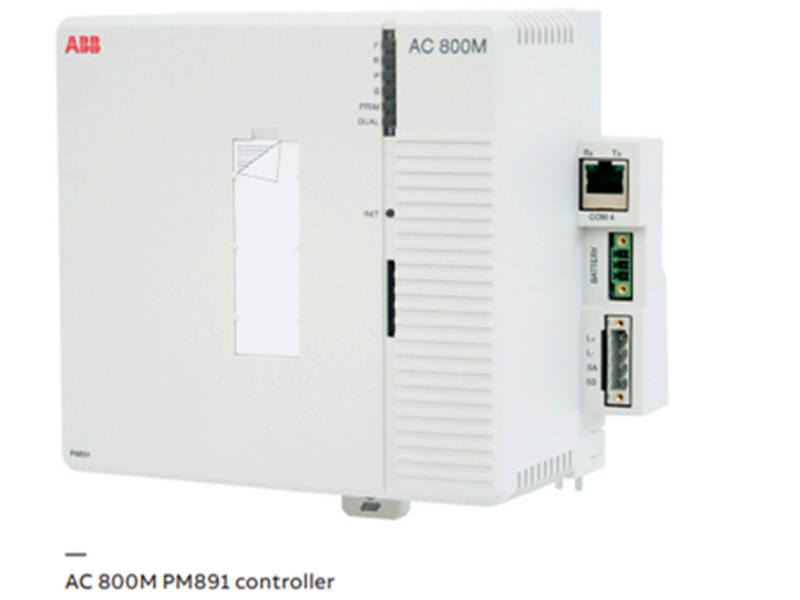

| PM891K01 | 2PAA122489R1 |
واحد پردازنده (450 مگاهرتز و 256 مگابایت) |
• 1 عدد ماژول CPU PM891 • 1 عدد ترمیناتور CEX-bus TB850 • 1 عدد ترمیناتور لینک کنترل RCU TB853 • مجوزی شامل نمیشود |
| PM891K02 | 2PAA122490R1 |
واحد پردازنده افزونه (رداندنت) (450 مگاهرتز و 256 مگابایت) |
• 2 عدد واحد پردازنده PM891K01 • 1 عدد کابل توسعه CEX-bus TK850V007 • 1 عدد کابل لینک داده RCU TK855 • 1 عدد کابل لینک کنترل RCU TK856 • مجوزی شامل نمیشود توجه: BC810K02 در این کیت شامل نمیشود. برای امکانپذیر شدن تعویض گرم (Hot Swap)، BC810K02 مورد نیاز است و باید بهصورت جداگانه سفارش داده شود. |
| PM867K01 | 3BSE076355R1 |
واحد پردازنده HI (یکپارچگی بالا) (133 مگاهرتز و 64 مگابایت) دارای گواهی SIL3 |
• 1 عدد PM867، CPU • ۱ قطعه TP830، صفحه پایه، عرض = 115 میلیمتر • ۱ قطعه TB850، ترمیناتور CEX-bus • ۱ قطعه TB807، ترمیناتور ModuleBus • ۱ قطعه TB852، ترمیناتور RCU-Link • ۱ قطعه باتری برای پشتیبان حافظه (4943013-6) • هیچ مجوزی شامل نیست |
| PM867K02 | 3BSE081638R1 |
واحدهای پردازنده افزونهای HI (133 مگاهرتز و 64 مگابایت) دارای گواهی SIL3 |
• ۲ قطعهPM867، CPU • ۲ قطعهTP830، صفحه پایه، عرض = 115 میلیمتر • ۲ قطعهTB807، ترمیناتور ModuleBus • ۱ قطعهTK850، کابل توسعه CEX-bus • ۱ قطعهTB851، کابل RCU-Link • ۲ قطعهباتری برای پشتیبان حافظه (4943013-6) • هیچ مجوزی شامل نیست |
| SM812K01 | 3BSE072270R1 |
ماژول CPU ایمنی دارای گواهی SIL3 (قابل استفاده با PM857، PM863 و PM867) |
• ۱ قطعه SM812، ماژول ایمنی • ۱ قطعه TP868، صفحه پایه، عرض = 60 میلیمتر • ۱ قطعه TK852V10، کابل لینک همگامسازی |
هیچ اقلامی مانند کابلها، هابها، سوئیچها و غیره برای Control Network در این لیست قیمت شامل نشدهاند. لطفاً به راهنمای محصول AC 800M برای اقلام پیشنهادی مراجعه کنید. با این حال، اقلام شبکه 800xA ما در این کاتالوگ محصول در بخشهای بعدی از صفحه 108 شامل شدهاند.
اجزای شبکه پیشنهادی در لیست قیمت شبکههای 800xA موجود هستند. برای اطلاعات بیشتر لطفاً با sales6@nseauto.com تماس بگیرید
