۳. ۳۵۰۰/۲۰ ماژول رابط فریم:

ماژول رابط فریم (RIM) رابط اصلی برای فریم 3500 است. این ماژول از پروتکل‌های اختصاصی بنتلی نوادا برای پیکربندی فریم و بازیابی اطلاعات از واحد پشتیبانی می‌کند. ماژول رابط فریم باید در اولین اسلات فریم (نزدیک‌ترین به منبع تغذیه) قرار گیرد. RIM می‌تواند به پردازنده‌های ارتباطی سازگار با بنتلی نوادا مانند TDXnet، TDIX و DDIX متصل شود. در حالی که RIM برخی از قابلیت‌های عمومی را برای کل فریم فراهم می‌کند، بخشی از مسیر نظارت حیاتی نیست و هیچ تأثیری بر عملکرد صحیح و عادی سیستم نظارت کلی ندارد. برای هر فریم به یک ماژول رابط فریم نیاز است.

این دستگاه دارای یک رابط سریال RS-232 در پنل جلویی خود برای اتصال به میزبان جهت جمع‌آوری داده‌ها و پیکربندی فریم است. حداکثر نرخ انتقال داده 38.4 کیلوبایت و حداکثر طول کابل 30 متر است. ماژول‌های ورودی/خروجی (I/O) پشتی دارای رابط‌های سریال RS-232/RS-422 هستند که می‌توانند برای جمع‌آوری داده‌ها و پیکربندی فریم به میزبان نیز متصل شوند. حداکثر نرخ انتقال داده 38.4 کیلوبایت و طول کابل برای RS232 30 متر و برای RS422 1200 متر است. رابط RS422 همچنین امکان اتصال چندین فریم 3500 به صورت زنجیره‌ای برای ارتباط با نرم‌افزار میزبان 3500 را فراهم می‌کند.

معانی LED ها (دیودهای ساطع کننده نور) در پنل جلویی:

چراغ تأیید: وقتی ماژول رابط فریم به طور عادی کار می‌کند، چشمک می‌زند.

چراغ TX/RX: وقتی RIM با ماژول‌های دیگر در فریم ۳۵۰۰ در حال ارتباط است، چشمک می‌زند.

چراغ TM: وقتی فریم ۳۵۰۰ در حالت ضرب آلارم است، چشمک می‌زند.

چراغ LED مربوط به تأیید پیکربندی: وقتی فریم ۳۵۰۰ به درستی پیکربندی شده باشد، چشمک می‌زند.

سوئیچ‌های سخت‌افزاری پنل جلویی:

دکمه تنظیم مجدد فریم: آلارم‌های قفل شده و خطاهای زمان‌بندی شده OK را پاک می‌کند. عملکردی مشابه کنتاکت "تنظیم مجدد فریم" در ماژول ورودی/خروجی دارد.

سوئیچ آدرس: برای تنظیم آدرس فریم استفاده می‌شود. ۶۳ آدرس قابل انتخاب وجود دارد.

قفل کلید پیکربندی: برای تنظیم فریم ۳۵۰۰ روی حالت "RUN" یا "PROGRAM" استفاده می‌شود. حالت RUN امکان عملکرد عادی فریم را فراهم می‌کند و هرگونه تغییر پیکربندی را قفل می‌کند. حالت PROGRAM امکان عملکرد عادی فریم را فراهم می‌کند و امکان پیکربندی از راه دور یا محلی فریم را فراهم می‌کند. کلید را می‌توان آزادانه بین دو موقعیت درون فریم چرخاند و به سوئیچ اجازه می‌دهد تا در موقعیت RUN یا PROGRAM باقی بماند. قفل کردن در حالت RUN از هرگونه پیکربندی غیرمجاز فریم جلوگیری می‌کند. قفل کردن در حالت PROGRAM امکان پیکربندی از راه دور فریم را در هر زمانی فراهم می‌کند.

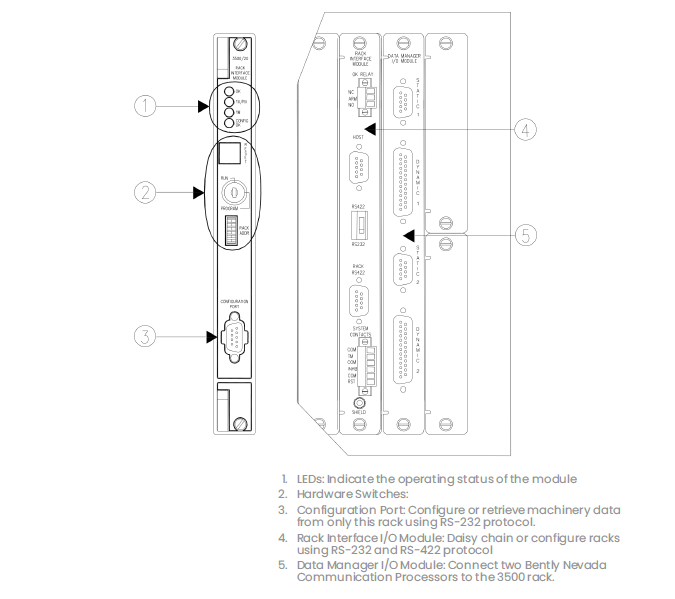

۱) LED: وضعیت عملکرد ماژول را نمایش می‌دهد؛

۲) سوئیچ سخت‌افزاری؛

۳) پورت پیکربندی: از پروتکل RS-232 برای پیکربندی یا بازیابی داده‌های مکانیکی از فریم استفاده می‌کند.

۴) ماژول ورودی/خروجی رابط فریم: از پروتکل‌های ارتباطی RS-232 و RS-422 برای اتصال یا پیکربندی فریم در یک پیکربندی زنجیره‌ای استفاده می‌کند.

۵) ماژول ورودی/خروجی سیستم مدیریت داده: دو پردازنده ارتباطی بنتلی نوا را به فریم ۳۵۰۰ متصل می‌کند.

۴. ۳۵۰۰/۲۲ رابط داده گذرا

رابط داده گذرای 3500 (TDI) رابط بین سیستم مانیتورینگ 3500 و نرم‌افزار مدیریت ماشین‌آلات Bentley Nevada System 1™ است. TDI عملکرد ماژول رابط فریم 3500/20 (RIM) و یک پردازنده ارتباطی مانند TDXnet را ترکیب می‌کند. TDI در اسلات RIM فریم 3500 عمل می‌کند و با مانیتورهای سری M ( ۳۵۰۰/۴۰ میلیون ، ۳۵۰۰/۴۲ میلیون و غیره) برای دریافت مداوم داده‌های شکل موج حالت پایدار و گذرا و انتقال داده‌ها به نرم‌افزار کامپیوتر میزبان از طریق اترنت. TDI دارای قابلیت دریافت داده‌های استاتیک استاندارد است، اما با یک دیسک با کانال اختیاری، می‌تواند داده‌های گذرا یا پویا را نیز دریافت کند. در مقایسه با پردازنده‌های ارتباطی قبلی، TDI علاوه بر ادغام عملکرد پردازنده ارتباطی در فریم ۳۵۰۰، پیشرفت‌های متعددی را ارائه می‌دهد.

TDI عملکرد عمومی را برای همه فریم‌ها فراهم می‌کند اما جزئی از کانال‌های نظارتی حیاتی نیست و بر عملکرد صحیح و عادی کل سیستم نظارتی تأثیری ندارد. هر فریم به یک TDI یا RIM نیاز دارد. TDI فقط یک اسلات در فریم را اشغال می‌کند و باید در اولین اسلات (مجاور ماژول برق) قرار گیرد.

برای کاربردهای افزونگی ماژول سه‌گانه (TMR)، سیستم 3500 به یک TDI به شکل TMR نیاز دارد. TMR TDI علاوه بر تمام عملکردهای یک TDI استاندارد، دارای یک "عملکرد مقایسه کانال مانیتور" نیز می‌باشد. با انتخاب گزینه مانیتور در حین نصب، پیکربندی 3500TMR عملکرد رأی‌گیری نظارت را انجام می‌دهد. به این ترتیب، TMR TDI به طور مداوم خروجی‌های سه مانیتور افزونه را مقایسه می‌کند. اگر TMR TDI تشخیص دهد که اطلاعات خروجی یک مانیتور با اطلاعات دو مانیتور دیگر (در محدوده درصد پیکربندی شده) برابر نیست، یک علامت خطا به مانیتور ارسال می‌کند و یک رویداد را به لیست رویدادهای سیستم اضافه می‌کند.

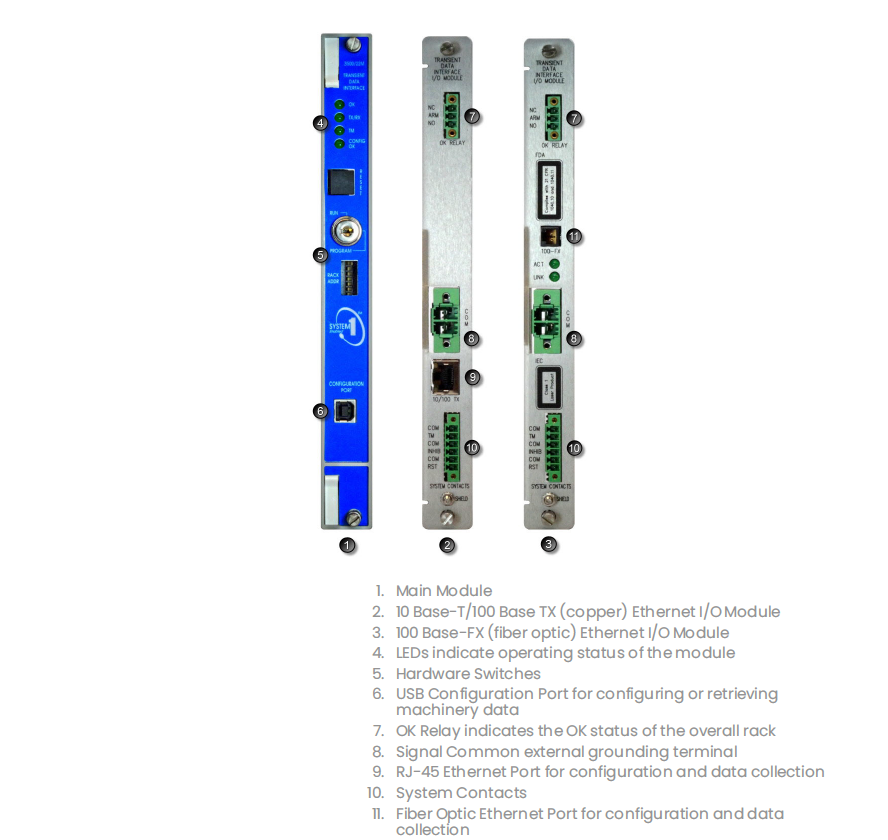

هدف از LED های روی پنل جلویی ماژول و کلیدهای سخت‌افزاری مختلف، همانند مدل‌های 3500/20 است، با این تفاوت که کلید انتخاب آدرس آن دارای 127 گزینه آدرس است. رابط کاربری پنل پشتی در شکل زیر نشان داده شده است:

۱) ماژول اصلی

۲) ماژول ورودی/خروجی اترنت ۱۰/۱۰۰Base-T، RJ-45 (نوع جک تلفن) برای کابل اترنت ۱۰Base-T/100Base-TX، حداکثر طول کابل ۱۰۰ متر؛-- ۱۴۶۰۳۱-۰۱

۳) ماژول ورودی/خروجی اترنت ۱۰۰Base-FX، کانکتور فیبر نوری MT-RJ، کابل ۱۰۰Base-FX، حداکثر ۴۰۰ متر (۱۳۱۲ فوت) کابل فیبر نوری چند حالته؛-- ۱۴۶۰۳۱-۰۲

۴) LED: وضعیت عملکرد ماژول را نشان می‌دهد

۵) سوئیچ سخت‌افزاری

۶) پورت پیکربندی: از پروتکل RS-232 برای پیکربندی یا بازیابی داده‌های دستگاه استفاده می‌کند.

۷) رله OK: وضعیت OK فریم را نشان می‌دهد.

۸) پورت اترنت فیبر نوری: برای پیکربندی و جمع‌آوری داده‌ها استفاده می‌شود

۹) پورت اترنت RJ45: برای پیکربندی و جمع‌آوری داده‌ها استفاده می‌شود

۱۰) مخاطبین سیستم

۵. ماژول فاز کلیدی ۳۵۰۰/۲۵

ماژول بهبود یافته فاز کلیدی ۳۵۰۰/۲۵، یک ماژول دو کاناله با ارتفاع نیم اینچ است که برای ارائه سیگنال‌های فاز کلیدی به ماژول مانیتور در قاب ۳۵۰۰ استفاده می‌شود. این ماژول سیگنال‌های ورودی را از سنسورهای جریان گردابی یا الکترومغناطیسی دریافت می‌کند و این سیگنال‌ها را به سیگنال‌های فاز کلیدی دیجیتال تبدیل می‌کند و نشان می‌دهد که چه زمانی یک نشانگر فاز کلیدی روی شفت از یک پروب فاز کلیدی عبور می‌کند. هر ماژول فاز کلیدی دارای دو کانال ورودی است و سیستم حفاظت مکانیکی ۳۵۰۰ می‌تواند دو ماژول فاز کلیدی را در خود جای دهد و چهار سیگنال فاز کلیدی دریافت کند.

توجه: سیگنال‌های فاز کلیدی، سیگنال‌های پالسی از یک شفت یا چرخ‌دنده چرخان هستند که یک یا چند بار در هر دور چرخش رخ می‌دهند و اندازه‌گیری‌های زمان‌بندی دقیقی را ارائه می‌دهند. این امر به ماژول مانیتور 3500 و تجهیزات تشخیصی خارجی اجازه می‌دهد تا پارامترهای برداری مانند دامنه و فاز 1X را اندازه‌گیری کنند.

هر ماژول فاز کلیدی می‌تواند دو سیگنال از سنسورهای جریان گردابی یا الکترومغناطیسی دریافت کند. محدوده سیگنال ورودی -0.8 ولت تا -21.0 ولت (ماژول‌های ورودی/خروجی غیر ایزوله) و +5 ولت تا -11 ولت (ماژول‌های ورودی/خروجی ایزوله) است. محدود کردن سیگنال در داخل ماژول امکان‌پذیر است تا از تجاوز سیگنال از این محدوده جلوگیری شود. سنسورهای الکترومغناطیسی غیرفعال به سرعت شفت بیشتر از 200 دور در دقیقه (3.3 هرتز) نیاز دارند. دو سیگنال خروجی فاز کلیددار بافر شده از طریق کانکتورهای کواکسیال در پنل جلویی قاب قرار دارند. دو خروجی فاز کلیددار بافر شده نیز از طریق کانکتورهای اروپایی در پنل پشتی قاب موجود است. نشانگر LED OK پنل جلویی، خطای شناسایی شده در ماژول فاز کلید را نشان می‌دهد. نشانگر TX/RX زمان برقراری ارتباط ماژول فاز کلید با ماژول رابط قاب (RIM) را نشان می‌دهد.

نمودار زیر نمای جلویی ماژول فاز کلیدی و نمای پشتی چندین نوع مختلف از ماژول‌های ورودی/خروجی را نشان می‌دهد. ۱) خروجی حسگر بافر شده

۲) ماژول ورودی/خروجی، ترمینال‌های داخلی عایق‌بندی شده ۱۲۵۸۰۰-۰۱

۳) ماژول ورودی/خروجی، ترمینال‌های خارجی عایق‌بندی شده- ۱۲۶۶۴۸-۰۱

۴) ماژول ورودی/خروجی، ترمینال‌های داخلی بدون عایق-۱۲۵۸۰۰-۰۲

۵) ماژول ورودی/خروجی، ترمینال‌های خارجی بدون عایق-۱۲۶۶۴۸-۰۲

۶) ماژول ورودی/خروجی با مانع ایمنی، ترمینال‌های داخلی ۱۳۵۴۷۳-۰۱
