این محتوا از سیستم مانیتورینگ ارتعاش Bently 3500 که به طور گسترده در اکثر نیروگاه‌ها مورد استفاده قرار می‌گیرد، به عنوان الگویی برای توصیف جامع نصب، پیکربندی، فرآیند راه‌اندازی و رسیدگی به مشکلات رایج در هنگام راه‌اندازی سیستم استفاده خواهد کرد.

بخش 1: دانش سخت‌افزاری پایه در مورد سیستم TSI

سیستم ۳۵۰۰ قابلیت‌های نظارت آنلاین و مداوم را فراهم می‌کند که برای کاربردهای حفاظت مکانیکی مناسب است و اطلاعات حیاتی را برای شناسایی زودهنگام خطاهای مکانیکی فراهم می‌کند. طراحی بسیار مدولار این سیستم عمدتاً شامل موارد زیر است:

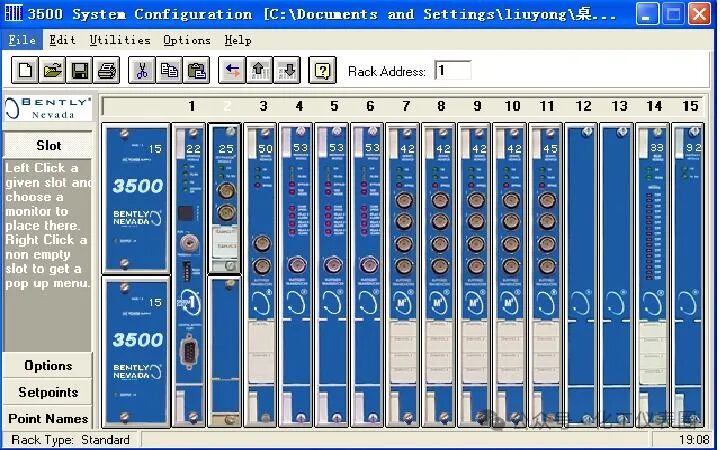

تصویر زیر را ببینید:

گردش کار سیستم به شرح زیر است: سیگنال‌های ورودی حسگر که از میدان به دست می‌آیند، به مانیتورها و کانال‌های فاز کلیدی در قاب مانیتور ۳۵۰۰ ارائه می‌شوند. پس از کسب داده‌ها، با نقاط هشدار مقایسه شده و از قاب مانیتور به یک یا چند مکان برای پردازش ارسال می‌شوند.

ویژگی‌های مشترک ماژول‌های درون قاب ۳۵۰۰ شامل کانکتورهای قابل تعویض در حین کار و بلوک‌های ترمینال داخلی و خارجی است. هر ماژول اصلی (که در انتهای جلویی قاب ۳۵۰۰ نصب شده است) می‌تواند در حین روشن بودن سیستم، بدون تأثیر بر عملکرد ماژول‌های غیرمرتبط، برداشته و جایگزین شود. اگر قاب دارای دو منبع تغذیه باشد، وصل کردن یا جدا کردن یک منبع تغذیه تأثیری بر عملکرد قاب ۳۵۰۰ نخواهد داشت. ترمینال‌های خارجی از کابل‌های چند رشته‌ای (یک سیم برای هر ماژول) برای اتصال ماژول‌های ورودی/خروجی به ترمینال‌ها استفاده می‌کنند. این ترمینال‌ها اتصال چندین سیم به قاب را در یک فضای محدود بسیار آسان می‌کنند. ترمینال‌های داخلی برای اتصال مستقیم حسگرها به ماژول‌های ورودی/خروجی استفاده می‌شوند. بلوک‌های ترمینال خارجی معمولاً نمی‌توانند با ماژول‌های ورودی/خروجی ترمینال داخلی استفاده شوند.

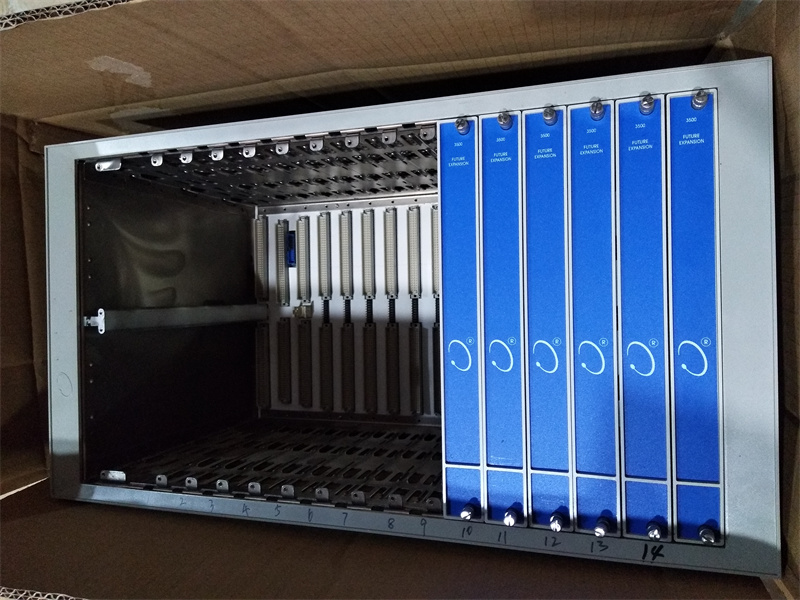

۱. قاب سیستم ۳۵۰۰/۰۵

قاب ۳۵۰۰، تمام ماژول‌های مانیتور و منبع تغذیه قاب را در خود جای می‌دهد. این قاب، ارتباط backplane را برای ارتباط بین ۳۵۰۰ قاب مختلف فراهم می‌کند و در صورت نیاز، برق هر ماژول را تأمین می‌کند.

قاب ۳۵۰۰ در دو اندازه موجود است:

۱. قاب تمام‌سایز - قاب EIA 19 اینچی با ۱۴ جایگاه ماژول موجود

۲. قاب کوچک - قاب ۱۲ اینچی با ۷ جایگاه ماژول موجود

ماژول‌های منبع تغذیه و رابط فریم باید در دو شیار سمت چپ نصب شوند. 14 موقعیت فریم باقی‌مانده (7 موقعیت برای فریم کوچک) می‌توانند هر ماژولی را در خود جای دهند.

۲. ماژول منبع تغذیه ۳۵۰۰/۱۵

منبع تغذیه 3500 یک ماژول نیم‌ارتفاع است و باید در یک شیار مخصوص در سمت چپ قاب نصب شود. قاب 3500 می‌تواند یک یا دو منبع تغذیه (هر ترکیبی از AC یا DC) را در خود جای دهد. هر یک از این منابع تغذیه می‌تواند کل قاب را تغذیه کند. اگر دو منبع تغذیه نصب شده باشد، منبع تغذیه دوم به عنوان پشتیبان برای منبع تغذیه اول عمل می‌کند. وقتی دو منبع تغذیه نصب می‌شوند، منبع تغذیه بالایی به عنوان منبع تغذیه اصلی و منبع تغذیه پایینی به عنوان منبع تغذیه پشتیبان عمل می‌کند. تا زمانی که یک منبع تغذیه نصب شده باشد، حذف یا نصب ماژول منبع تغذیه دوم بر عملکرد قاب تأثیری نخواهد گذاشت. منبع تغذیه 3500 می‌تواند طیف وسیعی از ولتاژهای ورودی را بپذیرد و می‌تواند این ولتاژهای ورودی را به ولتاژهای قابل قبول برای سایر ماژول‌های 3500 تبدیل کند. برای سیستم حفاظت مکانیکی 3500، سه منبع تغذیه زیر موجود است:

۱. منبع تغذیه AC

۲. منبع تغذیه DC ولتاژ بالا

۳. منبع تغذیه DC ولتاژ پایین

گزینه‌های منبع تغذیه ورودی:

۱۷۵ تا ۲۶۴ ولت‌آمپر مؤثر: (۲۴۷ تا ۳۷۳ ولت‌آمپر مؤثر)، ۴۷ تا ۶۳ هرتز. این گزینه از برق AC و یک ماژول ورودی برق AC (PIM) ولتاژ بالا (معمولاً ۲۲۰ ولت) استفاده می‌کند. نصب ماژول‌های ورودی برق AC (PIM) نسخه R و قبل از آن و/یا ماژول‌های برق نسخه M و قبل از آن نیاز به ولتاژ ورودی ۱۷۵ تا ۲۵۰ ولت‌آمپر مؤثر دارد.

۸۵ تا ۱۳۲ ولت‌آمپر مؤثر: (۱۲۰ تا ۱۸۸ ولت‌آمپر، بسته)، ۴۷ تا ۶۳ هرتز. این گزینه از برق AC استفاده می‌کند و یک ماژول ورودی برق AC (PIM) با ولتاژ پایین (معمولاً ۱۱۰ ولت) است. نصب ماژول‌های ورودی برق AC نسخه R یا قبل‌تر و/یا ماژول‌های برق نسخه M یا قبل‌تر نیاز به ولتاژ ورودی ۸۵ تا ۱۲۵ ولت‌آمپر مؤثر دارد.

۸۸ تا ۱۴۰ ولت DC: این گزینه از برق DC استفاده می‌کند و یک ماژول ورودی برق DC با ولتاژ بالا (PIM) است.

20 تا 30 ولت DC: این گزینه منبع تغذیه DC ولتاژ پایین است و یک ماژول منبع تغذیه DC ولتاژ پایین (PIM) محسوب می‌شود.

محافظت در برابر محدودیت بیش از حد: برای همه انواع برق، ولتاژ پایین به منبع تغذیه یا PIM آسیبی نمی‌رساند. ولتاژ خارج از محدوده مجاز باعث باز شدن فیوز روی PIM می‌شود.

جریان کامل فریم: ۱۷۵ تا ۲۵۴ ولت AC ورودی: ۲.۳ آمپر مؤثر (حداکثر).

ورودی ۸۵ تا ۱۳۲ ولت AC: حداکثر ۴.۵ آمپر مؤثر

ورودی ۸۸ تا ۱۴۰ ولت: ۲.۵ آمپر (حداکثر).

ورودی ۲۰ تا ۳۰ ولت: ۱۰ آمپر (حداکثر).

خروجی: LED پنل جلویی

چراغ نشانگر وضعیت برق: این چراغ نشانگر زمانی روشن می‌شود که منبع تغذیه به درستی کار می‌کند.

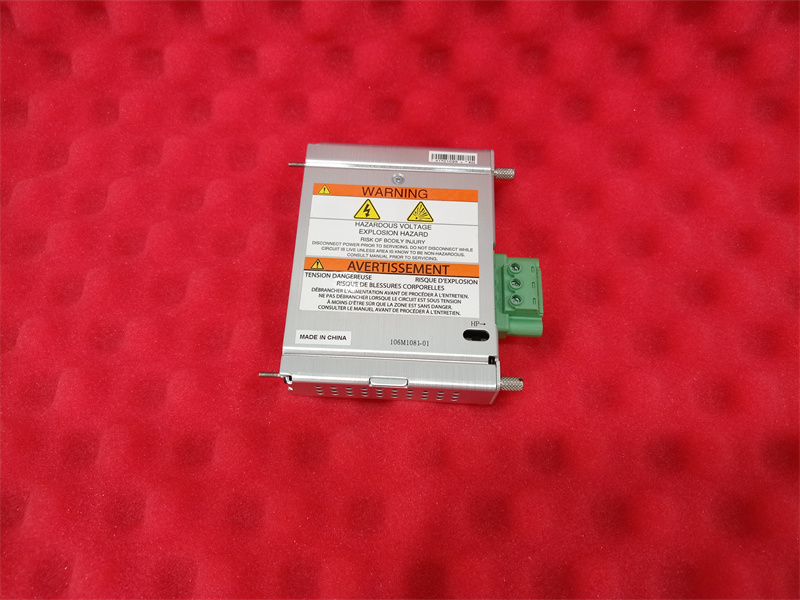

اتصال زمین تک نقطه‌ای: برای جلوگیری از حلقه‌های زمین، سیستم باید یک اتصال زمین تک نقطه‌ای فراهم کند. ماژول ورودی برق، سوئیچی را برای تشخیص محل اتصال زمین سیستم کنترل فراهم می‌کند. اگر دو منبع تغذیه نصب شده باشد، هر دو سوئیچ باید در یک موقعیت تنظیم شوند. ماژول ورودی برق با سوئیچ تنظیم شده روی CLOSED ارسال می‌شود؛ سیستم اتصال زمین از طریق ترمینال END به کانکتور ترمینال متصل می‌شود. اگر سیستم در جای دیگری، مانند یک دستگاه ایمنی خارجی، زمین شده باشد، سوئیچ باید روی OPENED تنظیم شود. نمودار زیر نحوه تغییر به موقعیت OPENED را نشان می‌دهد.

۱. پوشش محافظ سیم را از کانکتور ترمینال بردارید.

۲. ۱. پیچ فیلیپس کناری که پوشش فلزی ماژول ورودی برق را محکم می‌کند، باز کنید.

۲. دو پیچ متصل کننده گیره اتصال بدنه، واقع در زیر کانکتور ترمینال، را شل کنید و گیره اتصال بدنه را بردارید.

۳. صفحه فلزی نازک پایین پوشش فلزی را بردارید و اجازه دهید کانکتور ترمینال روی آن بلغزد.

۴. سوئیچ را به موقعیت باز (OPENED) فشار دهید.

۵. پوشش فلزی و گیره اتصال بدنه را دوباره روی ماژول ورودی برق نصب کنید.
