۶. ۳۵۰۰/۴۰ میلیون مانیتور جابجایی

3500/40M Proximitor یک مانیتور جابجایی 4 کاناله است که ورودی را از سنسورهای جابجایی بنتلی نوادا دریافت می‌کند. این دستگاه سیگنال‌ها را برای تولید اندازه‌گیری‌های مختلف ارتعاش و جابجایی پردازش می‌کند و سیگنال‌های پردازش شده را با نقاط تنظیم آلارم قابل برنامه‌ریزی توسط کاربر مقایسه می‌کند. هر کانال از 3500/40M را می‌توان با استفاده از نرم‌افزار پیکربندی فریم 3500 برای انجام عملکردهای زیر پیکربندی کرد: ارتعاش شعاعی، جابجایی محوری، انبساط دیفرانسیلی، خروج از مرکز شفت و ارتعاش یاتاقان غلتشی REBAMR.

توجه: کانال‌های این مانیتور به صورت جفت پیکربندی شده‌اند و حداکثر دو مورد از عملکردهای فوق را می‌توان همزمان اجرا کرد. کانال‌های ۱ و ۲ یک عملکرد را انجام می‌دهند، در حالی که کانال‌های ۳ و ۴ عملکرد دیگری یا همان عملکرد را انجام می‌دهند.

عملکردهای اصلی مانیتور 3500/40M عبارتند از:

۱) برای محافظت از دستگاه با مقایسه مداوم مقدار ارتعاش فعلی دستگاه با مقدار هشدار تنظیم شده و فعال کردن سیستم هشدار؛

۲) برای ارائه اطلاعات ارتعاش تجهیزات حیاتی به اپراتورها و پرسنل تعمیر و نگهداری. از طریق پیکربندی، هر کانال معمولاً سیگنال ورودی را به یک "مقدار استاتیک" پردازش می‌کند. هر مقدار استاتیک دارای یک مقدار هشدار هشدار پیکربندی شده است و هر دو مقدار استاتیک را می‌توان به یک مقدار هشدار خطر پیکربندی کرد. زمان تأخیر هشدار را می‌توان از طریق نرم‌افزار تنظیم کرد.

چراغ‌های LED پنل جلویی (دیودهای نورانی): چراغ OK: نشان می‌دهد که 3500/40M به طور عادی کار می‌کند.
LED های TX/RX: نشان می دهد که 3500/40M با ماژول های دیگر در فریم 3500 در حال ارتباط است.
چراغ بای‌پس: نشان می‌دهد که 3500/40M در حالت بای‌پس است.

خروجی بافر سنسور: هر کانال در پنل جلویی دارای یک کانکتور کواکسیال است و هر کانکتور کواکسیال دارای محافظت در برابر اتصال کوتاه است.

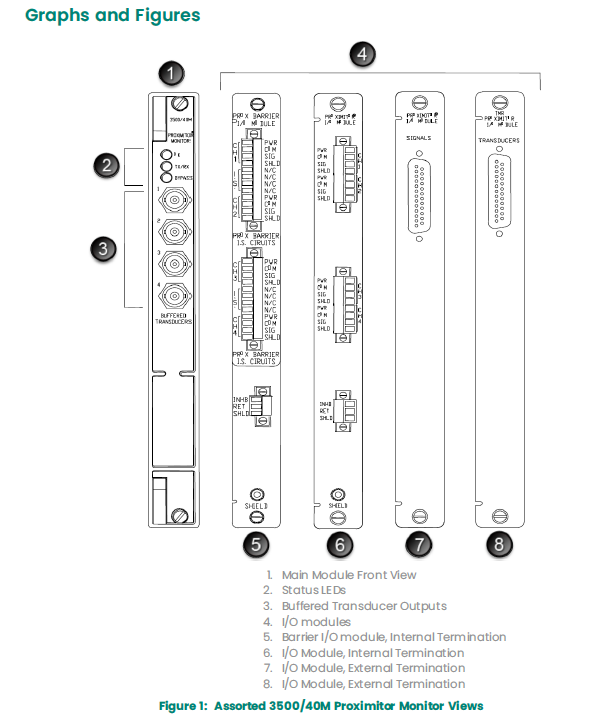

۱. نمای جلویی ماژول اصلی- ۱۷۶۴۴۹-۰۱

۲. چراغ LED وضعیت

۳. خروجی حسگر بافر

۴. ماژول ورودی/خروجی

۵. ماژول ورودی/خروجی مانع ایمنی، ترمینال‌های داخلی-- ۱۳۵۴۸۹-۰۴

۶. ماژول ورودی/خروجی، ترمینال‌های داخلی-- ۱۲۵۶۸۰-۰۱

۷. ماژول ورودی/خروجی، ترمینال‌های خارجی-- ۱۲۶۶۱۵-۰۱

۷. ۳۵۰۰/۴۲ میلیون مانیتور جابجایی، سرعت و شتاب

مانیتور جابجایی/سرعت/شتاب 3500/42M از نظر عملکرد مشابه 3500/40M است، اما با قابلیت‌های پیشرفته‌تر. همچنین یک مانیتور 4 کاناله است که سیگنال‌های سنسورهای جابجایی، سرعت و شتاب را می‌پذیرد. با پردازش این سیگنال‌ها، می‌تواند اندازه‌گیری‌های مختلف ارتعاش و موقعیت را انجام دهد و سیگنال‌های پردازش شده را با مقادیر آلارم برنامه‌ریزی شده توسط کاربر مقایسه کند.

هر کانال از 3500/42M را می‌توان با استفاده از نرم‌افزار پیکربندی فریم 3500 برای انجام عملکردهای زیر برنامه‌ریزی کرد:

• ارتعاش شعاعی
• جابجایی محوری
• انبساط دیفرانسیلی
• خروج از مرکز
• ربام
• شتاب
• سرعت
• ارتعاش مطلق شفت
• منطقه قابل قبول دایره‌ای

نکته: کانال‌های مانیتور به صورت جفت برنامه‌ریزی شده‌اند و امکان انجام همزمان حداکثر دو مورد از عملکردهای فوق را فراهم می‌کنند. کانال‌های ۱ و ۲ یک عملکرد را انجام می‌دهند، در حالی که کانال‌های ۳ و ۴ عملکرد دیگری (یا همان عملکرد) را انجام می‌دهند. معنای LEDها (دیودهای ساطع‌کننده نور) در پنل جلویی 3500/42M و تشخیص خطای انجام شده از طریق آنها مشابه ماژول 3500/40M است.

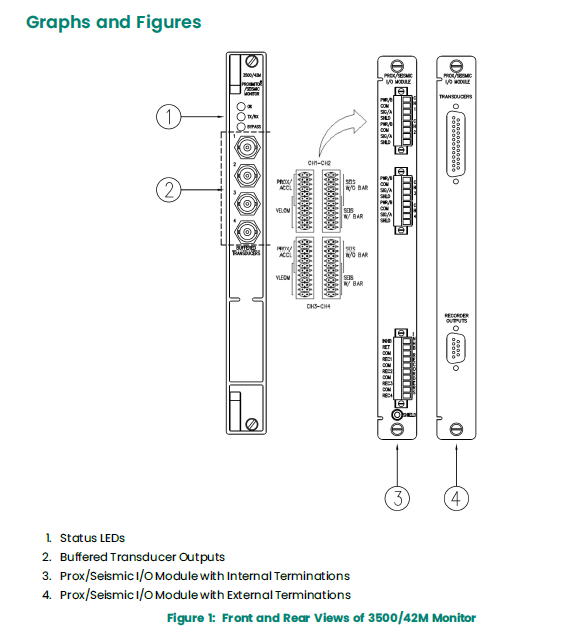

نمودار زیر پنل‌های جلو و عقب آن را نشان می‌دهد:

۱. چراغ LED وضعیت

۲. خروجی بافر حسگر

۳. ماژول ورودی/خروجی جابجایی/سرعت/شتاب‌سنج با ترمینال‌های داخلی-- ۱۲۸۲۲۹-۰۱

۴. ماژول ورودی/خروجی جابجایی/سرعت/شتاب‌سنج با ترمینال‌های خارجی-- ۱۲۸۲۴۰-۰۱

۵. ماژول ورودی/خروجی افزونگی سه‌گانه با ترمینال‌های خارجی

۸. مانیتور موقعیت محوری/انبساط دیفرانسیلی ۳۵۰۰/۴۵

مانیتور توسعه دیفرانسیل/موقعیت محوری 3500/45 یک مانیتور 4 کاناله است که سیگنال‌های ورودی را از سنسورهای جریان گردابی نزدیک شونده، سنسورهای موقعیت چرخشی (RPT)، مبدل‌های دیفرانسیل متغیر خطی DC (DCLVDTs)، مبدل‌های دیفرانسیل متغیر خطی AC (ACLVDTs) و پتانسیومترهای چرخشی دریافت می‌کند. نوع اندازه‌گیری و ورودی‌های سنسور مربوطه تعیین می‌کنند که کدام ماژول‌های ورودی/خروجی (I/O) مورد نیاز است. این مانیتور سیگنال‌های ورودی را پردازش کرده و سیگنال‌های پردازش شده را با تنظیمات آلارم قابل برنامه‌ریزی توسط کاربر مقایسه می‌کند. با استفاده از نرم‌افزار پیکربندی فریم 3500، 3500/45 را می‌توان برای انجام عملکردهای زیر برنامه‌ریزی کرد:

• موقعیت محوری (جانبی)

• انبساط دیفرانسیلی

• انبساط دیفرانسیل تک شیب استاندارد

• انبساط دیفرانسیل تک شیب غیر استاندارد

• انبساط دیفرانسیلی دو شیبه

• انبساط دیفرانسیل جبران شده

• انبساط پوسته

• موقعیت دریچه

نکته: کانال‌های مانیتور به صورت جفت برنامه‌ریزی می‌شوند و حداکثر دو مورد از عملکردهای فوق را می‌توان همزمان انجام داد. کانال‌های ۱ و ۲ می‌توانند یک عملکرد را انجام دهند، در حالی که کانال‌های ۳ و ۴ می‌توانند عملکرد دیگری (یا همان) را انجام دهند. با این حال، فقط کانال‌های ۳ و ۴ می‌توانند مانیتورینگ انبساط پوسته را انجام دهند.

عملکردهای اصلی مانیتور 3500/45 عبارتند از:

۱) برای ایجاد حفاظت مکانیکی با مقایسه مداوم پارامترهای تحت نظارت با نقاط هشدار تنظیم شده و فعال کردن هشدار.

۲) ارائه اطلاعات اولیه دستگاه به اپراتورها و پرسنل تعمیر و نگهداری.

بسته به پیکربندی، هر کانال می‌تواند سیگنال ورودی را به پارامترهای متعددی به نام "مقادیر متناسب" پردازش کند. هر مقدار متناسب معتبر می‌تواند به عنوان یک نقطه تنظیم آلارم پیکربندی شود و هر دو مقدار متناسب معتبر می‌توانند به عنوان یک نقطه تنظیم خطر پیکربندی شوند.

چراغ‌های LED پنل جلویی (دیودهای نورانی): چراغ OK نشان می‌دهد که ۳۵۰۰/۴۵ به طور عادی کار می‌کند.
LED های TX/RX: نشان می دهد که 3500/45 در حال برقراری ارتباط با سایر ماژول ها در فریم 3500 است.
چراغ بای‌پس: نشان می‌دهد که ۳۵۰۰/۴۵ در حالت بای‌پس خاموش است.

برای تشخیص خطا از طریق LEDها، 3500/45 مشابه 3500/40M که قبلاً ذکر شد، می‌باشد. خروجی بافر سنسور: هر کانال در پنل جلویی مانیتور دارای یک کانکتور کواکسیال مربوطه است. هر کانکتور کواکسیال در برابر اتصال کوتاه محافظت شده است. هنگام استفاده از LVDT DC، کانال‌های 3 و 4 تغییر دهنده‌های سطح -10Vdc هستند. هنگام استفاده از ACLVDT، همه کانال‌ها نمایشگرهای DC سیگنال AC هستند که توسط LVDT بازگردانده می‌شوند.

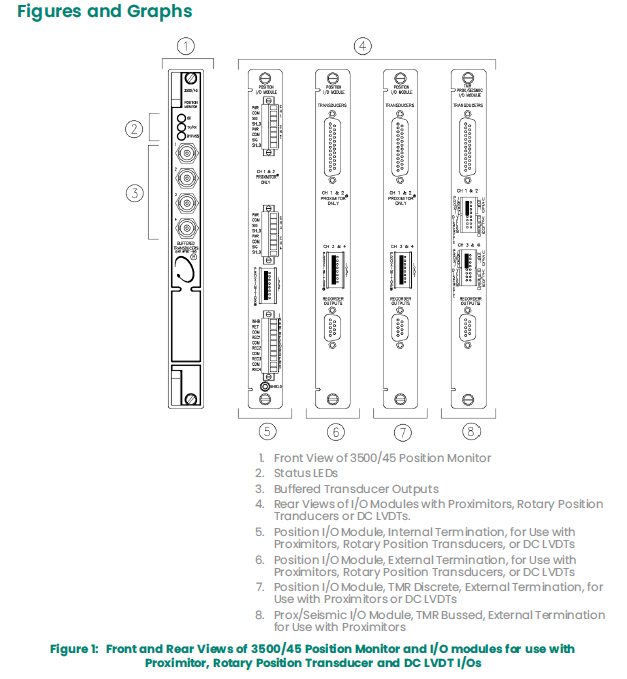

تصویر سمت چپ نمای جلویی مانیتور موقعیت محوری/انبساط دیفرانسیل و نمای پشتی ورودی/خروجی مربوط به سنسور جریان گردابی، سنسور موقعیت چرخشی و LVDT جریان مستقیم را نشان می‌دهد.

۱) نمای جلوی مانیتور-- ۱۷۶۴۴۹-۰۴

۲) چراغ‌های LED وضعیت

۳) خروجی‌های بافر شده با سنسور: خروجی‌های فیلتر نشده را برای چهار سنسور فراهم می‌کند. همه خروجی‌ها در برابر اتصال کوتاه محافظت شده‌اند. هنگام استفاده از LVDT DC، کانال‌های ۳ و ۴ دارای تغییر سطح -۱۰ ولت هستند. هنگام استفاده از LVDT AC، همه کانال‌ها بر اساس پردازش سیگنال خروجی ثانویه LVDT AC، نمایش‌های DC هستند.

۴) نمای پشت ماژول‌های ورودی/خروجی مختلف برای حسگر جریان گردابی، حسگر موقعیت چرخشی یا LVDT جریان مستقیم. ۵) ماژول ورودی/خروجی موقعیت، ترمینال‌های داخلی، برای حسگرهای جریان گردابی، حسگرهای موقعیت چرخشی یا LVDT جریان مستقیم

۶) ماژول ورودی/خروجی موقعیت، ترمینال‌های خارجی، برای سنسورهای جریان گردابی، سنسورهای موقعیت چرخشی یا LVDT های DC-- ۱۳۵۱۳۷-۰۱

۷) ماژول ورودی/خروجی موقعیت، نوع توزیع‌شده TMR، ترمینال‌های خارجی، برای سنسورهای جریان گردابی یا LVDT های DC-- ۱۳۵۱۴۵-۰۱

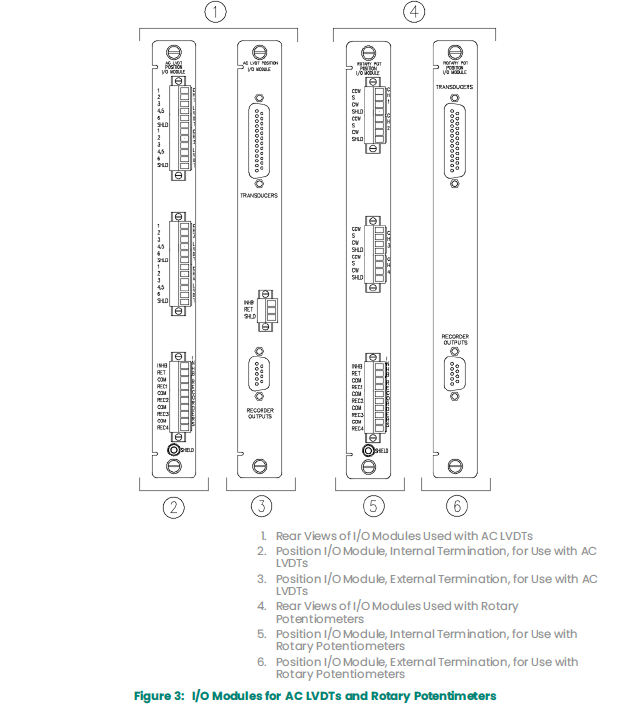

۸) ماژول ورودی/خروجی شتاب جابجایی/سرعت، نوع توزیع‌شده TMR، ترمینال‌های خارجی، برای سنسورهای جریان گردابی. (تصویر سمت چپ نمای عقب ورودی/خروجی برای LVDT های AC و پتانسیومترهای چرخشی را نشان می‌دهد)

۹) نمای پشت ماژول‌های ورودی/خروجی مختلف برای LVDTهای AC

۱۰) ماژول ورودی/خروجی موقعیت، ترمینال‌های داخلی، برای LVDT های AC-- ۱۳۹۵۵۴-۰۱

۱۱) ماژول ورودی/خروجی موقعیت، ترمینال‌های خارجی، برای LVDT های AC

۱۲) نمای پشت ماژول‌های ورودی/خروجی مختلف برای پتانسیومترهای چرخشی

۱۳) ماژول ورودی/خروجی موقعیت، ترمینال‌های داخلی، برای پتانسیومترهای چرخشی

۱۴) ماژول ورودی/خروجی، ترمینال‌های خارجی، برای پتانسیومتر چرخشی را قرار دهید
