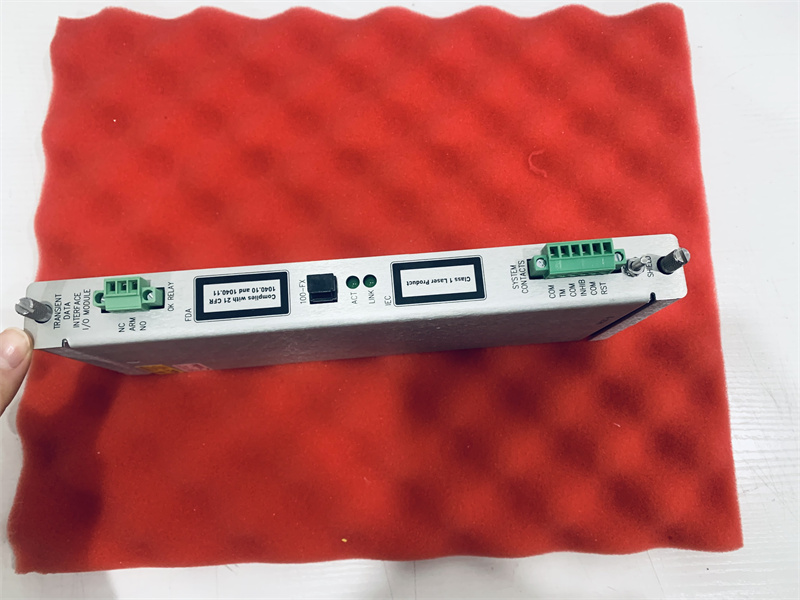

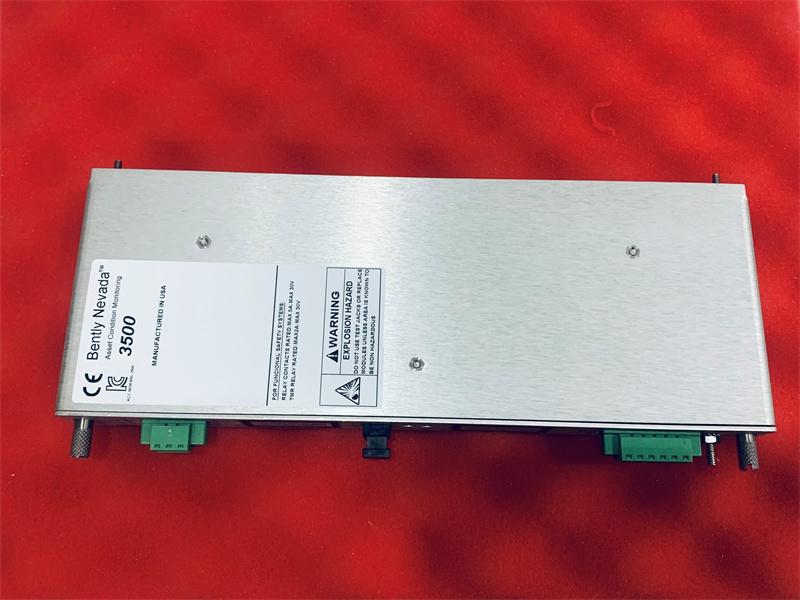

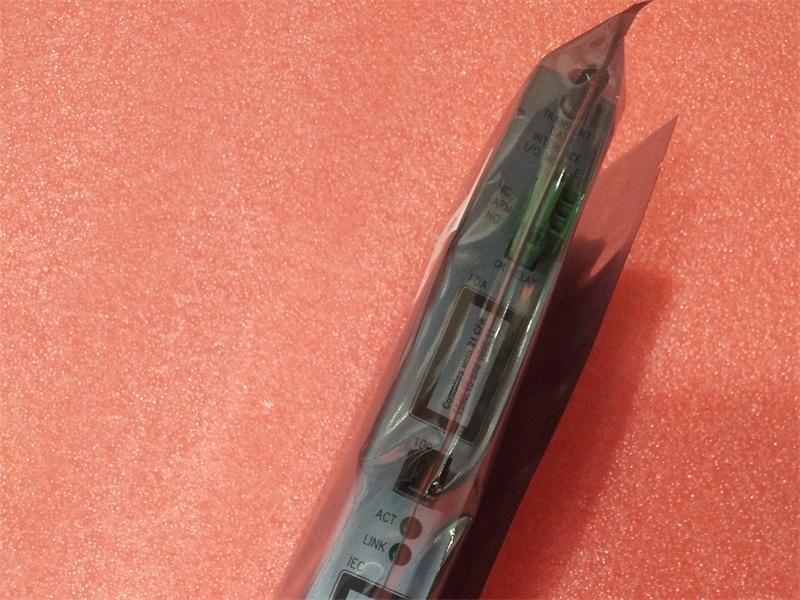

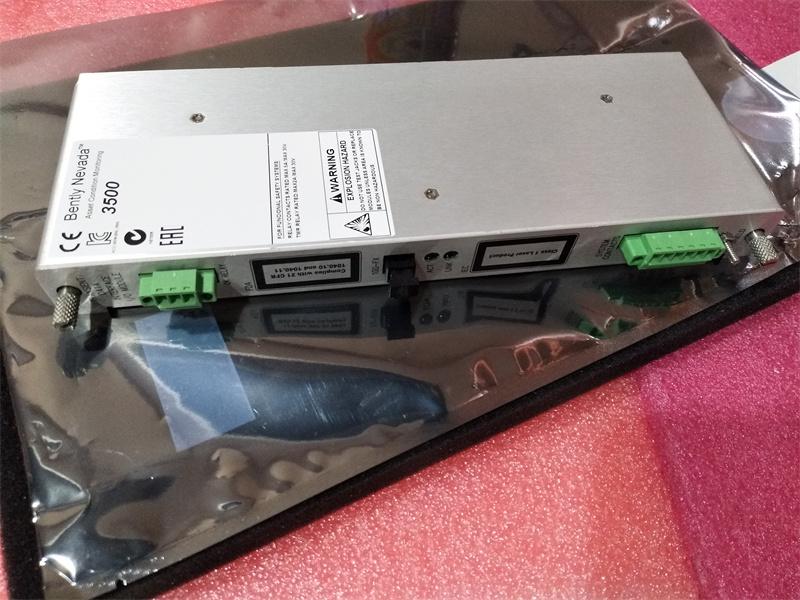

ماژول ورودی/خروجی Bently Nevada 3500/22M-01-02-00، کد محصول: 146031-02

شرح:

رابط داده‌های گذرای 3500/22M (TDI) رابط بین سیستم مانیتورینگ 3500 و نرم‌افزار سازگار (نرم‌افزار مانیتورینگ و تشخیص وضعیت سیستم 1 و نرم‌افزار پیکربندی سیستم 3500) است. TDI عملکرد ماژول رابط رک 3500/20 (RIM) را با قابلیت جمع‌آوری داده‌های یک پردازنده ارتباطی مانند TDXnet ترکیب می‌کند.

TDI در اسلات مجاور منبع تغذیه یک رک ۳۵۰۰ قرار دارد. این دستگاه با مانیتورهای سری M (3500/40M، 3500/42M و غیره) ارتباط برقرار می‌کند تا به طور مداوم داده‌های حالت پایدار و دینامیک گذرا (شکل موج) را جمع‌آوری کرده و این داده‌ها را از طریق یک لینک اترنت به نرم‌افزار میزبان منتقل کند. برای اطلاعات بیشتر به بخش سازگاری در انتهای این سند مراجعه کنید.

قابلیت ضبط داده‌های استاتیک با TDI استاندارد است. با این حال، استفاده از یک دیسک فعال‌کننده کانال اختیاری به TDI اجازه می‌دهد تا داده‌های گذرای پویا و با وضوح بالا را نیز ضبط کند. TDI عملکرد پردازنده ارتباطی را در رک ۳۵۰۰ ادغام می‌کند.

اگرچه TDI عملکردهای خاصی را که برای کل رک مشترک است، ارائه می‌دهد، اما بخشی از مسیر نظارت حیاتی نیست و هیچ تأثیری بر عملکرد صحیح و عادی سیستم نظارت کلی برای حفاظت از ماشین‌آلات اتوماتیک ندارد. هر رک ۳۵۰۰ فوتی به یک TDI یا RIM نیاز دارد که همیشه اسلات ۱ (کنار منبع تغذیه) را اشغال می‌کند.

ترمینال مشترک سیگنال ماژول ورودی/خروجی
هر دو نسخه از ماژول ورودی/خروجی TDI اکنون شامل یک کانکتور ۲ پین برای اتصال سیگنال مشترک به یک نقطه اتصال به زمین ابزار دقیق برای رک هستند. وقتی این کار انجام شد، سوئیچ انتخابگر در کنار ماژول ورودی برق (PIM) باید در جهت فلش مشخص شده با "HP" لغزانده شود تا سیگنال مشترک از زمین شاسی (ایمنی) جدا شود.

دیسک فعال‌سازی داده پویای 3500 با ظرفیت 22 مگابایت
این دیسک تعداد کانال‌های داده‌های پویا (یعنی توانایی جمع‌آوری شکل موج‌ها) را که TDI پشتیبانی می‌کند، فعال می‌کند. دو سطح از داده‌های پویا وجود دارد. نقاط حالت پایدار کانال‌هایی هستند که داده‌های شکل موج را به دلیل یک دستور نرم‌افزاری یا یک رویداد هشدار جمع‌آوری می‌کنند و بنابراین از مقادیر فعلی، ضبط شکل موج برنامه‌ریزی‌شده و ضبط داده‌های هشدار پشتیبانی می‌کنند. نقاط گذرا تمام عملکردهای یک نقطه حالت پایدار را به همراه قابلیت اضافی جمع‌آوری شکل موج به دلیل تغییرات پارامترها مانند سرعت دستگاه ارائه می‌دهند.

توضیحات محصول
3500/22M-AA-BB-CC

الف) نوع رابط داده گذرا
01
استاندارد (برای کاربردهای نظارتی استاندارد استفاده می‌شود)
ب: نوع ماژول ورودی/خروجی
01
اترنت 10Base-T/100Base-TX
02
اترنت 100Base-FX (فیبر نوری)
۰۳
اترنت 10Base-T/100Base-TX با کنتاکت‌های رله OK با روکش طلا
04
اترنت 100Base-FX (فیبر نوری) با کنتاکت‌های رله OK با روکش طلا
ج: تأیید آژانس
۰۰
هیچکدام
01
CSA/NRTL/C (کلاس ۱، بخش ۲)
02
چندگانه (CSA، ATEX، IECEx)

قطعات یدکی

سوالات متداول:

۱. عملکرد ۳۵۰۰/۲۲M-۰۱-۰۲-۰۰ ۱۴۶۰۳۱-۰۲ چیست؟ ?

نشان می‌دهد که چه زمانی رک ۳۵۰۰ به طور عادی کار می‌کند یا چه زمانی خطایی در رک شناسایی شده است. کاربر می‌تواند برای اعلام وضعیت «غیرفعال» (NOT OK)، یکی از کنتاکت‌های «باز» (OPEN) یا «بسته» (CLOSED) را انتخاب کند. این رله همیشه به صورت «معمولاً فعال» (Normally Energized) عمل می‌کند.

۲. چیست؟ رتبه‌بندی‌ها از 3500/22M-01-02-00 146031-02 ?

رله OK استاندارد با جریان ۵ آمپر در ۲۴ ولت مستقیم/۱۲۰ ولت متناوب، توان سوئیچینگ ۱۲۰ وات/۶۰۰ ولت آمپر (حداکثر)
رله با کنتاکت‌های روکش طلا تا ۱ میلی‌آمپر در ۱ ولت جریان مستقیم (حداقل)

۳. دوره گارانتی از چه زمانی شروع می‌شود؟
یک سال از زمانی که مشتری کالا را دریافت می‌کند.

لینک دیتاشیت:

ماژول ورودی/خروجی Bently Nevada 3500/22M-01-02-00، کد محصول: 146031-02 پی دی اف برگه اطلاعات
