ماژول ارتباطی HIMax مدل X-COM 01 HIMA 985260000

ماژول ارتباطی X-COM 01 برای استفاده در سیستم الکترونیکی قابل برنامه‌ریزی (PES) HIMax در نظر گرفته شده است.

این ماژول در هر یک از شیارهای صفحه پایه قرار می‌گیرد، به استثنای شیارهایی که برای ماژول‌های گذرگاه سیستم رزرو شده‌اند. برای اطلاعات بیشتر، به دفترچه راهنمای سیستم (HI 801 001 E) مراجعه کنید.

این ماژول برای استفاده در سیستم HIMax مرتبط با ایمنی تأیید شده است و می‌تواند برای انتقال پروتکل‌های مرتبط با ایمنی مورد استفاده قرار گیرد.

این ماژول ارتباط با سیستم‌ها را از طریق رابط‌های اترنت و فیلدباس با safeethernet و پروتکل‌های استاندارد مختلف تضمین می‌کند.

هر ماژول COM با برد کانکتور X-CB 001 02 یک واحد عملکردی تشکیل می‌دهد. توجه داشته باشید که برد کانکتور باید جداگانه خریداری شود.

زیرماژول‌های فیلدباس اختیاری هستند و باید توسط سازنده نصب شوند. زیرماژول فیلدباس هنگام سفارش کنترلر با استفاده از شماره قطعه انتخاب می‌شود. علاوه بر این، پروتکل‌های مورد استفاده باید فعال شوند.

وقتی ماژول به یک یا چند زیرماژول فیلدباس مجهز باشد، شماره قطعه و همچنین نام ماژول از X-COM 01 به X-COM 010 XY تغییر می‌کند.

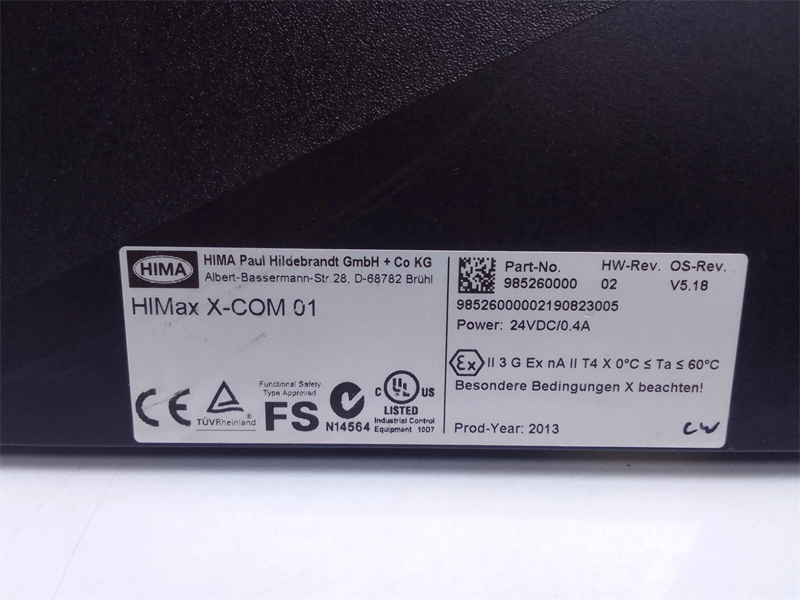

نوع برچسب

• برچسب نوع، جزئیات مهم زیر را مشخص می‌کند:
• نام محصول
• علامت انطباق
• بارکد (کد دوبعدی یا تک‌بعدی)
• شماره قطعه (شماره قطعه)
• فهرست بازبینی سخت‌افزار (نسخه HW)
• فهرست بازبینی نرم‌افزار (SW Rev.)
• ولتاژ عملیاتی (برق)
• مشخصات فنی (در صورت وجود)
• سال تولید (Prod-Searches related to سال توليد:)

LED های روی ماژول به سه گروه تقسیم می شوند:

1. نشانگرهای وضعیت ماژول (اجرا، خطا، توقف، شروع)
2. نشانگرهای گذرگاه سیستم (A، B)
3. نشانگرهای فیلدباس (1، 2، خطا)
4. شاخص‌های ارتباطی (اترنت)

مشخصات:

ولتاژ تغذیه ۲۴ ولت جریان مستقیم، -۱۵٪...+۲۰٪، rP ≤ ۵٪، SELV، PELV
ورودی فعلی حداقل 0.25 آمپر
حداکثر ۰.۴۶ آمپر
دمای عملیاتی ۰ درجه سانتیگراد...+۶۰ درجه سانتیگراد
دمای نگهداری -40 درجه سانتیگراد... +85 درجه سانتیگراد
رطوبت حداکثر رطوبت نسبی ۹۵٪، بدون میعان
نوع حفاظت آی پی ۲۰

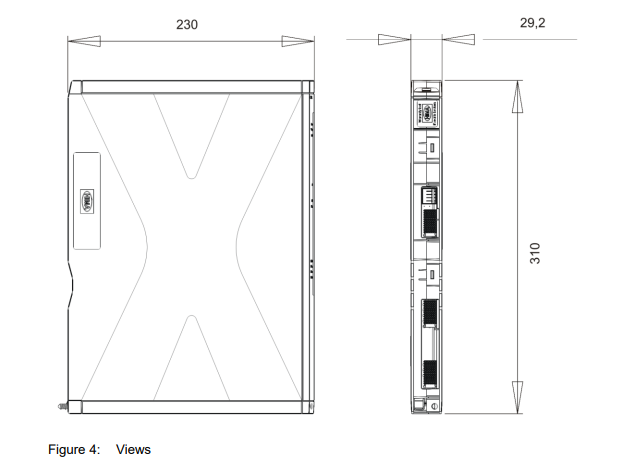

ابعاد (ارتفاع x عرض x عمق) به میلی‌متر ۳۱۰ × ۲۹.۲ × ۲۳۰
وزن تقریباً ۱.۳ کیلوگرم

ویژگی‌ها:

• قابلیت اطمینان بالا

با دقت آزمایش و تأیید شده، و پایداری و قابلیت اطمینان را در محیط‌های سخت تضمین می‌کند.

• امنیت

با ادغام چندین ویژگی امنیتی، سطح بالایی از امنیت سیستم را فراهم می‌کند.

• انعطاف‌پذیری

پیکربندی انعطاف‌پذیر و قابلیت‌های توسعه، امکان سفارشی‌سازی و ادغام را بر اساس نیازهای مشتری فراهم می‌کند.

• عملکرد بالا

از پردازنده‌ها و الگوریتم‌های پیشرفته برای پردازش و کنترل سریع و کارآمد داده‌ها استفاده می‌کند.

لینک دیتاشیت:

دفترچه راهنمای ماژول ارتباطی HIMax مدل X-COM 01 HIMA 985260000 به صورت PDF
