تولید
|
هیما
|
|
مدل
|
اف ۷۱۳۰ای
|
| شماره پ.ن. |
۹۸۴۷۱۳۰۶۰
|
|
کاتالوگ
|
هایمکس
|
|
توضیحات
|
ماژول منبع تغذیه
|
|
مبدا
|
آلمان
|
|
کد HS
|
۸۵۳۸۹۰۹۱
|
|
ابعاد
|
31*3*23 (سانتی متر)
|
|
وزن
|
۰.۸ کیلوگرم
|

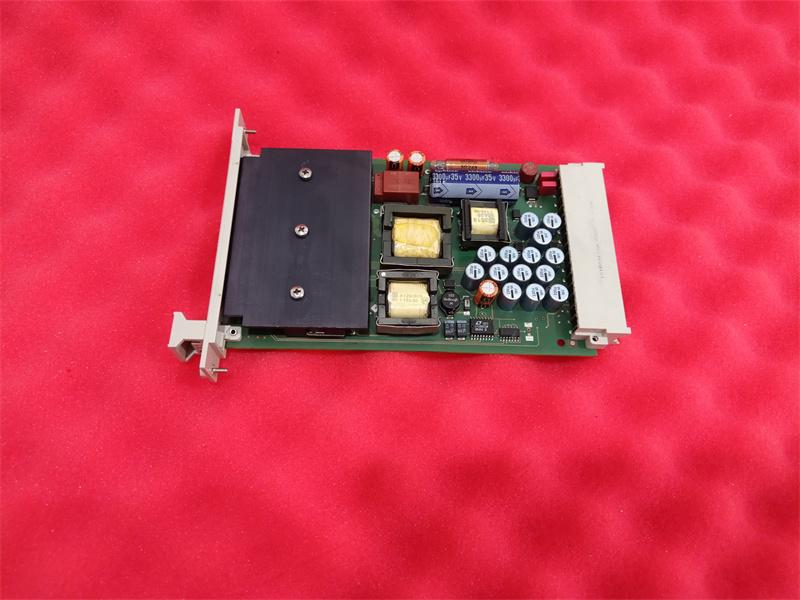

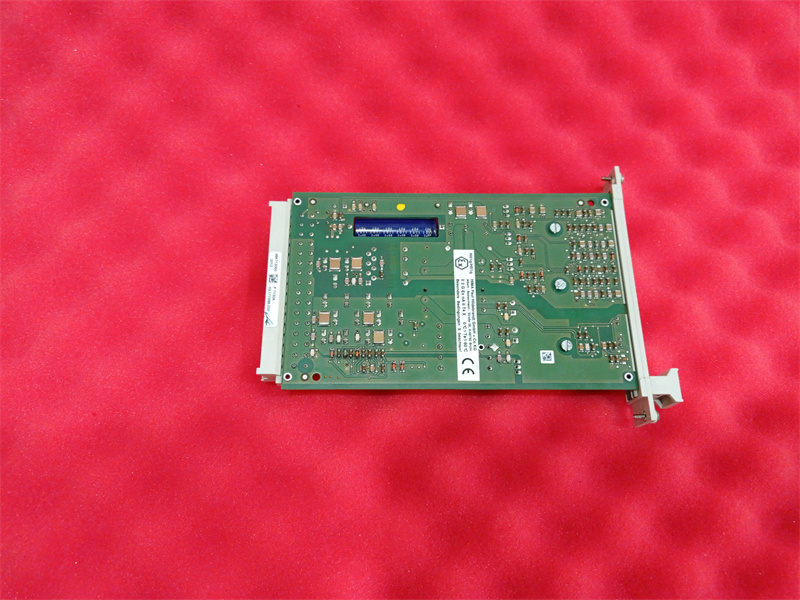

F 7130A، PES H41q را با ۵ ولت DC از منبع تغذیه اصلی ۲۴ ولت DC تغذیه میکند. این یک مبدل DC/DC با ایزولاسیون الکتریکی بین ولتاژ ورودی و خروجی است. این ماژول مجهز به حفاظت اضافه ولتاژ و محدودیت جریان است. خروجیها ضد اتصال کوتاه هستند. اتصالات تغذیه برای دستگاه مرکزی/ماژولهای IO و رابط HIBUS جدا شدهاند.

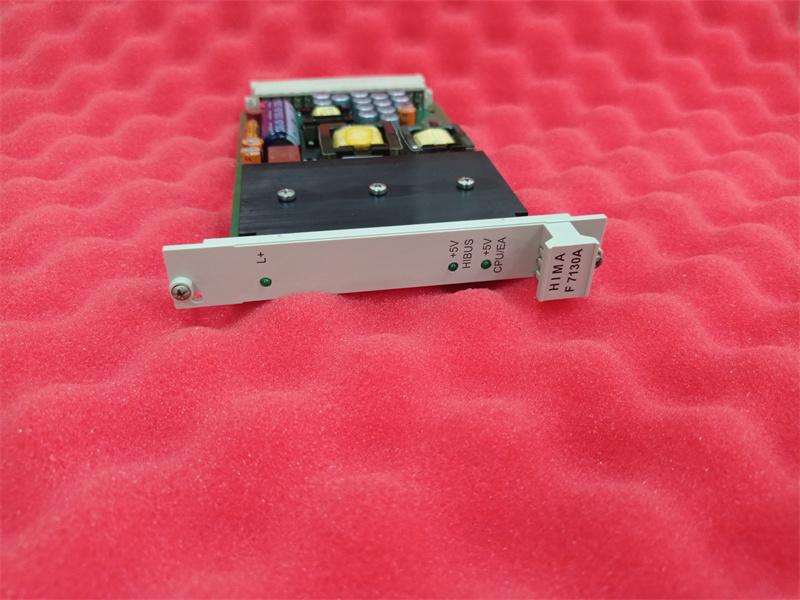

ولتاژ ورودی فعلی (L+) و ولتاژهای خروجی با LEDهایی روی صفحه جلویی نشان داده شدهاند. اگر LED مربوط به CPU/EA با ولتاژ 5 ولت فقط کمی روشن شود، عملکرد صحیح ماژول همچنان تضمین شده است.
منبع تغذیه برای نظارت بر دستگاه مرکزی به طور جداگانه از طریق پین z16 (NG) تغذیه میشود.
منبع تغذیه ۵ ولت DC نیازی به سیمکشی جداگانه ندارد زیرا از قبل به عنوان بخشی از سابرک نصب شده است.
برق ۵ ولت DC مورد نیاز CPU، کنترل رابطها و ماژولهای I/O است. این برق توسط ماژولهای منبع تغذیه ۲۴ ولت DC/۵ ولت DC با کلاک مشخص F 7130A تولید میشود. سابرک به دو ماژول منبع تغذیه مجهز شده است. ماژولهای منبع تغذیه موازی هستند. اگر یکی از آنها از کار بیفتد، دیگری PES را تغذیه میکند.
ولتاژ خروجی ۵ ولت DC ماژولهای منبع تغذیه (برای پردازنده، ورودی/خروجی و رابطها) در واحد مرکزی مانیتور میشود و افت ولتاژ و خرابی بررسی میگردد.
در صورت خرابی ماژول منبع تغذیه، سیستم عامل از طریق یک متغیر سیستمی، این اطلاعات را در اختیار برنامه کاربر قرار میدهد.
در صورتی که برق سیستم ۵ ولت DC قطع شود، ساعت سختافزاری و sRAM در ماژول مرکزی توسط یک باتری لیتیومی که آن هم در ماژول مرکزی قرار دارد، بافر میشوند.
مشخصات:
دادههای عملیاتی
24 VDC، -15...+20٪، rpp < 15٪
فیوز اولیه
۵ گرم در لیتر
خروجیها برای
دستگاه مرکزی/ماژولهای ورودی/خروجی
۵ ولت جریان مستقیم، ± ۰.۲۵ ولت / ۱۰ آمپر
هیبوس
۵ ولت جریان مستقیم،
± 0.25 ولت / 1 آمپر
نرخ بهرهوری
≥ ۷۰٪
نیاز به فضا
۴ سو
ویژگیها:
- قابلیت اطمینان بالا
با دقت آزمایش و تأیید شده، و پایداری و قابلیت اطمینان را در محیطهای سخت تضمین میکند.
- امنیت
با ادغام چندین ویژگی امنیتی، سطح بالایی از امنیت سیستم را فراهم میکند.
- انعطافپذیری
پیکربندی انعطافپذیر و قابلیتهای توسعه، امکان سفارشیسازی و ادغام را بر اساس نیازهای مشتری فراهم میکند.
- عملکرد بالا
از پردازندهها و الگوریتمهای پیشرفته برای پردازش و کنترل سریع و کارآمد دادهها استفاده میکند.
لینک دیتاشیت:
دفترچه راهنمای ماژول ارتباطی HIMax مدل X-COM 01 HIMA 985260000 به صورت PDF
