تولید
|
هیما
|
|
مدل
|
F1 دی آی ۱۶ ۰۱
|
| شماره پ.ن. |
۹۸۲۲۰۰۴۵
|
|
کاتالوگ
|
هایکواد
|
|
توضیحات
|
کنترلکننده مرتبط با ایمنی
|
|
مبدا
|
آلمان
|
|
کد HS
|
۸۵۳۸۹۰۹۱
|
|
ابعاد
|
28 * 12 * 4.5 (سانتی متر)
|
|
وزن
|
۰.۷ کیلوگرم
|

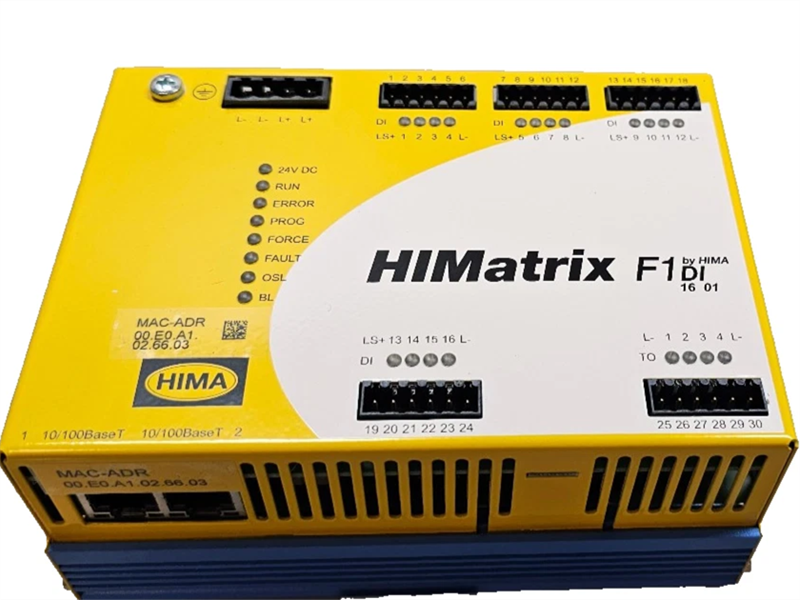

ورودی/خروجی از راه دور F1 DI 16 01 مربوط به ایمنی، یک سیستم جمع و جور در یک محفظه فلزی با ۱۶ ورودی دیجیتال و ۴ خروجی پالسی است.
ورودی/خروجی از راه دور در دو مدل برای SILworX و دو مدل برای ELOP II Factory موجود است. همه مدلها در این دفترچه راهنما شرح داده شدهاند.
ورودی/خروجی از راه دور برای گسترش سطح ورودی/خروجی کنترلرهای HIMax و HIMatrix عمل میکند و از طریق safeethernet به آنها متصل است. ورودی/خروجی از راه دور به خودی خود قادر به اجرای برنامه کاربر نیست.
ورودی/خروجیهای ریموت HIMatrix قابلیت چند-کاره (multi-master) ندارند.
ورودی/خروجی ریموت برای نصب در منطقه Ex-zone 2 مناسب است، به فصل 4.1.3 مراجعه کنید.
این دستگاه توسط TÜV برای کاربردهای مرتبط با ایمنی تا SIL 3 (IEC 61508، IEC 61511 و IEC 62061)، Cat. 4 (EN 954-1) و PL e (EN ISO 13849-1) تأیید شده است. استانداردهای ایمنی بیشتر، استانداردهای کاربردی و استانداردهای آزمایش در گواهی موجود در وبسایت HIMA مشخص شدهاند.
ورودی/خروجی ریموت به ورودیهای مرتبط با ایمنی مجهز شده است. مقادیر ورودی روی ورودیها به طور ایمن از طریق safeethernet به کنترلر متصل منتقل میشوند.
ورودی/خروجی ریموت به ۱۶ ورودی دیجیتال مجهز است. وضعیت (بالا، پایین) هر ورودی توسط یک LED مجزا نشان داده میشود.
کنتاکتهای مکانیکی بدون منبع تغذیه یا سیگنال میتوانند به ورودیها متصل شوند. کنتاکتهای مکانیکی بدون پتانسیل و بدون منبع تغذیه، از طریق یک منبع تغذیه داخلی ۲۴ ولت مقاوم در برابر اتصال کوتاه (LS+) تغذیه میشوند. هر منبع تغذیه ۲۴ ولت، گروهی از ۴ کنتاکت مکانیکی را تغذیه میکند. شکل ۱ نحوه اتصال را نشان میدهد.
با منابع ولتاژ سیگنال، زمین مربوطه باید به ورودی (L-) متصل شود، به شکل ۱ مراجعه کنید.
مشخصات:
مرتبط با ایمنی: قابل اجرا تا SlL 3 (IEC 61508)
ریزپردازنده: اینتل ۳۸۶EX ۳۲ بیتی
فرکانس ساعت: ۲۵ مگاهرتز
- حافظه
حافظه فلش EPROM برنامه کاربر: ۱ مگابایت
-حافظه موقت داده: ۱ مگابایت
رابطها: دو رابط سریال RS-485
نمایشگر تشخیصی: نمایشگر ماتریسی چهار رقمی
خاموش شدن در صورت بروز خطا: نظارت ایمنی با خروجی ۲۴ ولت (۵۰۰ میلیآمپر)
ساختار: دو برد مدار چاپی استاندارد اروپایی (یکی برای نمایشگر تشخیصی)
فضای مورد نیاز: ۸ عدد، اطلاعات عملیاتی: ۵ ولت/ ۲ آمپر
ولتاژ ورودی: ۲۴ ولت DC
ولتاژ خروجی: 0-10 ولت DC
حداکثر جریان خروجی: ۱ آمپر
دمای عملیاتی: -40 درجه سانتیگراد تا 85 درجه سانتیگراد
ویژگیها:
- قابلیت اطمینان بالا
با دقت آزمایش و تأیید شده، و پایداری و قابلیت اطمینان را در محیطهای سخت تضمین میکند.
- امنیت
با ادغام چندین ویژگی امنیتی، سطح بالایی از امنیت سیستم را فراهم میکند.
- انعطافپذیری
پیکربندی انعطافپذیر و قابلیتهای توسعه، امکان سفارشیسازی و ادغام را بر اساس نیازهای مشتری فراهم میکند.
- عملکرد بالا
از پردازندهها و الگوریتمهای پیشرفته برای پردازش و کنترل سریع و کارآمد دادهها استفاده میکند.
لینک دیتاشیت:
برگه اطلاعات کنترل کننده ایمنی F1 DI 16 01 HIMA 98220045 (فایل PDF)
