ماژول ارتعاش IS420PVIBH1B GE MarkVIe، مبتنی بر BPPC

شرح:

IS420PVIBH1B، محصول شرکت جنرال الکتریک (GE)، بخشی از سری Mark VIe است و به عنوان یک بسته ورودی/خروجی (I/O) مانیتورینگ ارتعاش عمل می‌کند. این ماژول جمع و جور، که به اختصار PVIB نامیده می‌شود، یک واحد پردازش محلی و مدار جمع‌آوری داده را در یک محفظه I/O واحد ادغام می‌کند. بسته به سطح افزونگی مورد نظر، می‌توان یک یا سه بسته I/O را روی برد ترمینال TVBA نصب کرد و پیکربندی‌های افزونگی مدولار Simplex یا Triplex (TMR) را تسهیل کرد.

TVBA دارای دو بلوک ترمینال مانع ۲۴ موقعیتی است که برای سیم‌هایی با سطح مقطع ۳.۰ میلی‌متر مربع (معادل سیم آمریکایی شماره ۱۲) طراحی شده‌اند، برای ۳۰۰ ولت عایق‌بندی شده‌اند و با گیره‌های پیک یا حلقه‌ای خاتمه می‌یابند. برای سهولت سیم‌کشی، گیره‌های محافظ برای محکم کردن مستقیم انتهای سیم‌های لخت گنجانده شده‌اند. برای اطمینان از یکپارچگی سیگنال و محافظت در برابر تداخل الکترومغناطیسی، مدارهای سرکوب غیرفعال بین بلوک‌های ترمینال و بسته‌های I/O به کار گرفته شده‌اند. علاوه بر این، یک شبکه مقاومت بالاکش برای تشخیص خطاهای مدار باز با اعمال بایاس به سیگنال‌ها تعبیه شده است.

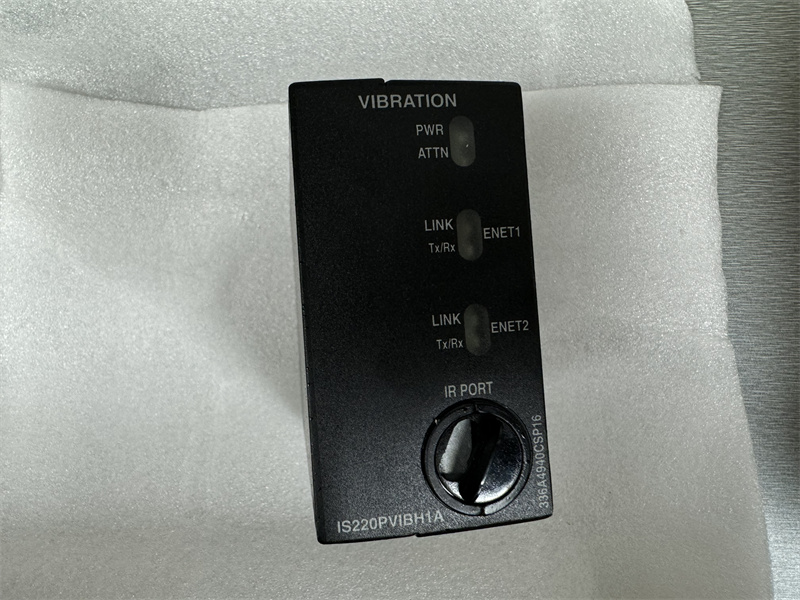

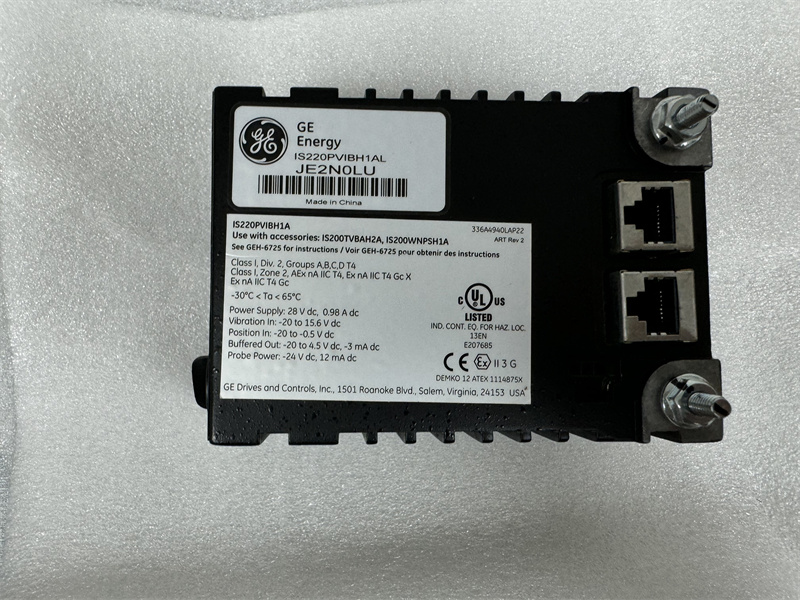

با قابلیت نظارت همزمان بر حداکثر ۱۳ سنسور، PVIB تطبیق‌پذیری در تطبیق با انواع مختلف سنسور، متناسب با تنظیمات کانال‌های مجزا و مدل پردازنده خاص درون PVIB را ارائه می‌دهد. خود بسته I/O مجهز به دو پورت اترنت RJ-45 برای اتصال به شبکه، یک ورودی برق ۳ پین و یک کانکتور پین DC-37 است که مستقیماً با برد ترمینال TVBA ارتباط برقرار می‌کند. بازخورد بصری از طریق LEDهای نشانگر وضعیت تسهیل می‌شود و عیب‌یابی و آگاهی عملیاتی را افزایش می‌دهد.

هنگام ادغام IS220PVIBH1A در یک سیستم TMR، به‌روزرسانی هر سه بسته ورودی/خروجی به نسخه ۵.۰۱ یا نسخه‌های بعدی فریمور بسیار مهم است. این به‌روزرسانی، قابلیت‌های اضافی مرتبط با قابلیت‌های GAP12 را معرفی می‌کند و مستلزم تنظیمات دستی در پیکربندی‌های از پیش موجود است تا از ویژگی‌های بهبود یافته معرفی شده در نسخه ۵.۰۱ فریمور به طور کامل استفاده شود.

لینک دیتاشیت:

IS420PVIBH1B GE MarkVIe، ماژول لرزش پی دی اف برگه اطلاعات
