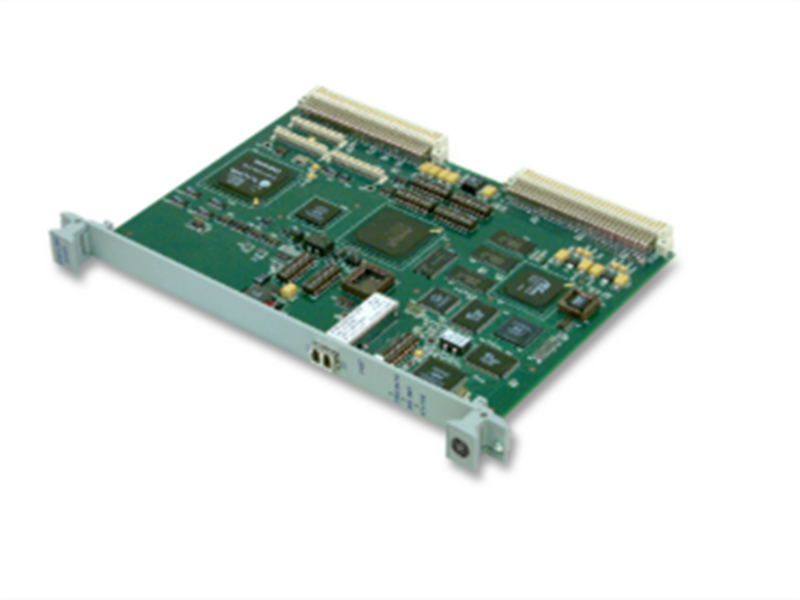

کارت حافظه بازتابی VMIC VMIVME-5565-110 GE Fanuc

شرح:

GE VMIVME-5565 یک کارت گره حافظه بازتابی فیبر نوری (RFM) با سرعت بسیار بالا است که برای سیستم‌های WEbus طراحی شده است و انتقال داده قطعی و با تأخیر کم را برای برنامه‌های توزیع‌شده‌ای که نیاز به همگام‌سازی داده‌های پرسرعت دارند، ارائه می‌دهد.

این به یک شبکه توزیع‌شده اجازه می‌دهد تا داده‌های بلادرنگ را با سرعتی قطعی، صرف نظر از ساختارهای گذرگاه و سیستم‌های عامل، به اشتراک بگذارد. این فناوری بر روی یک پلتفرم سخت‌افزاری نوآورانه و کارآمد طراحی شده است که استفاده از آن آسان است، فاصله بیشتر بین گره‌ها، ایمنی بالا در برابر نویز، بای‌پس اختیاری گره و بدون سربار نرم‌افزاری را فراهم می‌کند. فقط حافظه داخلی را بخوانید و بنویسید و کنترل‌کننده گره حافظه بازتابی بقیه کارها را انجام می‌دهد.

کارت حافظه بازتابی VME-5565 یک رابط قطعی با سرعت بالا، تأخیر کم و امکان اشتراک‌گذاری داده‌ها بین حداکثر 256 سیستم (گره) مستقل با سرعت حداکثر 170 مگابایت بر ثانیه را فراهم می‌کند.

هر برد حافظه بازتابی می‌تواند با ۶۴ مگابایت یا ۱۲۸ مگابایت SDRAM داخلی پیکربندی شود. SDRAM محلی زمان دسترسی سریع به داده‌های ذخیره شده را فراهم می‌کند. نوشتن‌ها در SDRAM محلی ذخیره می‌شوند و از طریق یک مسیر داده فیبر نوری با سرعت بالا به سایر گره‌های حافظه بازتابی پخش می‌شوند. انتقال داده‌ها بین گره‌ها از نظر نرم‌افزاری شفاف است، بنابراین هیچ سربار ورودی/خروجی لازم نیست. داده‌های بافر FIFO را در طول نرخ اوج داده ارسال و دریافت کنید تا عملکرد پردازنده و گذرگاه را بهینه کنید و توان عملیاتی بالای داده را حفظ کنید.

مشخصات:

شماره قطعه: VMIVME-5565

فاکتور فرم: ماژول VMEbus 6U
اتصالات: کانکتورهای VMEbus P1 و P2، کانکتور فیبر نوری
برق مورد نیاز: +5 ولت، +12 ولت و -12 ولت
مصرف برق: ۵ وات
دمای عملیاتی: 0 تا 55 درجه سانتیگراد
دمای نگهداری: -40°C تا 85°C
رطوبت: ۵٪ تا ۹۵٪ غیر متراکم

ویژگی‌ها:

نرخ انتقال شبکه از ۴۳ مگابایت بر ثانیه (بسته‌های ۴ بایتی) تا ۱۷۰ مگابایت بر ثانیه (بسته‌های ۶۴ بایتی)
- اتصال با فیبر چند حالته تا 300 متر، فیبر تک حالته تا 10 کیلومتر
-داده‌ای که در یک گره در حافظه نوشته می‌شود، در تمام گره‌های شبکه نیز در حافظه نوشته می‌شود.
- شبکه فیبر نوری پرسرعت و آسان برای استفاده (2.12 گیگابیت بر ثانیه به صورت سریال)
نرخ انتقال VME: 40 مگابایت
حافظه بازتابی SDRAM با ظرفیت ۶۴ مگابایت یا ۱۲۸ مگابایت
- شبکه فیبر نوری پرسرعت و آسان برای استفاده (2.12 گیگابیت بر ثانیه به صورت سریال)
-داده‌ای که در یک گره در حافظه نوشته می‌شود، در تمام گره‌های شبکه نیز در حافظه نوشته می‌شود.
-تا ۲۵۶ گره
اندازه بسته پویا، ۴ تا ۶۴ بایت داده
نرخ انتقال شبکه ۴۳ مگابایت بر ثانیه (بسته‌های ۴ بایتی) تا ۱۷۴ مگابایت بر ثانیه (بسته‌های ۶۴ بایتی)
دو کانال DMA مستقل
هر گره در شبکه می‌تواند با یک دستور واحد، در هر گره دیگر در شبکه یا در تمام گره‌های شبکه وقفه ایجاد کند.
تشخیص خطا
حالت انتقال افزونه برای جلوگیری از خطاهای اضافی
-بدون سربار پردازنده
- عدم دخالت پردازنده در عملیات شبکه
درایور شبکه و حافظه اشتراکی VMISFT-RFM2G ارائه شده است
پشتیبانی از سیستم عامل‌های Windows NT®، Windows® 2000، VxWorks® و Linux

لینک دیتاشیت:

کارت حافظه بازتابی VMIC VMIVME-5565-110 GE Fanuc پی دی اف برگه اطلاعات
