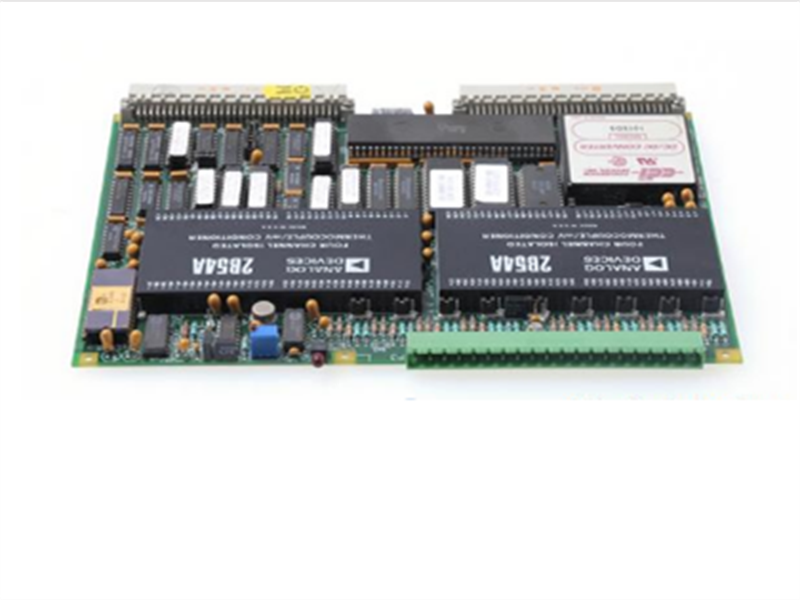

برد ترموکوپل 8 کاناله VMIC VMIVME-3230 GE Fanuc

شرح:

این ماژول VMIC/GE Fanuc VMIVME-3230 یک برد ورودی سطح پایین ۸ کاناله است که برای استفاده با ورودی‌های ترموکوپل طراحی شده است.

این برد جبران‌سازی اتصال مرجع را برای دماهای پایین انجام می‌دهد و قادر به خطی‌سازی برای انواع محصولات ترموکوپل یکپارچه است. تمام ورودی‌های VMIVME-3230 هم فیلتر شده و هم ایزوله هستند. این امر تضمین می‌کند که ورودی‌های این مدل در برابر اضافه ولتاژهای معمولی محافظت می‌شوند. همچنین یک پیکربندی اختیاری برای این مدل وجود دارد که قادر به ارائه ورودی‌های سطح بالا است.

اتصالات ترموکوپل در یک بلوک ترمینال پیچی انجام می‌شود که مستقیماً به کانکتور P3 پنل جلویی متصل می‌شود.

واحد VMIVME-3230 مجهز به یک اصلاح‌کننده آدرس VMEbus است که قادر به رمزگشایی هر یک از دسترسی‌های ورودی/خروجی است. یک ماژول جامپر واحد وجود دارد که برای پشتیبانی از دسترسی نظارتی کوتاه ارائه شده است.

این واحد قادر است با عملکردهای کاربردی برای نظارت بر اندازه‌گیری دما و همچنین مدیریت سیستم‌های کنترل صنعتی طراحی شود. مجموعه‌ای از عملکردهای ابزار دقیق ماشین و همچنین یک ماژول گیرنده حلقه جریان یکپارچه وجود دارد.

مشخصات:

شماره قطعه: VMIVME-3230

محدوده دما: -200℃ تا +1372℃ (ترموکوپل نوع K)
خطای خطی بودن: <0.1%FS (مقیاس کامل)
پایداری درازمدت: رانش ≤0.1℃/year
دمای کارکرد: -40℃ تا +70℃ (نیازمند ماژول دفع حرارت)
مصونیت در برابر تداخل: محافظت در برابر تخلیه الکترواستاتیکی 4kV، مطابق با استاندارد IEC 61000-4-2
مقاومت مکانیکی: مقاومت در برابر ارتعاش 10 گرم (10-2000 هرتز)، مقاومت در برابر ضربه 50 گرم

ویژگی‌ها:

-(8) کانال‌های ورودی ایزوله و تفاضلی
-میکروکامپیوتر ۱۶ بیتی روی برد
- قابلیت اتصال همزمان چندین نوع ترموکوپل
مبدل آنالوگ به دیجیتال، علامت مثبت ۱۲ بیتی
-جبران اتصال سرد محلی یا از راه دور

لینک دیتاشیت:

برد ترموکوپل 8 کاناله VMIC VMIVME-3230 GE Fanuc پی دی اف برگه اطلاعات
