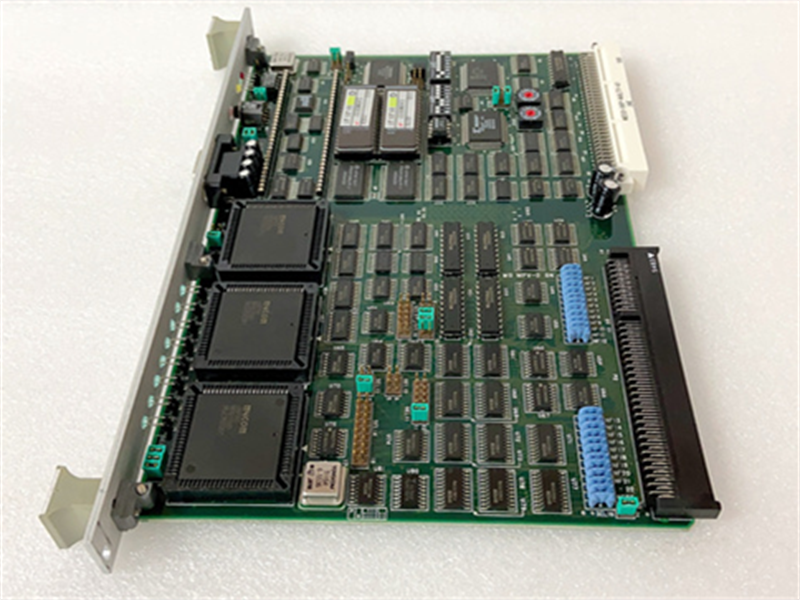

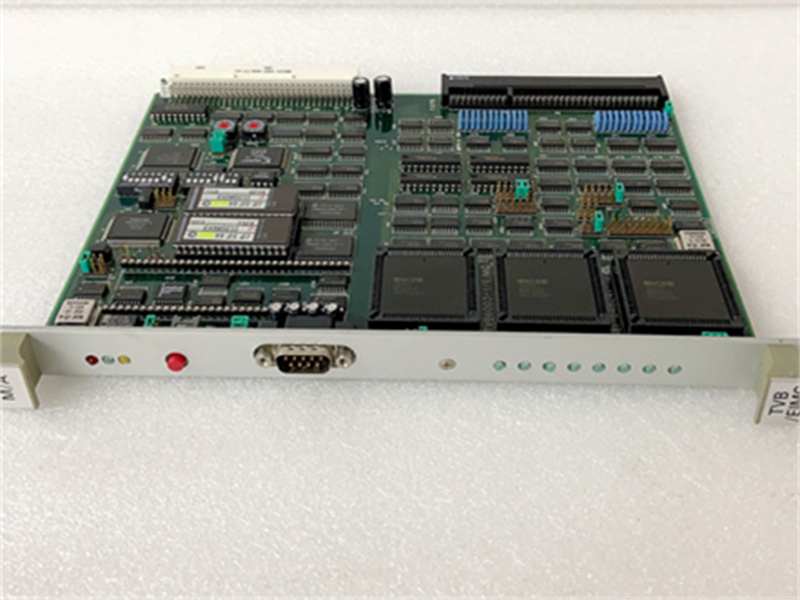

ماژول پردازنده آنالوگ IS210BAPAH1A GE

شرح:

IS10BAPAH1A یک ماژول پردازنده آنالوگ سری Mark VI است که توسط جنرال الکتریک (GE) برای استفاده در سیستم‌های کنترل توربین گازی GE Spedtronic طراحی و ساخته شده است.

این ماژول پردازنده آنالوگ نقش مهمی در مدیریت و تنظیم سیگنال‌های آنالوگ مرتبط با عملکرد توربین گازی ایفا می‌کند. سیستم‌های کنترل توربین گازی برای اطمینان از عملکرد، راندمان و ایمنی بهینه، نیاز به نظارت و تنظیم دقیق پارامترهای مختلف دارند. ماژول پردازنده آنالوگ به پردازش سیگنال‌های آنالوگ پیوسته تولید شده توسط حسگرها و ابزارها در سراسر سیستم توربین گازی کمک می‌کند.

Mark VI از یک طراحی کنترل متمرکز بهره می‌برد که در هسته خود یک ماژول کنترل مرکزی با یک قفسه کارت VME با ظرفیت ۱۳ یا ۲۱ اسلات دارد. این پلتفرم می‌تواند برای ادغام سیستم‌های کنترل جزیره قدرت و تجهیزات کمکی مورد استفاده قرار گیرد. در مقابل، Mark VIe یک سیستم کنترل توزیع‌شده است که در آن پردازش کنترل از طریق گره‌ها در سراسر سیستم توزیع می‌شود. سپس این گره‌ها توسط یک توزیع‌کننده مرکزی کنترل می‌شوند.

ماژول پردازنده آنالوگ IS210BAPAH1A برای تنظیم و پردازش سیگنال‌های آنالوگ از سنسورهای مختلف مورد استفاده در سیستم‌های کنترل توربین گاز و توربین بخار طراحی شده است.

قبل از دیجیتالی شدن، بایاس DC را حذف کرده و اجزای AC را از طریق یک مبدل آنالوگ به دیجیتال تقویت می‌کند و در نتیجه وضوح را بهبود می‌بخشد. این امر کنترل و نظارت دقیق بر پارامترهای کلیدی مانند جریان سوخت، فرآیند احتراق و سرعت توربین را تضمین می‌کند.

پارامترها:

ولتاژ ورودی: ۱۲۵ ولت DC
ولتاژ خروجی: ۲۴ ولت DC
دمای عملیاتی: -30 تا +65 درجه سانتیگراد
نصب: ریل DIN
منبع تغذیه: ۲۸ ولت DC، ۰.۵ آمپر DC
ورودی فشار: ۱۲ تا ۱۸.۵ ولت DC
خروجی توان سنسور: ۱۲ تا ۱۸.۵ ولت DC، ۲.۹ تا ۴.۳ میلی آمپر DC
کانال‌های تنظیم سیگنال آنالوگ: ۱۸
کانال‌های ورودی آنالوگ به دیجیتال: ۲۴
ویژگی‌ها:

• رابط حسگر

توربین‌های گازی حسگرهای متعددی دارند که پارامترهایی مانند دما، فشار، سرعت و جریان سوخت را اندازه‌گیری می‌کنند. ماژول پردازنده آنالوگ با این حسگرها ارتباط برقرار می‌کند تا سیگنال‌های آنالوگ نشان‌دهنده این کمیت‌های فیزیکی را دریافت کند.

• تهویه مطبوع

سیگنال‌های آنالوگ از حسگرها ممکن است قبل از استفاده برای اهداف کنترلی، نیاز به تنظیم داشته باشند. ماژول پردازنده آنالوگ شامل اجزایی مانند تقویت‌کننده‌ها، فیلترها و مبدل‌ها برای تنظیم و مقیاس‌بندی مناسب این سیگنال‌ها است.

• تولید سیگنال کنترل

سپس از سیگنال‌های آنالوگ پردازش‌شده برای تولید سیگنال‌های کنترلی استفاده می‌شود که جنبه‌های مختلف عملکرد توربین گاز را کنترل می‌کنند. این می‌تواند شامل تنظیم نرخ جریان سوخت، کنترل فرآیند احتراق یا مدیریت سرعت توربین باشد.

• کنترل بازخورد

سیستم‌های کنترل توربین گازی اغلب از حلقه‌های فیدبک برای نظارت مداوم بر عملکرد توربین و انجام تنظیمات در لحظه استفاده می‌کنند. ماژول پردازنده آنالوگ می‌تواند در پردازش سیگنال‌های فیدبک برای حفظ عملکرد پایدار و کارآمد نقش داشته باشد.

• تشخیص خطا و تشخیص ناقص

پردازنده‌های آنالوگ را می‌توان طوری برنامه‌ریزی کرد که سیگنال‌های آنالوگ را برای یافتن ناهنجاری‌هایی که ممکن است نشان‌دهنده‌ی خطا یا بی‌نظمی در سیستم باشند، تجزیه و تحلیل کنند. تشخیص زودهنگام مشکلات برای جلوگیری از آسیب و تضمین قابلیت اطمینان توربین بسیار مهم است.

• سازگاری با سیستم‌های دیجیتال

اگرچه پردازش آنالوگ ضروری است، سیستم‌های کنترل توربین گازی مدرن اغلب اجزای آنالوگ و دیجیتال را ادغام می‌کنند. ماژول پردازنده آنالوگ می‌تواند با کنترل‌کننده‌های دیجیتال و سیستم‌های ارتباطی برای تبادل اطلاعات و اجرای استراتژی‌های کنترل هماهنگ، ارتباط برقرار کند.

سوالات متداول:

۱. ماژول پردازنده آنالوگ چگونه در تولید سیگنال‌های کنترل توربین گازی مشارکت می‌کند؟

این ماژول از سیگنال‌های آنالوگ پردازش‌شده برای تولید سیگنال‌های کنترلی استفاده می‌کند که بر جنبه‌های کلیدی عملکرد توربین گازی تأثیر می‌گذارند. این ممکن است شامل تنظیم جریان سوخت، مدیریت فرآیند احتراق و کنترل سرعت توربین برای حفظ راندمان و پایداری باشد.

۲. هدف اصلی برد IS210BAPAH1A چیست؟

هدف اصلی برد IS210BAPAH1A، شرطی‌سازی سیگنال‌های آنالوگ با حذف بایاس DC و تقویت اجزای AC و در نتیجه به حداکثر رساندن وضوح است.
۳. IS210BAPAH1A شامل چند کانال آماده‌سازی سیگنال آنالوگ است؟

IS210BAPAH1A شامل ۱۸ کانال آنالوگ برای تنظیم سیگنال است.
۴. IS210BAPAH1A از چند کانال ورودی A/D پشتیبانی می‌کند؟

IS210BAPAH1A از 24 کانال ورودی A/D پشتیبانی می‌کند.
۵. نقش لایه‌های اترنت فیزیکی PHY0 و PHY1 در IS210BAPAH1A چیست؟

لایه‌های اترنت فیزیکی PHY0 و PHY1 در IS210BAPAH1A ارتباط داده و ادغام با سیستم کنترل را تسهیل می‌کنند.
۶. نقش IS210BAPAH1A در سیستم کنترل توربین گازی چیست؟

IS210BAPAH1A در مدیریت و تنظیم سیگنال‌های آنالوگ مربوط به عملکرد توربین گازی بسیار مهم است.
۷. چگونه IS210BAPAH1A راندمان توربین گازی را بهبود می‌بخشد؟

IS210BAPAH1A با تنظیم دقیق سیگنال‌های آنالوگ، راندمان توربین گازی را بهبود می‌بخشد و در نتیجه وضوح و دقت را افزایش می‌دهد.
