تولید
|
ای بی بی |
|
مدل
|
TU848
|

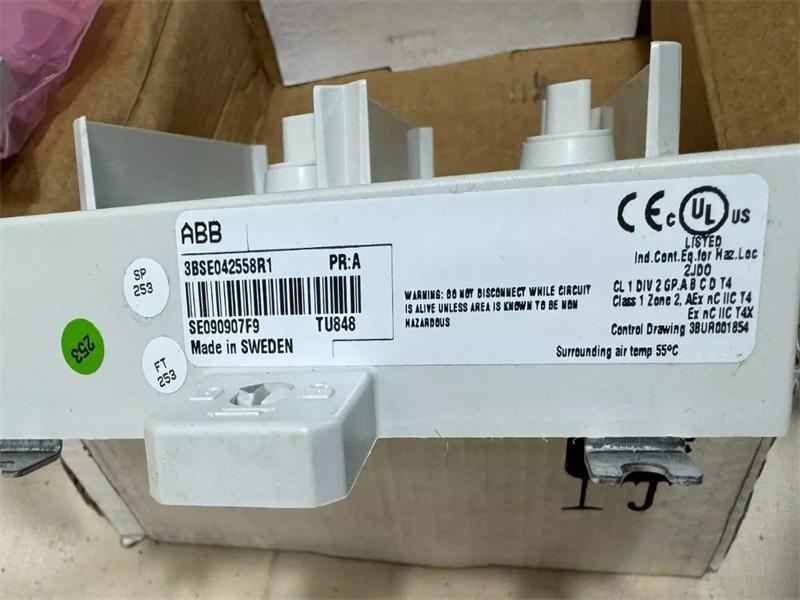

| شماره پ.ن. |
3BSE042558R1
|
| کاتالوگ | ورودی/خروجی‌های S800 |
| توضیحات |
واحدهای ترمینال ماژول افزونه
|
| مبدا | سوئد/مالت/هند |
| کد HS |
۸۵۳۸۹۰۹۱
|
| ابعاد |
۱۳ * ۱۸ * ۱.۷ (سانتی‌متر)
|
| وزن | ۰.۴۵ کیلوگرم |
شرح:

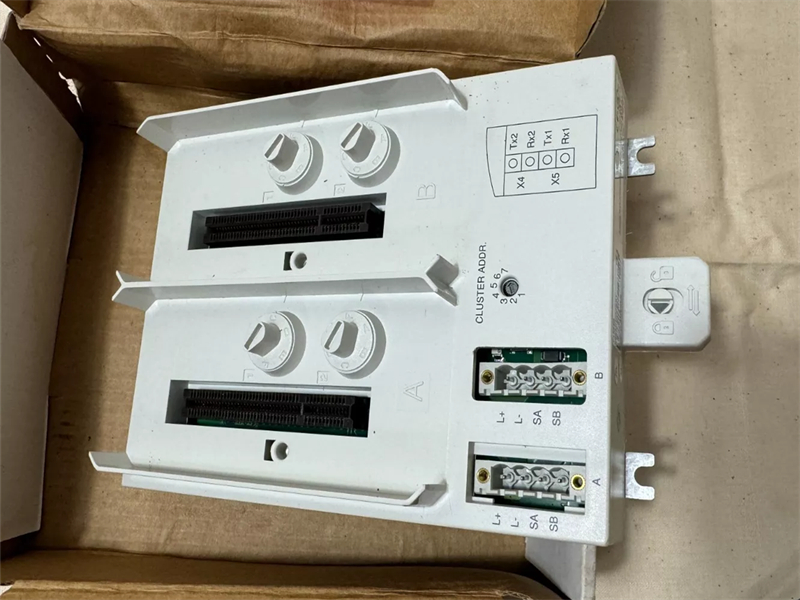

TU848 یک واحد خاتمه ماژول (MTU) برای پیکربندی افزونه مودم ماژول باس نوری TB840/TB840A است.
MTU یک واحد غیرفعال است که دارای اتصالاتی برای منبع تغذیه دوگانه (یکی برای هر مودم)، دو ModuleBus الکتریکی، دو TB840/TB840A و یک سوئیچ چرخشی برای تنظیم آدرس خوشه (1 تا 7) است.
دو کلید مکانیکی برای پیکربندی MTU برای انواع ماژول‌های مناسب استفاده می‌شود. هر کلید شش موقعیت دارد که در مجموع ۳۶ پیکربندی مختلف را ارائه می‌دهد. این پیکربندی‌ها را می‌توان با یک پیچ‌گوشتی تغییر داد.
واحد ترمینال TU848 دارای اتصالات منبع تغذیه جداگانه است و TB840/TB840A را به ورودی/خروجی‌های افزونه متصل می‌کند. واحد ترمینال TU849 دارای اتصالات منبع تغذیه جداگانه است و TB840/TB840A را به ورودی/خروجی‌های غیر افزونه متصل می‌کند.
ویژگی‌ها و مزایا
• اتصال دوگانه منبع تغذیه
• یک سوئیچ چرخشی برای تنظیم آدرس خوشه
• کلید مکانیکی از وارد کردن نوع ماژول اشتباه جلوگیری می‌کند
• ماژول باس افزونه
• دستگاه چفت شونده به ریل DIN برای قفل کردن و اتصال به زمین
• قابل نصب روی ریل DIN
سوالات متداول:
۱. چه چیزهایی هستند؟
کلیدهای مکانیکی
از
TU848
?
۳۶ ترکیب مختلف
۲. چیست؟
توزیع جریان ماژول باس
از
TU848
?
حداکثر ۵ ولت ۱.۵ آمپر
۲۴ ولت ۱.۵ آمپر
لینک دیتاشیت:
TU848 ABB 3BSE042558R1، واحدهای ترمینال ماژول افزونه
پی دی اف
برگه اطلاعات
