تولید
|
ای بی بی |
|
مدل
|
TU842
|
| شماره پ.ن. |
3BSE020850R1
|
| کاتالوگ | ورودی/خروجی‌های S800 |
| توضیحات |
واحدهای ترمینال ماژول افزونه
|
| مبدا | سوئد/مالت/هند |
| کد HS |
۸۵۳۸۹۰۹۱
|
| ابعاد |
۱۳ * ۱۲ * ۶.۴ (سانتی‌متر)
|
| وزن | ۰.۶ کیلوگرم |

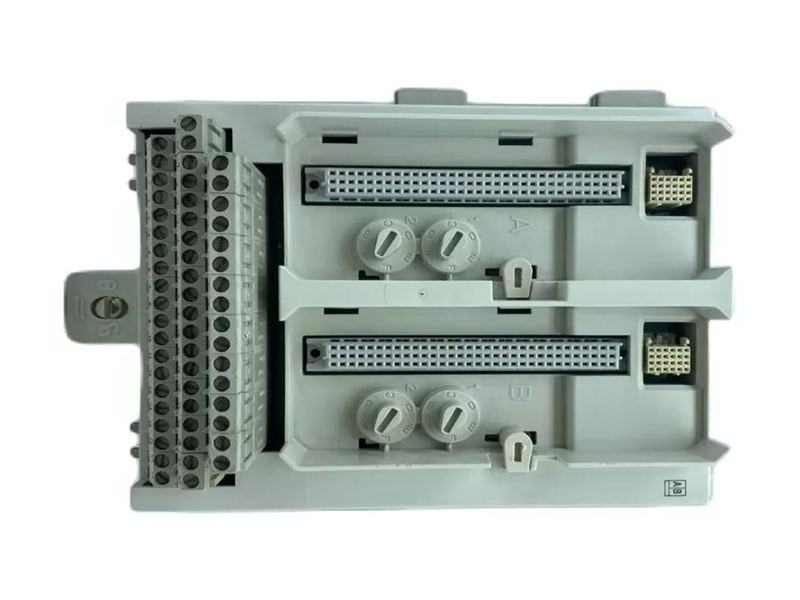

شرح:
TU842 MTU می‌تواند تا ۱۶ کانال ورودی/خروجی و ۲+۲ اتصال ولتاژ فرآیند داشته باشد. هر کانال دارای دو اتصال ورودی/خروجی و یک اتصال ZP است. حداکثر ولتاژ نامی ۵۰ ولت و حداکثر جریان نامی ۳ آمپر در هر کانال است.
MTU دو ModuleBuses را به هر ماژول I/O و MTU بعدی توزیع می‌کند. همچنین با انتقال سیگنال‌های موقعیت خروجی به MTU بعدی، آدرس صحیح را برای ماژول‌های I/O تولید می‌کند.
MTU را می‌توان روی ریل استاندارد DIN نصب کرد. این دستگاه دارای یک ضامن مکانیکی است که MTU را به ریل DIN قفل می‌کند.
چهار کلید مکانیکی، دو کلید برای هر ماژول ورودی/خروجی، برای پیکربندی MTU برای انواع مختلف ماژول‌های ورودی/خروجی استفاده می‌شوند. این فقط یک پیکربندی مکانیکی است و بر عملکرد MTU یا ماژول ورودی/خروجی تأثیری ندارد. هر کلید شش موقعیت دارد که در مجموع ۳۶ پیکربندی مختلف را ارائه می‌دهد.
ویژگی‌ها و مزایا
- نصب کامل ماژول‌های ورودی/خروجی با استفاده از اتصالات سه سیمه و توزیع برق میدانی.
- تا 16 کانال سیگنال‌های میدانی و اتصالات تغذیه فرآیند.
-اتصال به دو ماژول ModuleBuses و ماژول‌های ورودی/خروجی.
-کلیدزنی مکانیکی از وارد کردن ماژول ورودی/خروجی اشتباه جلوگیری می‌کند.
- وسیله اتصال به ریل DIN برای اتصال به زمین.
- قابلیت نصب روی ریل DIN
سوالات متداول:
۱. کدام ماژول‌های ورودی و خروجی با TU482 استفاده می‌شوند؟
AI843، AO845، AO845A، DI840، DI880، DO840، DO880 و DP840
۲. چه چیزهایی هستند؟
اندازه‌های قابل قبول سیم
از
TU482
?
۲۴ ولت ۱.۵ آمپر جامد: ۰.۲ - ۴ میلی‌متر مربع
رشته‌ای: 0.2 - 2.5 میلی‌متر مربع، 24 - 12 AWG
گشتاور توصیه شده: 0.5 - 0.6 نیوتن متر
طول لایه برداری: 7 میلی متر
لینک دیتاشیت:
TU842 ABB 3BSE020850R1، واحدهای ترمینال ماژول افزونه
پی دی اف
برگه اطلاعات
