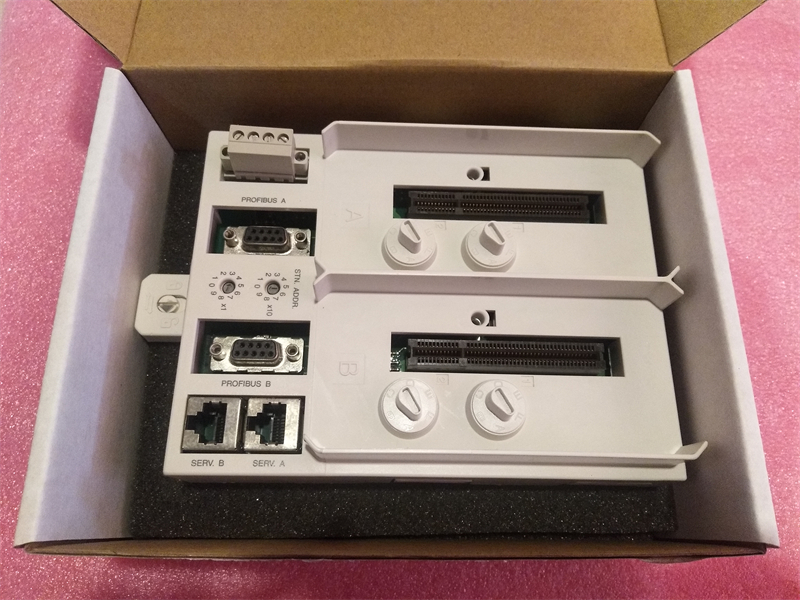

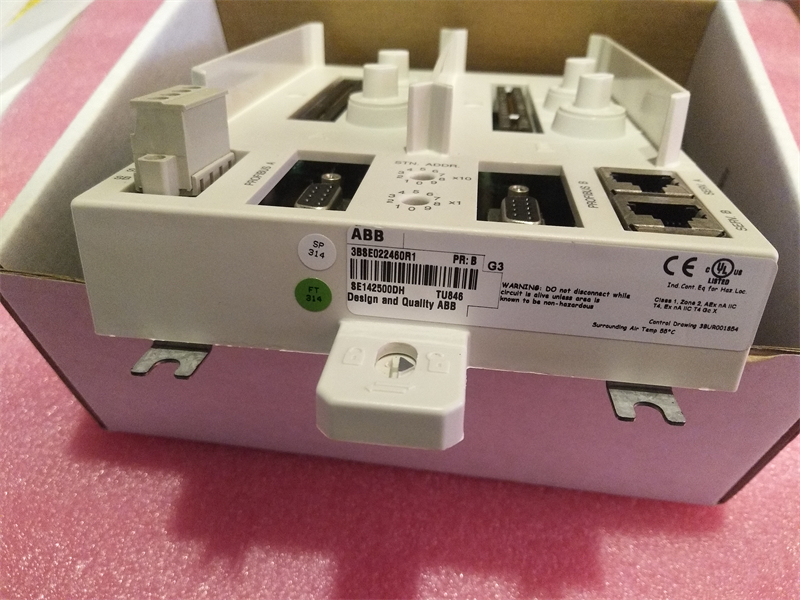

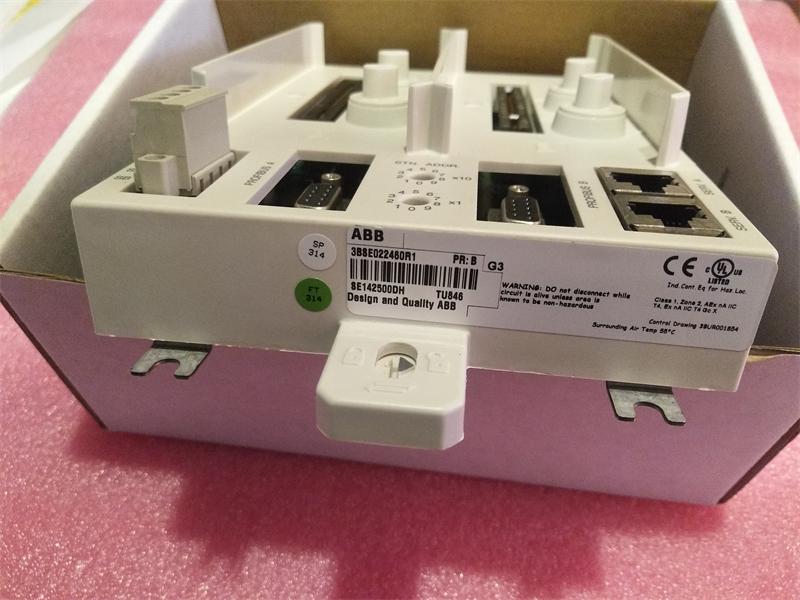

TU846 ABB 3BSE022460R1، واحدهای ترمینال ماژول افزونه

شرح:

TU846 یک واحد خاتمه ماژول (MTU) برای پیکربندی افزونه رابط ارتباط میدانی CI840/CI840A و ورودی/خروجی افزونه است. MTU یک واحد غیرفعال است که دارای اتصالاتی برای منبع تغذیه، دو ماژول باس الکتریکی، دو CI840/CI840A و دو سوئیچ چرخشی برای تنظیمات آدرس ایستگاه (0 تا 99) است.

یک پورت نوری ModuleBus TB842 می‌تواند از طریق TB846 به TU846 متصل شود. چهار کلید مکانیکی، دو کلید برای هر موقعیت، برای پیکربندی MTU برای انواع مناسب ماژول‌ها استفاده می‌شوند. هر کلید شش موقعیت دارد که در مجموع ۳۶ پیکربندی مختلف را ارائه می‌دهد.

واحد خاتمه ماژول برای CI840/CI840A دوگانه، I/O اضافی. TU846 با ماژول‌های I/O اضافی و TU847 با ماژول‌های I/O تکی استفاده می‌شوند. حداکثر طول ModuleBus از TU846 تا خاتمه‌دهنده ModuleBus 2.5 متر است. TU846/TU847 برای برداشتن به فضایی در سمت چپ نیاز دارد. با وصل شدن برق، قابل تعویض نیست.


TU846 یک واحد خاتمه ماژول (MTU) برای پیکربندی افزونه رابط ارتباط میدانی CI840 و ورودی/خروجی افزونه است. MTU یک واحد غیرفعال است که دارای اتصالاتی برای منبع تغذیه، دو ماژول باس الکتریکی، دو CI840 و دو سوئیچ چرخشی برای تنظیمات آدرس ایستگاه (0 تا 99) است. یک پورت نوری ModuleBus TB842 می‌تواند از طریق TB846 به TU846 متصل شود. چهار کلید مکانیکی، دو کلید برای هر موقعیت، برای پیکربندی MTU برای انواع مناسب ماژول‌ها استفاده می‌شود. هر کلید شش موقعیت دارد که در مجموع 36 پیکربندی مختلف را ارائه می‌دهد.

ویژگی‌ها و مزایا
• اتصال منبع تغذیه.
• دو اتصال PROFIBUS.
• دو اتصال ابزار سرویس.
• دو کلید چرخشی برای تنظیم آدرس ایستگاه.
• اتصال برای دو ModuleBuses.
• کانکتور برای پورت نوری ModuleBus.
• کلیدزنی مکانیکی از درج نوع ماژول اشتباه جلوگیری می‌کند.
• وسیله اتصال به ریل DIN برای قفل کردن و اتصال به زمین.
• قابل نصب روی ریل DIN.
