تولید
|
ای بی بی |
|
مدل
|
TU844
|
| شماره پ.ن. |
3BSE021445R1
|
| کاتالوگ | ورودی/خروجی‌های S800 |
| توضیحات |
واحدهای ترمینال ماژول افزونه
|
| مبدا | سوئد/مالت/هند |
| کد HS |
۸۵۳۸۹۰۹۱
|
| ابعاد |
۱۳ * ۱۸ * ۶.۴ (سانتی‌متر)
|
| وزن | ۰.۶ کیلوگرم |

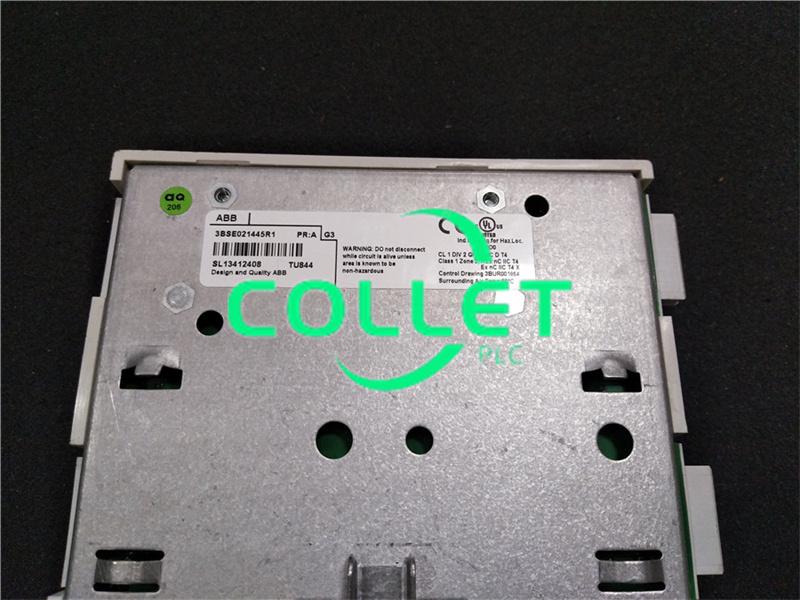

شرح:

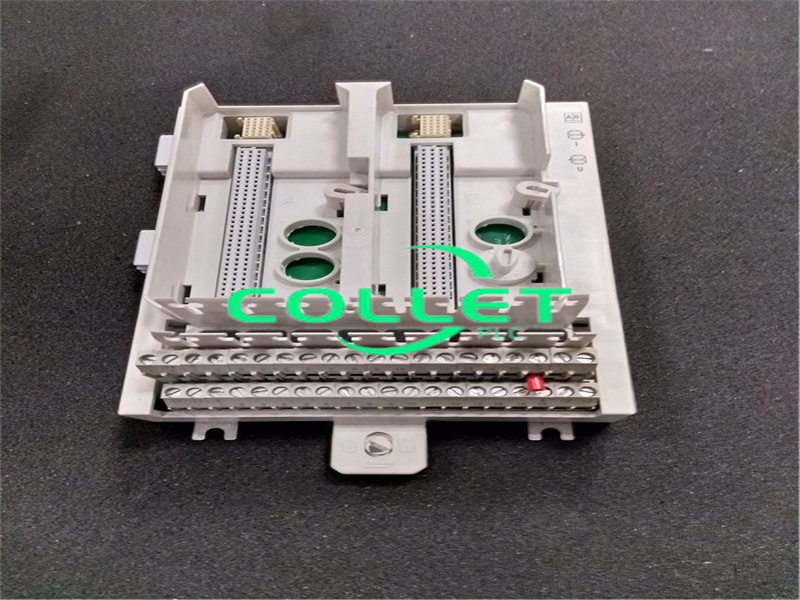

TU844 MTU می‌تواند تا ۸ کانال ورودی/خروجی و ۲+۲ اتصال ولتاژ فرآیند داشته باشد. هر کانال دارای دو اتصال ورودی/خروجی و یک اتصال ZP است. سیگنال‌های ورودی از طریق استیک‌های شنت جداگانه، TY801، متصل می‌شوند. استیک شنت برای انتخاب بین ورودی ولتاژ و جریان استفاده می‌شود. حداکثر ولتاژ نامی ۵۰ ولت و حداکثر جریان نامی ۲ آمپر در هر کانال است.
MTU دو ModuleBuses را توزیع می‌کند، یکی به هر ماژول I/O و یکی به MTU بعدی. همچنین با انتقال سیگنال‌های موقعیت خروجی به MTU بعدی، آدرس صحیح را برای ماژول‌های I/O تولید می‌کند.
MTU را می‌توان روی ریل استاندارد DIN نصب کرد. این دستگاه دارای یک ضامن مکانیکی است که MTU را به ریل DIN قفل می‌کند.
چهار کلید مکانیکی، دو کلید برای هر ماژول ورودی/خروجی، برای پیکربندی MTU برای انواع مختلف ماژول‌های ورودی/خروجی استفاده می‌شوند. این فقط یک پیکربندی مکانیکی است و بر عملکرد MTU یا ماژول ورودی/خروجی تأثیری ندارد. هر کلید شش موقعیت دارد که در مجموع ۳۶ پیکربندی مختلف را ارائه می‌دهد.
ویژگی‌ها و مزایا
- نصب کامل ماژول‌های ورودی/خروجی با استفاده از اتصالات دو سیمه و توزیع برق میدانی.
- تا 8 کانال سیگنال‌های میدانی و اتصالات تغذیه فرآیند.
-اتصال به دو ماژول ModuleBuses و ماژول‌های ورودی/خروجی.
-کلیدزنی مکانیکی از وارد کردن ماژول ورودی/خروجی اشتباه جلوگیری می‌کند.
- وسیله اتصال به ریل DIN برای اتصال به زمین.
- قابلیت نصب روی ریل DIN
سوالات متداول:
۱. حداکثر جریان به ازای هر کانال ورودی/خروجی چقدر است؟
TU844
?
2A
۲. چه چیزهایی هستند؟
اندازه‌های قابل قبول سیم
TU844
?
جامد: 0.2 - 4 میلی‌متر مربع
رشته‌ای: 0.2 - 2.5 میلی‌متر مربع، 24 - 12 AWG
گشتاور توصیه شده: 0.5 - 0.6 نیوتن متر
طول لایه برداری: 7 میلی متر
لینک دیتاشیت:
TU844 ABB 3BSE021445R1، واحدهای ترمینال ماژول افزونه
پی دی اف
برگه اطلاعات
