تولید
|
ای بی بی |
|
مدل
|
07KR91
|
| شماره پ.ن. |
GJR5250000R0303
|
| کاتالوگ | ورودی/خروجی‌های S800 |
| توضیحات |

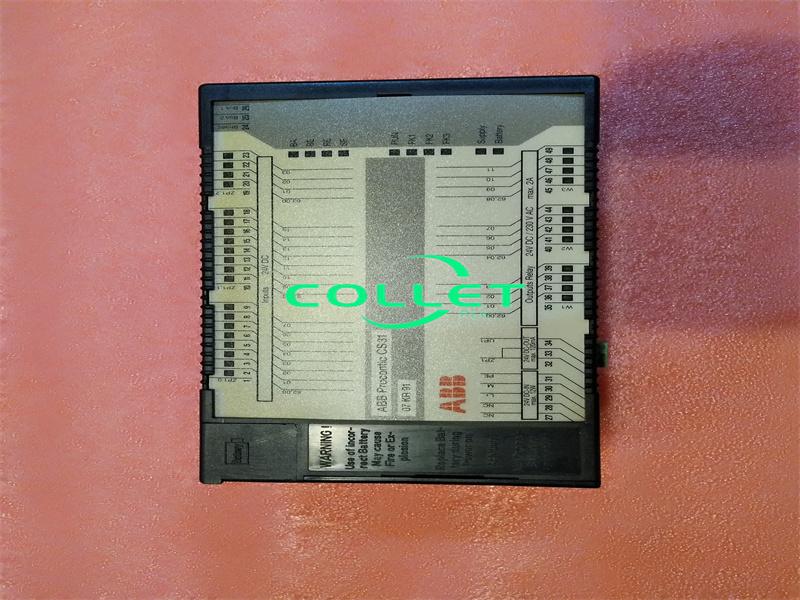

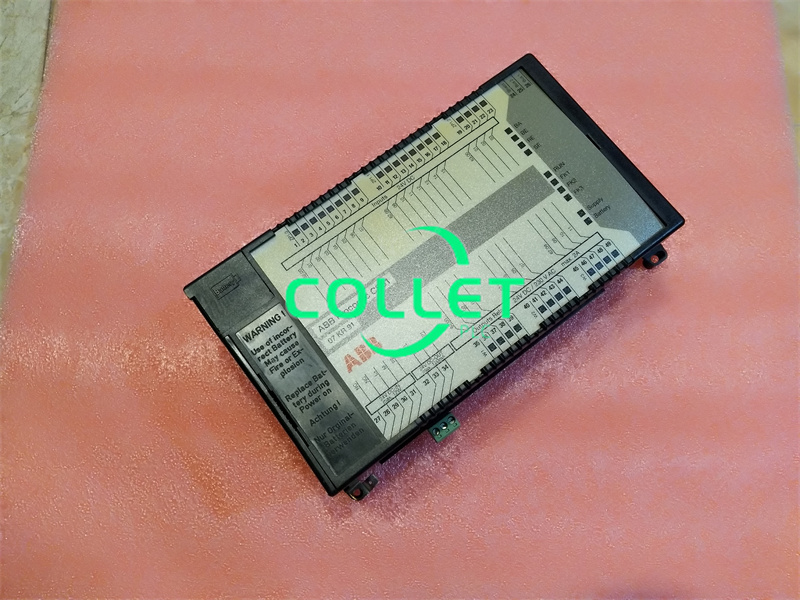

واحد پایه
|
| مبدا | سوئد/مالت/هند |
| کد HS |
۸۵۳۸۹۰۹۱
|
| ابعاد |
24 * 14 * 8.5 (سانتی متر)
|
| وزن | ۱.۶ کیلوگرم |
شرح:
واحد پایه 07 KR 91 به صورت زیر عمل می‌کند:
· استاد اتوبوس در سیستم اتوماسیون غیرمتمرکز Advant Controller 31 یا مانند آن
· برده (پردازنده از راه دور) در سیستم اتوماسیون غیرمتمرکز Advant Controller 31 یا به عنوان
· واحد پایه مستقل.
این ماژول در دو نسخه با ولتاژ تغذیه ۲۴ ولت DC و ۱۱۵/۲۳۰ ولت AC ارائه می‌شود:
07 KR 91 R303: (همان عملکرد R202)
این دستگاه دارای ولتاژ منبع تغذیه AC 115/230 ولت است. این دستگاه یک ولتاژ خروجی 24 ولت برای تغذیه ورودی‌های دیجیتال خود فراهم می‌کند.
07 KR 91 R353: (همان عملکرد R252)
این دستگاه دارای ولتاژ منبع تغذیه ۲۴ ولت DC است. این دستگاه دارای یک رابط اضافی برای اتصال ماژول‌های ارتباطی (به عنوان مثال ۰۷ KP ۹۰) می‌باشد.
هر دو نسخه دارای ویژگی‌های اصلی زیر هستند:
۱.۱.۱ ویژگی‌های اصلی
هر دو نسخه ماژول دارای ویژگی‌های زیر هستند:
· 20 ورودی دیجیتال
· ۱۲ خروجی رله دیجیتال
· ۱ ورودی شمارش برای شمارش فرکانس‌ها تا ۱۰ کیلوهرتز
· ۱ رابط گذرگاه سیستم CS31 برای گسترش سیستم.
· رابط سریال COM1
- به عنوان رابط برنامه‌نویسی تنظیم شده است
- می‌تواند به عنوان رابط ASCII برای اتصال دستگاه‌های جانبی (مثلاً دستگاه‌های MMC) تنظیم شود
· ساعت بلادرنگ
· LED ها برای نمایش سیگنال های ورودی و خروجی دیجیتال و همچنین شرایط کار و پیام های خطا
· بلوک‌های ترمینال پیچی قابل جدا شدن
· اتصال با پیچ یا با قرار دادن دستگاه روی ریل DIN
باتری لیتیومی 07 LE 90 را می‌توان به منظور موارد زیر در محفظه باتری قرار داد:
- ذخیره و پشتیبان‌گیری از برنامه کاربر در RAM
- ذخیره و پشتیبان‌گیری از داده‌هایی که علاوه بر این در RAM موجود هستند، مثلاً وضعیت پرچم‌ها
- پشتیبان گیری از زمان و تاریخ (ساعت در زمان واقعی)
· کلید RUN/STOP برای شروع و توقف اجرای برنامه
· توابع تشخیص گسترده
- خودآزمایی واحد پایه
- عیب‌یابی باس سیستم CS31 و ماژول‌های متصل
سوالات متداول:
۱. هنگام اعمال چه اقدامات احتیاطی باید انجام شود
07KR91
?
· مراحل اتصال به زمین، همچنین اتصال به زمین پریز برق کابینت کلید.
· مدیریت گروه‌های ورودی ایزوله الکتریکی.
· مدیریت گروه‌های خروجی ایزوله الکتریکی در سه منبع ولتاژ مختلف.
· مغناطیس‌زدایی (دیود) یک شیر ۲۴ ولت DC.
۲. ولتاژ اصلی برق چقدر است؟
07KR91
متصل است؟
07KR91(R303): ولتاژ تغذیه 115 ولت AC، 230 ولت AC
ولتاژ منبع تغذیه از طریق یک ترمینال جداشونده 5 قطبی متصل می‌شود.
