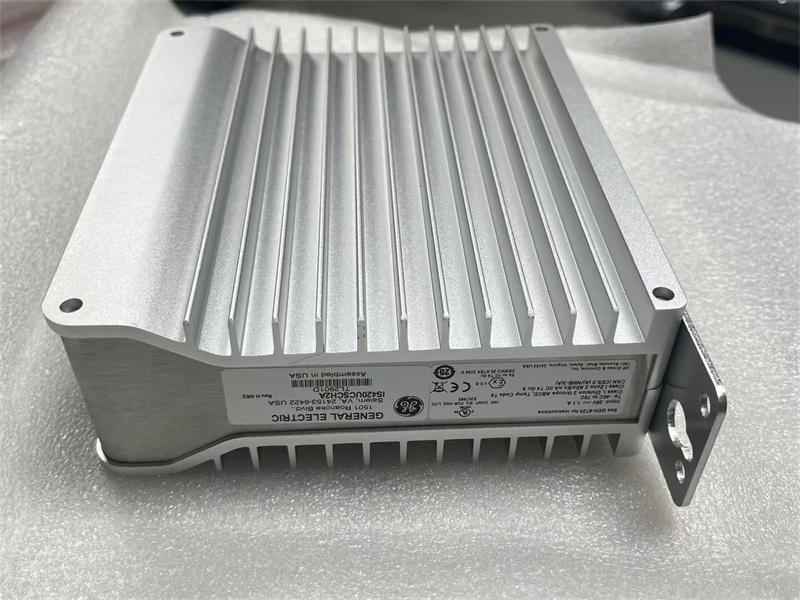

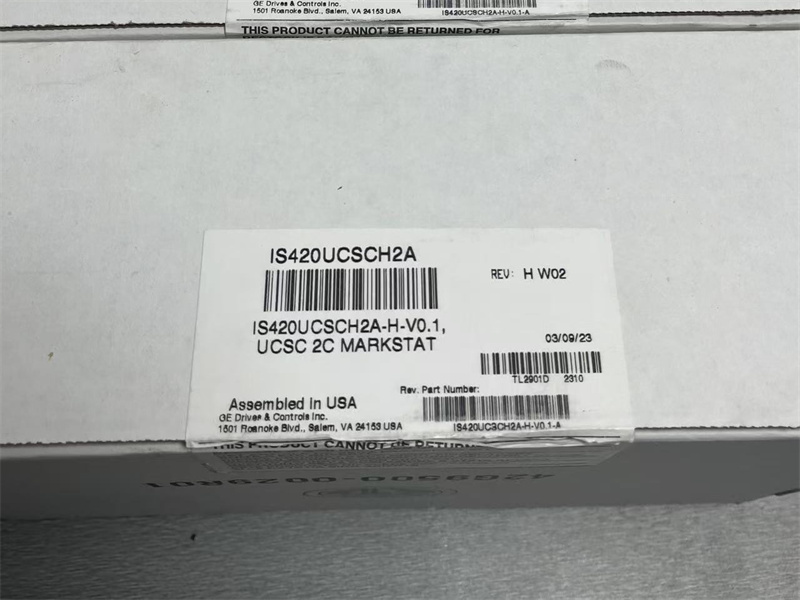

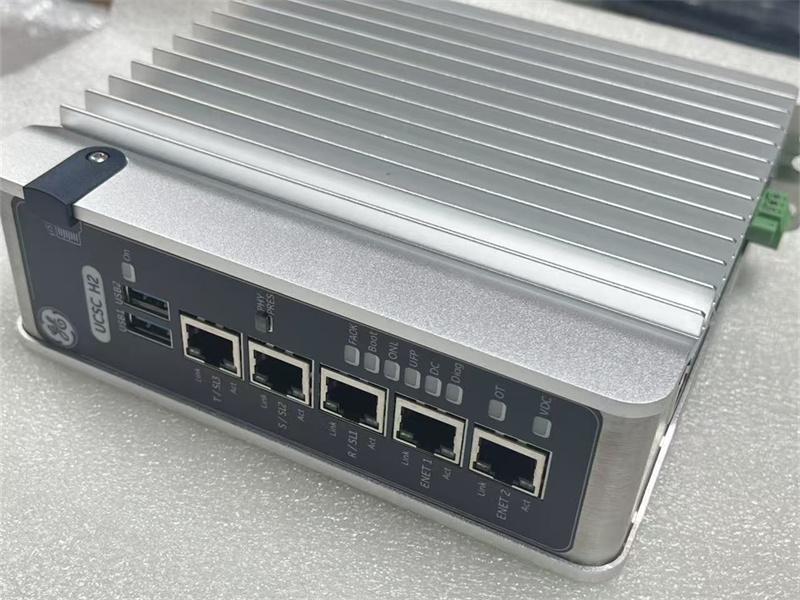

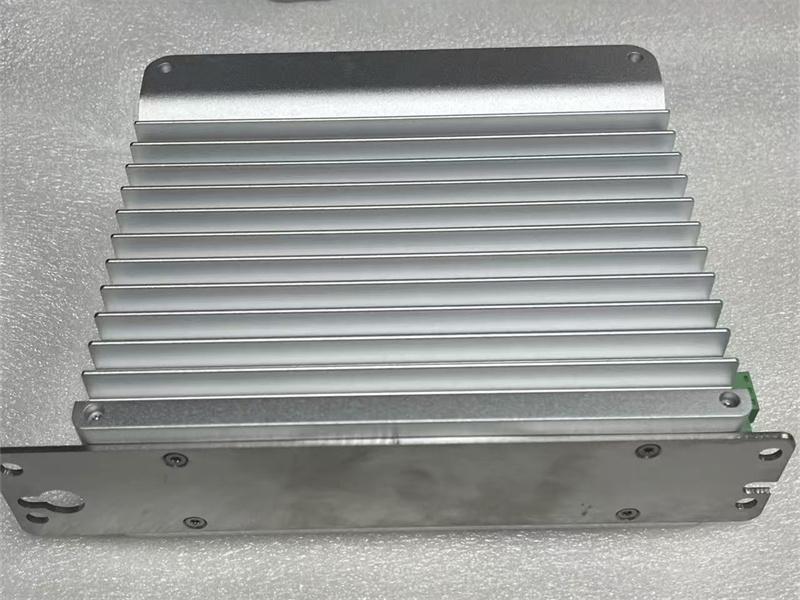

IS420UCSCH2A-G-V0.1-A GE MARK VIe UCSE ماژول

توضیحات:

IS420UCSCH2A برابر است با 1.6 گیگاهرتزماژول پردازنده دو هسته‌ای AMD G Series با فرکانس 1600MHz

سیستم کنترل Mark VIe شرکت GE Vernova یک سیستم کنترل یکپارچه است که به طور گسترده در طیف متنوعی از کاربردها از جمله توربین‌های گازی و بخار، سیستم‌های ایمنی، توربین‌های بادی، گازی‌سازی، نیروگاه‌های برق‌آبی، هسته‌ای و نیروگاه‌های سیکل ترکیبی استفاده می‌شود. این کاربردهای متنوع به یک کنترلر نیاز دارند که بتواند عملکرد بالا و انعطاف‌پذیری لازم را برای اجرای قابل‌اطمینان کنترل‌های خاص هر کاربرد ارائه دهد.

کنترلر Mark VIe UCSE یک کنترلر مستقل است که از QNX® Neutrino، یک سیستم‌عامل بلادرنگ و چندوظیفه‌ای (OS)، برای اجرای منطق سیستم کنترل مختص هر کاربرد استفاده می‌کند.

کنترلر UCSE مزایای زیر را ارائه می‌دهد:
• ماژول تکی
• بدون باتری
• بدون نیاز به تنظیم جامپر
• ToolboxST دستگاه‌های قابل برنامه‌ریزی برد میزبان برنامه کاربردی را به‌صورت برنامه‌نویسی به‌روزرسانی می‌کند

کنترلر UCSE روی یک پنل نصب می‌شود و از طریق شبکه ورودی/خروجی داخلی (IONet)، PROFINET، لینک سریال پرسرعت (HSSL) و/یا سایر رابط‌ها با ماژول‌های I/O ارتباط برقرار می‌کند.

نسخه‌های موجود کنترلر UCSE عبارتند از: UCSEH2A برای Mark VIe، UCSEH2B برای Mark VIe، LS2100e برای راه‌اندازهای استاتیک، و EX2100e برای تنظیم‌کننده‌های ولتاژ، و UCSEH2C برای تحریک‌کننده‌های استاتیک EX2100e.

عملکرد قابل اعتماد و پرسرعت
کنترلر Mark VIe UCSE برای کاربردهای صنعتی با سرعت بالا و قابلیت اطمینان بالا طراحی شده است. این کنترلر با نرم‌افزارهای مخصوص کاربرد خود بارگذاری شده است. به‌عنوان یک کنترلر توربین یا تجهیزات جانبی نیروگاه (BoP)، این سیستم از میان‌افزار Mark VIe و برنامه‌های blockware استفاده می‌کند و از رابط‌های Mark VIe IONet بهره می‌برد. IONet یک اترنت خصوصی و ویژه است که تنها از بسته‌های I/O و کنترلرهای Mark supports پشتیبانی می‌کند. پروتکل IEEE 1588 از طریق رابط‌های IONet برای همگام‌سازی ساعت ماژول‌های I/O و کنترلرها تا دقت ±100 میکروثانیه استفاده می‌شود. داده‌های خارجی از طریق رابط‌های اترنت IONet به و از IO Packها منتقل می‌شوند. این شامل ورودی/خروجی‌های فرآیند به ماژول‌های I/O است. برخلاف کنترلرهای سنتی که I/O روی بک‌پلین قرار دارد، کنترلر UCSE هیچ I/O کاربردی را میزبانی نمی‌کند. در یک مجموعه افزونه (redundant)، تمام شبکه‌های I/O به هر کنترلر متصل هستند و داده‌های ورودی کامل را برای آن‌ها فراهم می‌کنند. این معماری سخت‌افزاری و نرم‌افزاری تضمین می‌کند که هیچ نقطه منفردی از ورودی‌های کاربردی در صورت خاموش شدن کنترلر برای تعمیر یا نگهداری از دست نمی‌رود.

کنترل اختصاصی به کاربرد
کنترل‌های بهینه‌سازی نتیجه (Outcome Optimizing Controls) قابلیت‌های پیشرفته‌ای ارائه می‌دهند که معماری سیستم را ساده کرده و هزینه‌های مهندسی کاربردی را به‌طور چشمگیری کاهش می‌دهند.

طراحی انعطاف‌پذیر MarkVIe UCSE امکان استفاده از آن را نه تنها در کاربردهای کنترل توربین، بلکه در کاربردهای DCS نیز فراهم می‌کند، به‌ویژه در نیروگاه‌های بخار و گاز.

قابلیت بومی PROFINET در UCSEH2A مزایای بهره‌وری و عملکردی لازم را برای کاربردهای کنترل DCS و BoP در تولید برق فراهم می‌کند.

سوالات متداول:

1. «این چیست IS215VCMIH2CC؟
این کارت کنترلر Bus Master MKVI است توسط General Electric (GE).
2. «پردازنده مدل IS215VCMIH2CC؟
پردازنده سیگنال دیجیتال 32 بیتی Texas Instruments TMS320C32
3. «نحوه نصب برد VME IS215VCMIH2CC؟
یک برد VME برای حالت ساده (simplex) یا سه بسته I/O PAIC برای TMR را مستقیماً به کانکتورهای برد ترمینال متصل کنید

لینک دیتاشیت:

ماژول GE MARK VIe UCSE IS420UCSCH2A-G-V0.1-APDFدیتاشیت
