تولید |
GE |
|
مدل |
IS210SCLSH1A |
| شماره قطعه |
IS210SCLSH1A |
|
کاتالوگ |
MKVIe |
|
توضیحات |
برد ترمینال CORE ANALOG
|
| مبدا | USA |
| کد HS |
85389091 |
| ابعاد |
16.8*15*5.5 (CM) |
| وزن | 1.327 kg |

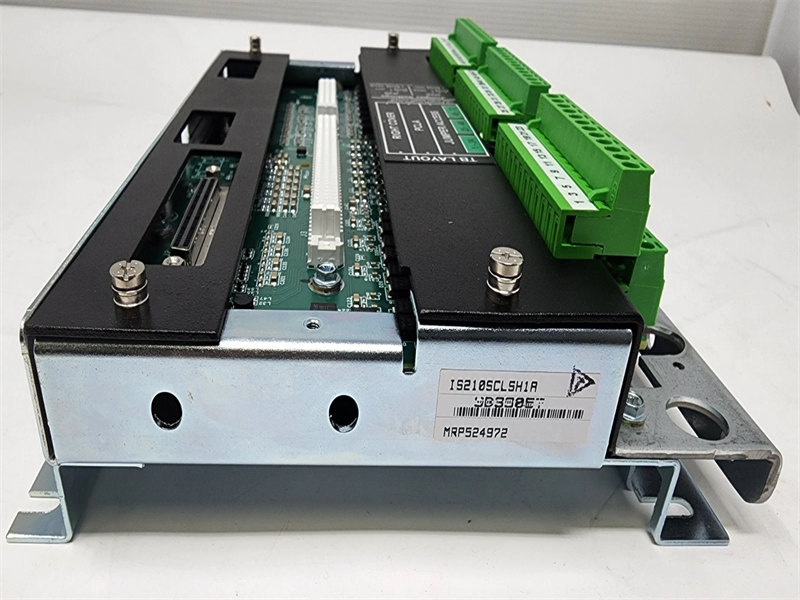

توضیحات:
Core Analog I/O برای توربینهای گاز aero-derivative (PCLA) و بردهای ترمینال Core Analog مرتبط (SCLS و SCLT) بخش بزرگی از ورودی/خروجی سیگنالهای آنالوگ مورد نیاز برای عملکرد یک موتور را فراهم میکنند. PCLA و SCLT ورودیهای ترموکوپل، ورودیهای RTD، ورودیهای ولتاژ و ورودی/خروجی حلقه جریان 4-20 mA را ارائه میدهند. PCLA میتواند در سیستمهای کنترل simplex controller simplex I/O، dual controller simplex I/O، dual controller TMR I/O و TMR controller TMR I/O بهکار رود. یک برد ترمینال SCLT واحد، سیگنالهای ورودی را به یک یا سه PCLA متصل شده هدایت میکند.
PCLA رابط الکتریکی بین یک یا دو شبکه Ethernet I/O و برد ترمینال را فراهم میکند. این شامل یک برد پردازنده مشترک در تمام Mark VIe distributed I/O است. ورودی به ماژول PCLA از طریق دو کانکتور Ethernet RJ-45 و یک کانکتور تغذیه 28 V dc P1 انجام میشود.

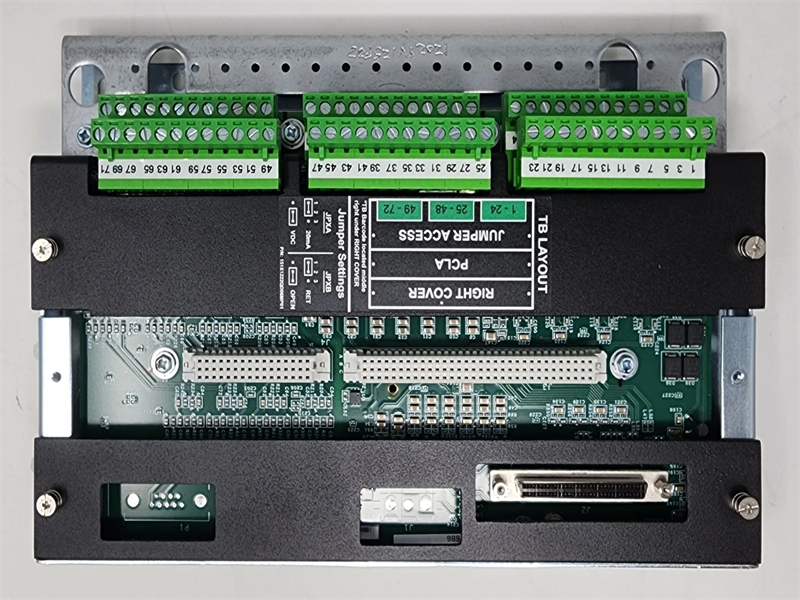

ورودی/خروجی تجهیزات میدانی از طریق 72 ترمینال جعبهای Euro-style در سمت SCLS و از طریق 48 ترمینال جعبهای Euro-style در سمت SCLT متصل میشود. اتصال به SCLS از طریق کانکتورهای 96-pin J3 و 48-pin J4 روی SCLS انجام میشود. اتصال بین SCLS و SCLT از طریق یک کابل 68-pin روی کانکتور J2 در SCLS و کانکتور JR/JS/JT در SCLT انجام میشود.

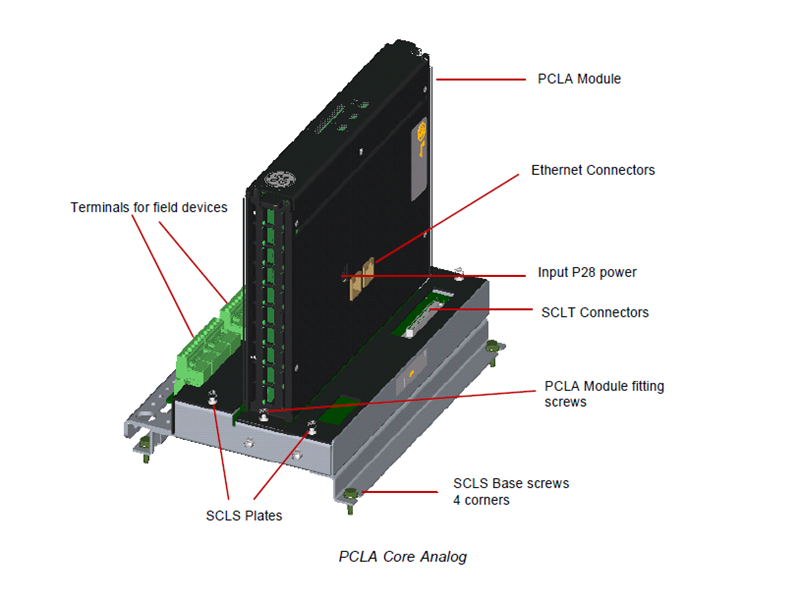

نحوه نصب ماژول PCLA?
1. برد SCLS را با استفاده از چهار سوراخ نصب در چهار گوشه بهطور ایمن نصب کنید.
2. ماژول PCLA را مستقیماً به کانکتورهای J3 و J4 برد ترمینال متصل کنید.
3. مجموعه را با استفاده از سوراخهای نصب دو طرف بهصورت مکانیکی محکم کنید.
4. اگر SCLT بخشی از پیکربندی باشد، SCLT و یک عایق پلاستیکی روی یک نگهدارنده ورق فلزی نصب میشوند که سپس روی ریل DIN نصب میشود. همچنین بهصورت اختیاری، SCLT و عایق پلاستیکی روی یک مجموعه ورق فلزی نصب شده و سپس مستقیماً به کابینت پیچ میشوند.
5. SCLS را با استفاده از یک کابل 68-pin به برد ترمینال SCLT متصل کنید. اتصال بین SCLS و SCLT از طریق یک کابل 68-pin روی کانکتور J2 در SCLS و کانکتور JR/JS/JT در SCLT انجام میشود.
6. اگر از پیکربندی simplex استفاده میکنید، کانکتور JR در SCLT را از طریق کابل 68-pin به کانکتور J2 در SCLS متصل کنید. اگر از پیکربندی TMR استفاده میکنید، کانکتورهای SCLT توسط یک اتصال شبکهای جفت میشوند. برای مثال، JR1 از طریق شبکه کنترلر R به SCLS-PCLA متصل میشود، JS از طریق کنترلر S به SCLS-PCLA متصل میشود و JT از طریق کنترلر T به SCLS-PCLA متصل میشود. مهم است که پیچهای نصب کابل بهطور کامل و فقط با دست سفت شوند تا اتصال زمین مناسب کابل تضمین شود. عدم محکمسازی کابلها ممکن است باعث شود PCLA نتواند شناسه الکترونیکی SCLT را بخواند و کیفیت سایر سیگنالها کاهش یابد.
توجه: هنگام جدا کردن کابلهای 68-pin، اطمینان حاصل کنید که پایههای ششگوش در کانکتورهای نصبشده روی برد هنگام باز کردن پیچهای دستی کابل نچرخند.
7. بسته به پیکربندی سیستم، یک یا دو کابل Ethernet وصل کنید. هنگامی که از یک اتصال IONet استفاده میشود، ماژول از طریق هر یک از پورتها بهدرستی عمل میکند. اگر از اتصال دوگانه استفاده شود، روش استاندارد اتصال ENET1 به شبکه مرتبط با کنترلر R است. با این حال، PCLA نسبت به اتصالهای Ethernet حساس نیست و عملکرد صحیح را از طریق هر پورت برقرار میکند. اگر ماژولهای TMR PCLA وجود داشته باشند، اتصال شبکه باید با اتصال انجامشده به SCLT مطابقت داشته باشد. برای مثال، ماژول PCLA با اتصال IONet کنترلر R باید کابلهایی داشته باشد که به کانکتور JR در SCLT متصل میشوند.
8. اتصال زمین سیم شیلد SCLS/SCLT را بررسی کنید. در بیشتر کاربردها، ترمینالهای زمین شیلد بهطور الکتریکی به همان ورق فلزی که برد روی آن نصب شده متصل هستند. این نصب مسیر زمین را برای ترمینالها فراهم میکند.
9. از طریق کانکتور P1 روی PCLA به ماژول برق دهید و چراغهای وضعیت برق و Ethernet را بررسی کنید.
10. از نرمافزار ToolboxST* برای پیکربندی PCLA در صورت نیاز استفاده کنید. همچنین به بخش Auto-Reconfiguration مراجعه کنید.
پردازش
برد پردازنده در تمام ماژولها یا I/O packهای Ethernet در Mark VIe مشترک است. این شامل موارد زیر است:
• پردازنده پرسرعت با حافظه RAM و flash
• دو پورت Ethernet کاملاً مستقل 10/100 با کانکتور
• تایمر watchdog سختافزاری و مدار reset
• حسگر دمای داخلی
• LEDهای نشانگر وضعیت
• شناسه الکترونیکی و قابلیت خواندن ID سایر بردها
• کانکتور ورودی برق با soft start / محدودکننده جریان
• منابع تغذیه محلی شامل sequencing و مانیتورینگ
سوالات متداول:
1. این چیست "IS210SCLSH1A?
این برد ترمینال CORE ANALOG MKVIe استتوسط General Electric (GE).
2. پردازنده مدل "IS210SCLSH1A" چیست؟
SCLS دارای 8 ترموکوپل، 4 ورودی آنالوگ، 8 RTD و 1 خروجی جریان است
3. چگونه برد VME را نصب کنیمIS210SCLSH1A?
مستقیماً ماژول PCLA را به کانکتورهای J3 و J4 برد ترمینال متصل کنید.
