تولیدکننده |
GE |
|
مدل |

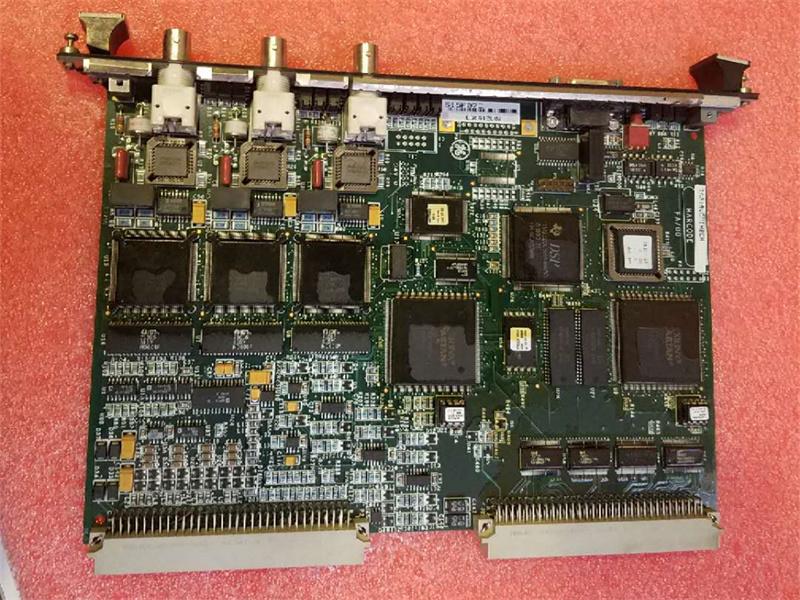

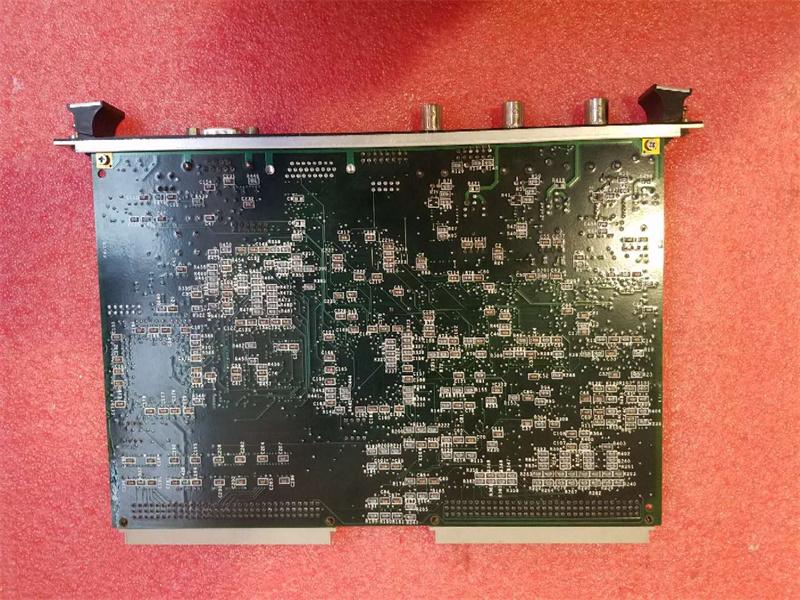

IS215VCMIH2CC |
| شماره PN |
IS215VCMIH2C |
|
کاتالوگ |
MKVI |
|
توضیحات |
کارت کنترلر مستر باس
|
| مبدأ | USA |
| کد HS |
85389091 |
| ابعاد |
28*18*3 (CM) |
| وزن | 1.15 kg |

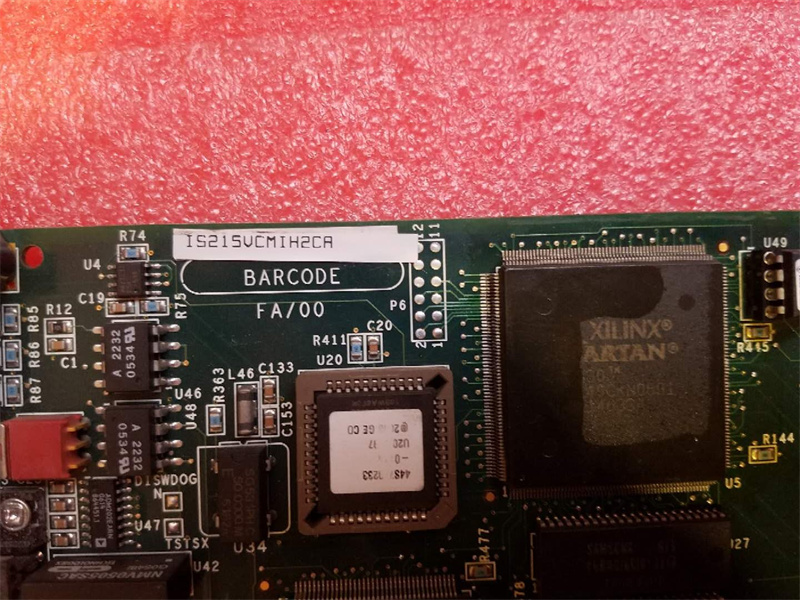

توضیحات:
VCMI رابط ارتباطی بین کنترلر و بردهای I/O است و همچنین رابط ارتباطی به شبکه کنترل سیستم که با نام IONet شناخته میشود. VCMI همچنین بهعنوان مستر گذرگاه VME در رکهای کنترل و I/O عمل میکند و شناسههای تمام بردهای داخل رک و بردهای ترمینال مرتبط با آنها را مدیریت میکند. دو نسخه از بردهای VCMI به شرح زیر است:
این شکل سه پیکربندی سیستم Simplex را با I/O محلی و راه دور با استفاده از VCMI نشان میدهد. چندین رک I/O میتوانند به IONet متصل شوند و هر رک دارای برد VCMI مخصوص به خود است. برای افزایش توان عملیاتی داده در کاربردهایی که به تأخیر کم نیاز دارند، یک پورت دوم IONet روی VCMI میتواند بهعنوان IONet موازی استفاده شود، همانطور که در بخش پایینی شکل نشان داده شده است.
ویژگیها
معماری VCMI بر پایه پردازنده سیگنال دیجیتال 32 بیتی Texas Instruments TMS320C32 (DSP) است. ویژگیهای اصلی سختافزار عبارتاند از:
· رابط با گذرگاه VME
· سه پورت اترنت 10Base2
· یک پورت سریال RS-232C
· یک پورت موازی
· پایش سیستم برق
· خواندن شناسه برد و کابل
· تایمر واچداگ پردازنده
رابط ارتباطی IONet

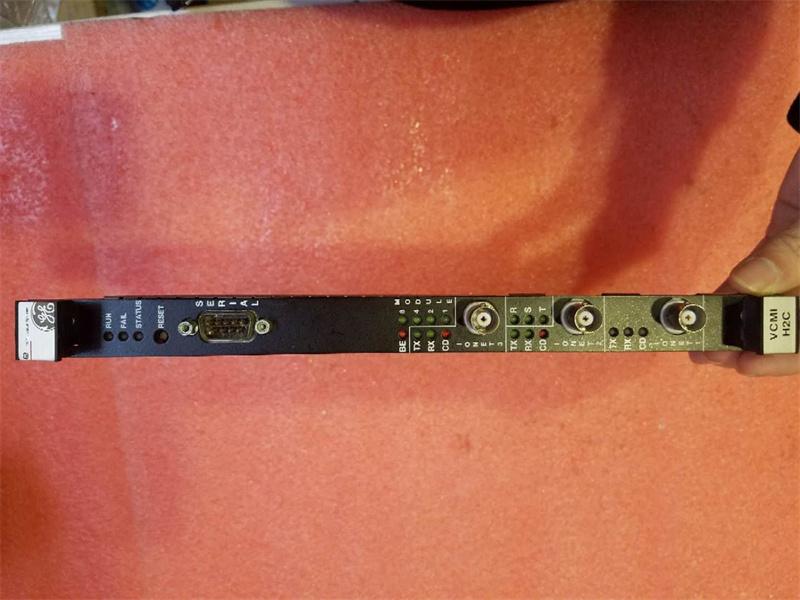

ارتباط بین ماژولهای کنترل (رکهای کنترل) و ماژولهای رابط (رکهای I/O) توسط VCMIها انجام میشود. در ماژول کنترل، VCMI بهعنوان مستر IONet عمل میکند، در حالی که در ماژول رابط بهعنوان اسلیو IONet عمل میکند. VCMI شناسه شبکه را تعیین کرده و شناسه شبکه، شناسه کانال و وضعیت را روی پنل جلویی خود نمایش میدهد.
از نظر فیزیکی، ارتباط IONet از نوع اترنت 10Base2 با استفاده از کابل کواکسیال نازک RG-58 است. VCMI از هر سه پورت بهطور همزمان پشتیبانی میکند.
VCMI بهعنوان شمارنده فریم مستر برای تمام گرههای IONet عمل میکند. فریمهای عملیاتی بهصورت متوالی شمارهگذاری میشوند و همه گرهها در IONet در یک فریم مشترک عمل میکنند. این موضوع تضمین میکند که دادههای انتخابشده بهدرستی منتقل و پردازش شوند.
جمعآوری دادههای ورودی - سیستمهای Simplex
زمانی که در یک ماژول رابط استفاده میشود، VCMI دادههای ورودی را از بردهای I/O جمعآوری کرده و از طریق IONet به ماژول کنترل ارسال میکند.
در ماژول کنترل، هنگام دریافت بستههای داده ورودی از رکهای مختلف در IONet، VCMI آنها را از طریق گذرگاه VME به کنترلر Mark VI برای پردازش منتقل میکند.
سوالات متداول:
1. "چه چیزی استIS215VCMIH2CC?
این یک کارت کنترلر مستر باس MKVI توسط General Electric (GE) است. توسط General Electric (GE).
2. پردازنده مدل "IS215VCMIH2CC?
پردازنده سیگنال دیجیتال 32 بیتی Texas Instruments TMS320C32
3. چگونه برد VME را نصب کنیم IS215VCMIH2CC?
بهطور مستقیم یک برد VME برای حالت Simplex یا سه بسته I/O از نوع PAIC برای TMR را به کانکتورهای برد ترمینال متصل کنید
لینک دیتاشیت:
کارت کنترلر مستر باس GE MKVI IS215VCMIH2CCPDFدیتاشیت
