سازنده |
GE |
|
مدل |
IS400WROGH1A |
| شماره قطعه |
IS400WROGH1ACC |
|
کاتالوگ |
MKVIe |
|
توضیحات |
برد دختر مرطوبسازی تماس
|
| مبدأ | ایالات متحده آمریکا |
| HS CODE |
85389091 |
| ابعاد |
12.1*15.1*4.19 (CM) |
| وزن | 1.25 kg |
توضیحات:

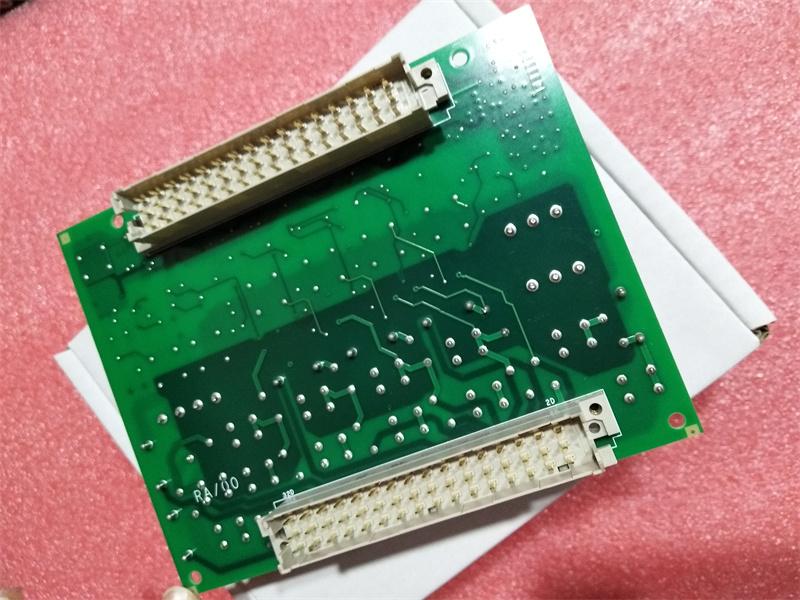

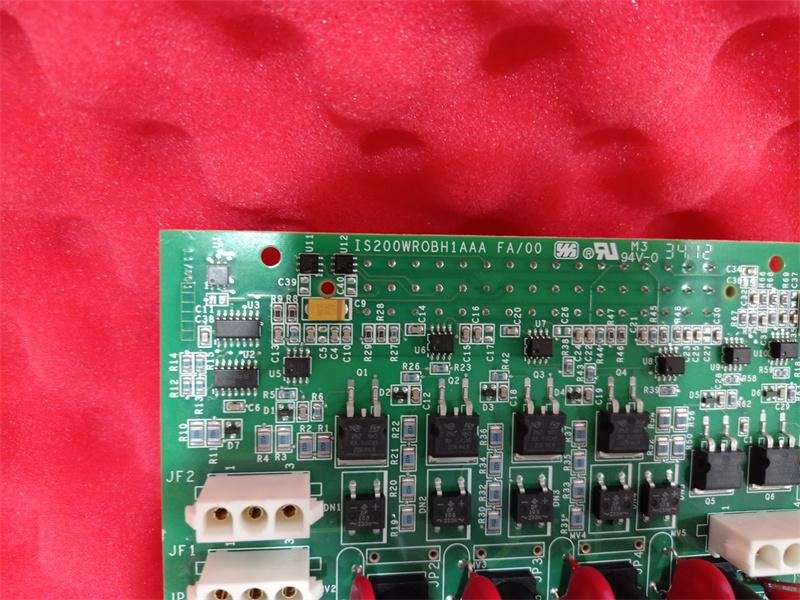

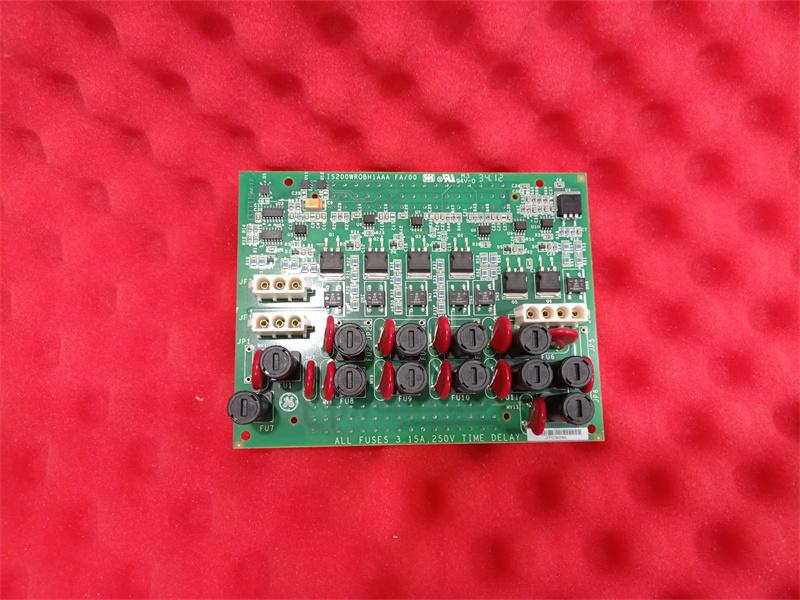

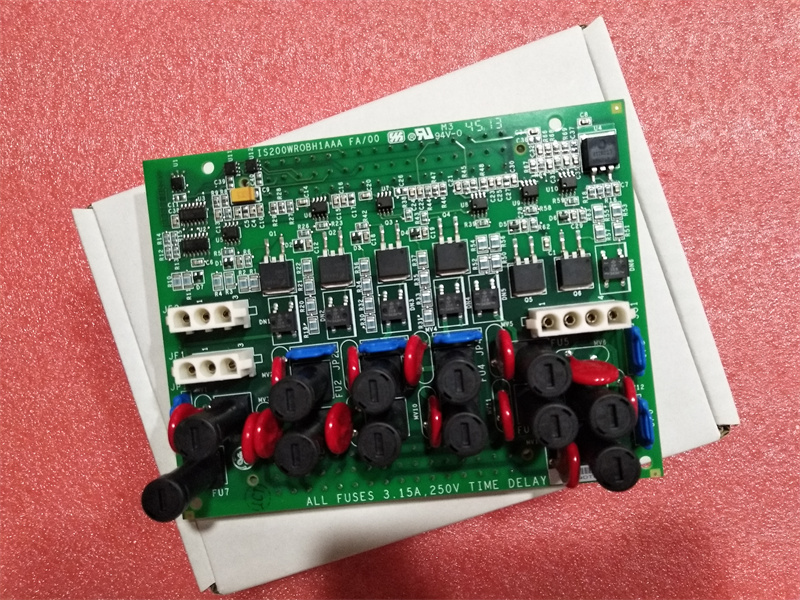

IS400WROGH1A یک برد GE MKVIe، WROG DIST POWER AND SENSING BOARD است
SRLY در دو گروه موجود است. SRLY1A با ترمینالهای جعبهای ثابت ارائه میشود و کانکتورهای برد گزینهای JW1 و JW2 را حذف میکند. SRLY2A از ترمینالهای نوع قابل اتصال استفاده میکند و دارای کانکتورهای JW1 و JW2 برای پشتیبانی از اتصال برد گزینهای است. از نظر الکتریکی SRLYH2 دارای مدار زیر برای هر یک از 12 رله است
بدون برد گزینهای، ترمینال SOL مربوط به هر رله هیچ اتصالی ندارد. SRLY برای پشتیبانی از جریان نامی 5 آمپر و جداسازی ولتاژ بیشتر از مقدار موردنیاز برای 250 ولت AC در تمام مدارهای پیچ مشتری و JW1 طراحی شده است. رتبه رله عامل محدودکننده در هر کاربرد است.
SRLY + WROB
برد گزینهای IS200WROBH1A قابلیتهایی به SRLY2A اضافه میکند تا ترکیبی ایجاد شود که هنگام استفاده ساده، همان عملکرد ترمینال برد IS200TRLY1B را داشته باشد. شامل توزیع توان فیوزشده و حسشده به شش رله اول و توان اختصاصی به آخرین رله است. از نظر الکتریکی IS200SRLY2A به همراه IS200WROBH1 دارای مدار زیر است. IS200WROBH1 دارای مقادیر پیشفرض فیوز 3.15 آمپر است. کانکتور JW2 و اتصالات آن به JA1 برای وضوح حذف شدهاند.
برای نصب پک PDIA
نصب
WROG به همراه یک عایق پلاستیکی روی یک نگهدارنده فلزی نصب میشود که سپس روی ریل DIN قرار میگیرد. بهصورت اختیاری SRLY به همراه عایق روی یک مجموعه فلزی نصب میشود که سپس در کابینت پیچ میشود. اتصالات مستقیماً به دو مجموعه ترمینال 48 نقطهای سیمکشی میشوند، معمولاً با سیمهای #18 AWG. مجموعه بالایی ترمینالها، TB1، به بخش رله برد متصل میشود و مجموعه پایینی، TB2، به مدارهای ورودی تماس متصل میشود. شیلدها باید روی یک براکت جداگانه خاتمه یابند.
عملکرد
عملکرد و شرطیسازی سیگنال روی برد همانند TBCI است و برای تحریکهای 24، 48 و 125 ولت DC مقیاسبندی شدهاند. محدوده تحریک ورودی بهترتیب 16 تا 32 ولت DC، 32 تا 64 ولت DC و 100 تا 145 ولت DC است. ولتاژ آستانه 50٪ ولتاژ تحریک است. مدارهای حس تماس در شکل نشان داده شدهاند. برد پردازنده در پک برای همه پکهای ورودی/خروجی اترنت Mark VIe مشترک است. این شامل موارد زیر است:
• پردازنده پرسرعت با RAM و حافظه فلش
• دو پورت اترنت 10/100 کاملاً مستقل با کانکتور
• تایمر واچداگ سختافزاری و مدار ریست
• حسگر دمای داخلی پک I/O
• پورت ارتباط سریال مادون قرمز
• LEDهای نشانگر وضعیت
• شناسه الکترونیکی و قابلیت خواندن شناسه سایر بردها
• منطق قابل برنامهریزی گسترده برای پشتیبانی از برد اخذ داده
• کانکتور ورودی تغذیه با راهاندازی نرم/محدودکننده جریان
• منابع تغذیه محلی شامل توالیدهی و پایش
یک پورت ارتباط سریال مادون قرمز استاندارد صنعتی روی برد پردازنده ارائه شده است. این پورت که از جلوی پک قابل دسترسی است، اطلاعات تشخیصی درباره وضعیت پک فراهم میکند و در صورت از کار افتادن هر دو اتصال اترنت، امکان برنامهریزی پک را فراهم میسازد. امکان ارتباط با این پورت با اکثر لپتاپها و بسیاری از دستگاههای دستی PDA وجود دارد.
سوالات متداول:
1.چیست IS400WROGH1A?
این یک MKVIe برد توزیع توان و سنجش WROG DIST POWER AND SENSING BOARD توسط General Electric (GE).
2. تفاوت IS200 چیستWROGH1A and IS400WROGH1A?
هر دو توسط General Electric ساخته شدهاند، IS400WROGH1A نسخه جدید بهروزشده است
3. نحوه نصب برد WROGIS400WROGH1A?
آن را مستقیماً با پیچ به برد SRLY محکم کنید.
لینک دیتاشیت:
برد دختر Contact Wetting GE MKVIe IS400WROGH1APDF دیتاشیت
