تولید
|
جنرال الکتریک |
|
مدل
|
IS230TDBTH6A
|
| شماره پ.ن. |
IS200TDBTH6A
|
|
کاتالوگ
|
MKVIe
|
|
توضیحات
|
ماژول ورودی گسسته
|
| مبدا | ایالات متحده آمریکا |
| کد HS |
۸۵۳۸۹۰۹۱
|
| ابعاد |
۱۲.۱ * ۸.۲۶ * ۴.۱۹ (سانتیمتر)
|
| وزن | ۴.۳۵ کیلوگرم |

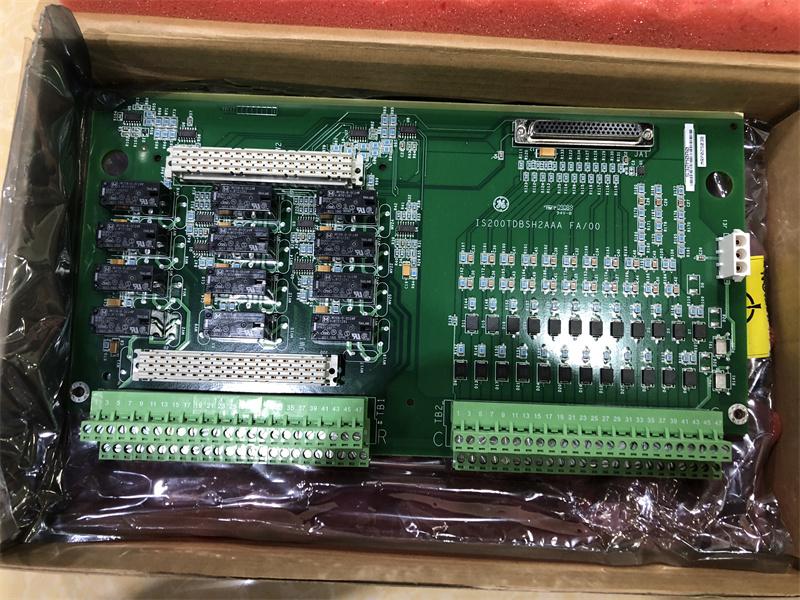

شرح:
برد ترمینال ورودی/خروجی گسسته سیمپلکس (TDBT) یک برد ترمینال ورودی/خروجی کنتاکت سیمپلکس است که برای نصب روی ریل DIN یا تخت طراحی شده است. برد TDBT، 24 ورودی کنتاکت ایزوله گروهی را میپذیرد که با ولتاژ نامی 24، 48 یا 125 ولت DC از یک منبع خارجی تغذیه میشوند. ورودیهای کنتاکت دارای حذف نویز هستند تا در برابر سرج و نویز فرکانس بالا محافظت شوند. TDBS 12 خروجی رله فرم-C ارائه میدهد و کارتهای آپشن مختلفی را برای گسترش عملکردهای رله میپذیرد.
سیستمهای مارک ویای
در سیستمهای Mark* VIe، بسته ورودی/خروجی PDIO با TDBS کار میکند. بسته ورودی/خروجی به کانکتور نوع D متصل میشود و از طریق اترنت با کنترلر ارتباط برقرار میکند. یک نقطه اتصال واحد برای PDIO فراهم شده است که یک یا دو اتصال شبکه از PDIO به کنترلرها امکانپذیر است.
نسخههای برد
سه نسخه از TDBS به شرح زیر موجود است:
برد ترمینال
ورودیهای تماس
نوع سل
ولتاژ خیس شدن
TDBTH2A
قابل اتصال
ولتاژ نامی ۲۴ ولت DC، شناور، محدوده ۱۶ تا ۳۲ ولت DC
TDBTH4A
قابل اتصال
ولتاژ نامی ۴۸ ولت DC، شناور، محدوده ولتاژ از ۳۲ تا ۶۴ ولت DC
TDBTH6A
قابل اتصال
ولتاژ نامی ۱۲۵ ولت DC، شناور، محدوده ۱۰۰ تا ۱۴۵ ولت DC
• IS200WROB بخش رله TDBS را به معادل عملکردی IS200TRLYH1B تبدیل میکند. این گزینه توزیع برق فیوز شده و حسگر شده را به شش خروجی رله اول و برق اختصاصی را به آخرین خروجی رله فراهم میکند.
• IS200WROF یک فیوز را به صورت سری با هر رله اتصال مشترک قرار میدهد. فیدبک ولتاژ فیوز نیز لحاظ شده است.
• IS200WROG برق را از یک کانکتور ورودی به هر رله از طریق یک فیوز واحد توزیع میکند. بازخورد ولتاژ فیوز نیز گنجانده شده است.
برای نصب بسته PDIA
نصب
TDBT به همراه یک عایق پلاستیکی روی یک حامل ورق فلزی نصب میشود که سپس روی ریل DIN نصب میشود. در صورت تمایل، عایق TDBT به همراه یک مجموعه ورق فلزی نصب میشود که سپس در یک کابینت پیچ میشود. اتصالات مستقیماً به دو مجموعه از بلوکهای ترمینال ۴۸ نقطهای، معمولاً با استفاده از سیمهای AWG شماره ۱۸، سیمکشی میشوند. مجموعه بالایی ترمینالها، TB1، به قسمت رله برد و مجموعه پایینی ترمینالها، TB2، به مدارهای ورودی کنتاکت متصل میشوند. شیلدها باید روی یک براکت جداگانه خاتمه یابند.
عملیات
عملکرد و تنظیمات سیگنال روی برد مشابه TBCI هستند، آنها برای تحریک 24، 48 و 125 ولت DC مقیاسبندی شدهاند. محدوده تحریک ورودی به ترتیب 16 تا 32 ولت DC، 32 تا 64 ولت DC و 100 تا 145 ولت DC است. ولتاژ آستانه 50٪ ولتاژ تحریک است. مدارهای حسگر تماسی در شکل نشان داده شدهاند. برد پردازنده موجود در بسته، برای همه بستههای ورودی/خروجی اترنت Mark VIe مشترک است. این برد شامل موارد زیر است:
• پردازنده پرسرعت به همراه رم و حافظه فلش
• دو پورت اترنت کاملاً مستقل 10/100 با کانکتور
• تایمر نگهبان سختافزاری و مدار تنظیم مجدد
• سنسور دمای داخلی ورودی/خروجی
• پورت ارتباط سریال مادون قرمز
• چراغهای LED نشانگر وضعیت
• شناسه الکترونیکی و قابلیت خواندن شناسهها از روی بردهای دیگر
• منطق قابل برنامهریزی قابل توجهی که از هیئت خرید پشتیبانی میکند
• کانکتور برق ورودی با شروع نرم/محدود کننده جریان
• منابع تغذیه محلی، شامل توالییابی و پایش
یک پورت ارتباطی سریال مادون قرمز استاندارد صنعتی روی برد پردازنده تعبیه شده است. این پورت که از طریق جلوی بسته قابل دسترسی است، اطلاعات تشخیصی در مورد وضعیت بسته و امکان برنامهریزی بسته را در صورت خرابی هر دو اتصال اترنت فراهم میکند. ارتباط با این پورت با استفاده از اکثر کامپیوترهای نوتبوک و اکثر دستیارهای دیجیتال شخصی (PDA) دستی امکانپذیر است.
سوالات متداول:
۱. چیست؟
IS230TDBTH6A
?
این MKVIe است.
برد ترمینال ورودی/خروجی گسسته سیمپلکس (TDBS)
توسط شرکت جنرال الکتریک (GE).
۲. تعداد کانالهای IS230TDBTH6A چقدر است؟
مدل؟
۲۴ کانال ورودی ولتاژ تماس خشک
۳. نحوه نصب بسته PAIC
IS230TDBTH6A
?
مستقیماً یک بسته ورودی/خروجی PDIA برای سیمپلکس یا سه بسته ورودی/خروجی PAIC برای TMR را به کانکتورهای برد ترمینال وصل کنید
