کارت توزیع IS400JPDHG1ABB IS410JPDHG1A GE MKVIES

شرح:

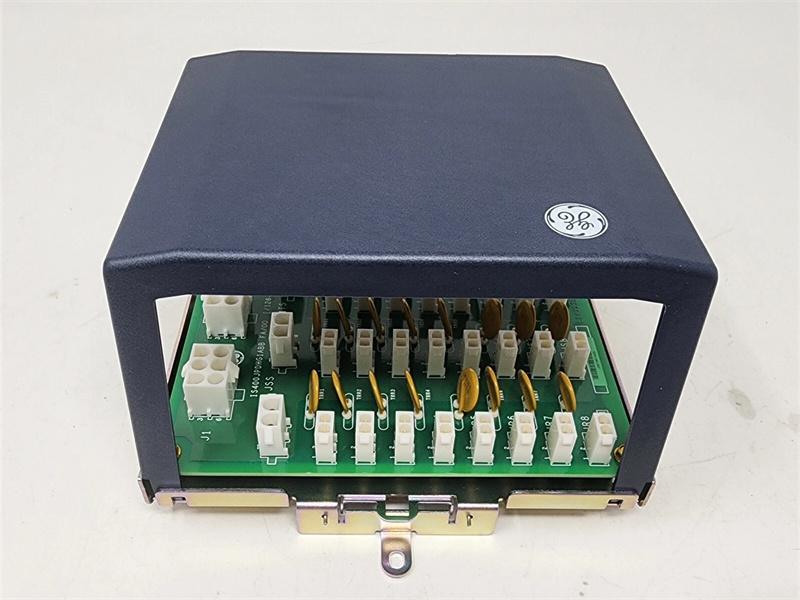

برد توزیع توان با چگالی بالا (JPDH) برق ۲۸ ولت DC را برای ۲۴ بسته ورودی/خروجی Mark* VIe و ۳ سوئیچ اترنت از یک منبع تغذیه ۲۸ ولت DC فراهم می‌کند. JPDH های اضافی را می‌توان به صورت زنجیره‌ای متصل کرد تا در صورت نیاز، برق بسته‌های ورودی/خروجی بیشتری را تأمین کنند. مدار هر کانکتور بسته ورودی/خروجی با یک دستگاه فیوز با ضریب دمایی مثبت محافظت می‌شود.

JPDH به گونه‌ای طراحی شده است که بسته‌های ورودی/خروجی TMR را با توزیع برق ۲۸ ولت DC کافی و در عین حال اشغال کمترین فضای ممکن، فراهم کند. JPDH های اضافی را می‌توان به صورت زنجیره‌ای از طریق کانکتور J1X بدون فیوز متصل کرد.

توجه: کاربر باید هنگام اتصال چندین JPDH، حفاظت مناسب از مدار شاخه‌ای را فراهم کند. هر پین دارای جریان نامی ۱۳ آمپر است.

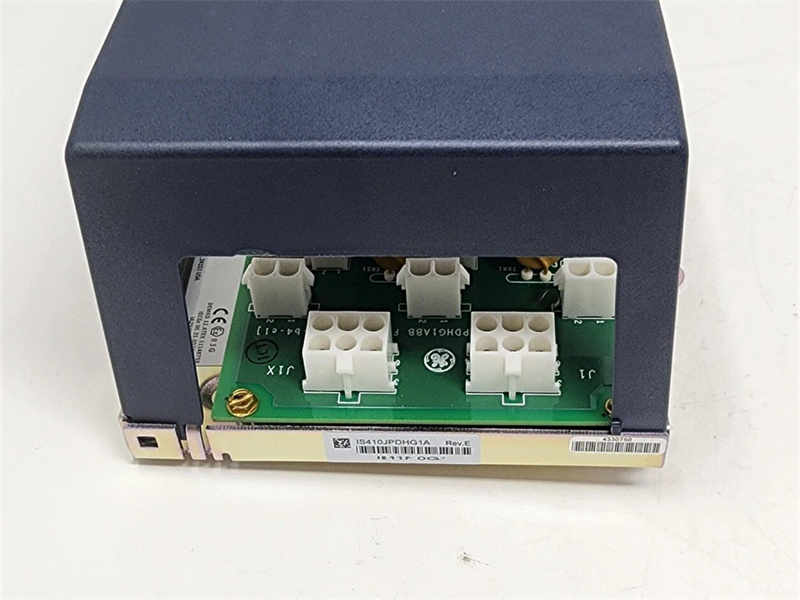

کانکتور 6 پین J1، سه تغذیه جداگانه 28 ولت DC را روی سه پین مختلف برای افزونگی سه‌گانه وارد می‌کند. جریان برگشتی بین تغذیه‌های TMR و daisychain مشترک است و روی سه پین باقی‌مانده وارد می‌شود. شکل زیر نحوه توزیع توان 28 ولت DC R، S و T توسط JPDH به بسته‌های I/O و سوئیچ‌های اترنت را نشان می‌دهد.

JPDH دارای ۲۴ مدار خروجی یکسان برای تأمین برق بسته‌های ورودی/خروجی مجزا است. هر یک از فیدرهای R، S و T، برق هشت مدار را تأمین می‌کنند. هر مدار بسته ورودی/خروجی شامل یک دستگاه فیوز با ضریب دمایی مثبت برای محافظت از شاخه مدار است. این برد همچنین دارای سه مدار خروجی یکسان بدون فیوز برای تأمین برق هر سوئیچ اترنت است.

فیزیکی و نصب

• طراحی ماژولار: می‌توان آن را در شیار تعیین‌شده‌ی رک Mark VIe (معمولاً شیار مرکزی یا ارتباطی) قرار داد.
• نشانگر: چراغ‌های LED وضعیت (برق، ارتباط، خطا و غیره) تشخیص در محل را تسهیل می‌کنند.
• سازگاری با محیط زیست: حفاظت در سطح صنعتی (مانند دمای عملیاتی -20°C ~ 60°C).

ویژگی‌های فنی

• پروتکل ارتباطی:

1. از اترنت (TCP/IP) یا گذرگاه اختصاصی GE (مانند SRTP) برای ارتباط با کنترل‌کننده‌های سطح بالا یا HMI پشتیبانی می‌کند.
2. ممکن است با پروتکل‌های صنعتی مانند IEC 61850، Modbus و غیره سازگار باشد (نیاز به تأیید پیکربندی دارد).

• قابلیت پردازش: پردازش پرسرعت سیگنال‌های ورودی/خروجی دیجیتال/آنالوگ، پشتیبانی از جمع‌آوری داده‌های همزمان چند کاناله.
• طراحی افزونه: برخی از مدل‌ها از پیکربندی افزونه پشتیبانی می‌کنند تا در صورت خرابی، سوئیچینگ یکپارچه تضمین شود.

سوالات متداول:

۱. جایگزین IS400JPDHG1A چیست؟

IS400JPDHG2A

۲. دیتاشیت IS400JPDHG2A چیست؟

GEH-6721

لینک برگه اطلاعات:

کارت توزیع IS400JPDHG1ABB IS410JPDHG1A GE MKVIES پی دی اف برگه اطلاعات
