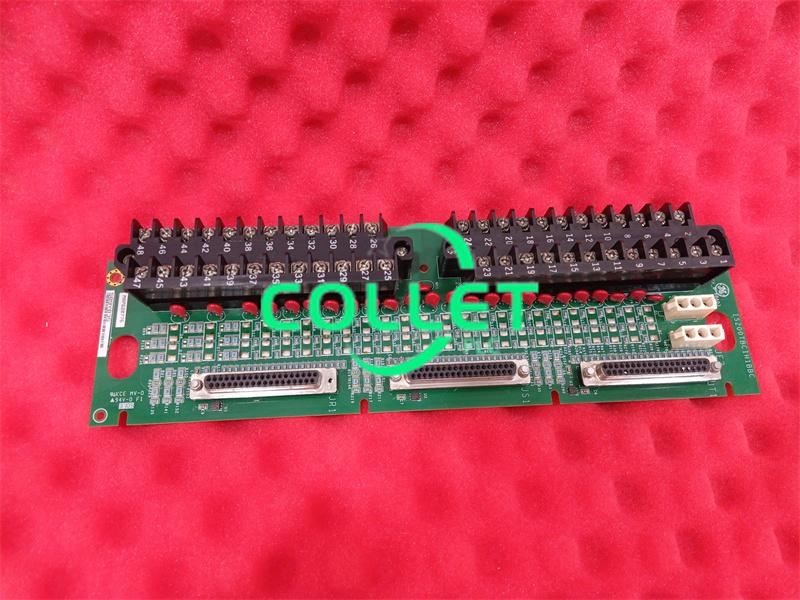

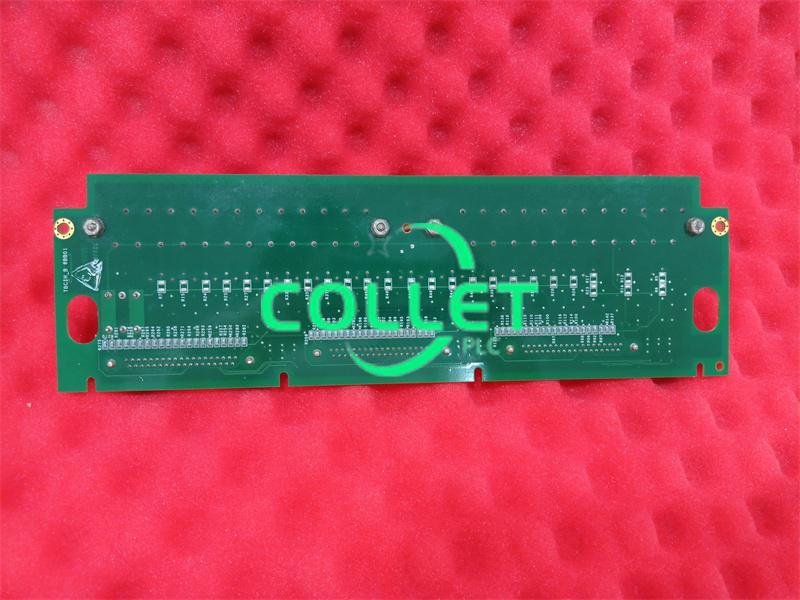

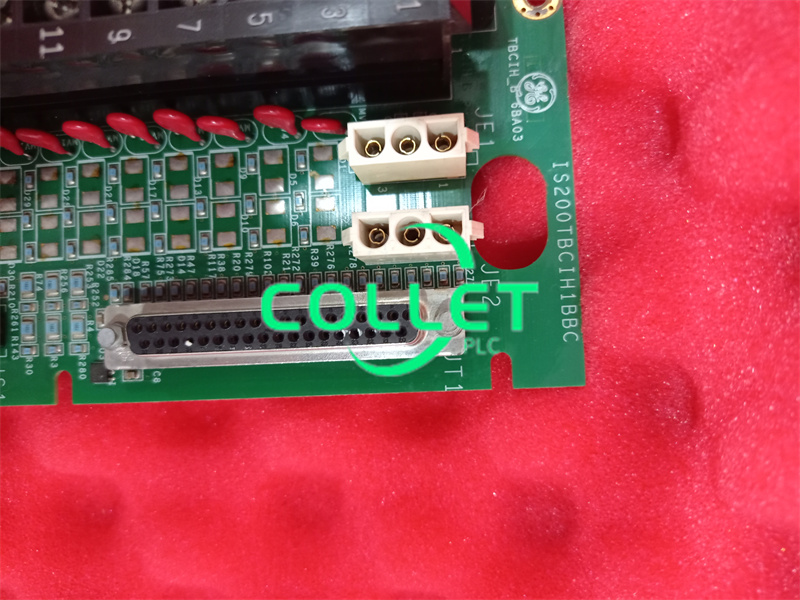

برد ورودی کنتاکت IS200TBCIS2CCD IS230TCISH6C GE MKVIES

شرح:

برد ترمینال ورودی کنتاکت (TBCI) 24 ورودی کنتاکت خشک را می‌پذیرد و برای پشتیبانی از 48 ورودی به دو برد نیاز است. برد ترمینال خروجی رله (TRLY) 12 رله را کنترل می‌کند و در بخش بعدی توضیح داده شده است.

VCCC ولتاژهای ورودی را از طریق ایزولاتورهای نوری عبور می‌دهد و سیگنال‌ها را از طریق صفحه پشتی VME به VCMI منتقل می‌کند. VCMI سپس آنها را به کنترلر ارسال می‌کند. پردازش ورودی تماسی در شکل زیر نشان داده شده است.

ورودی‌های کنتاکت خشک TBCIH1 از یک منبع تغذیه شناور 125 ولت dc (100 - 145 ولت dc) از واحد کنترل توربین تغذیه می‌شوند. مبدل‌های برق، منابع تغذیه 115/230 ولت ac و/یا 125 ولت dc را به یک باس داخلی 125 ولت dc اضافی تبدیل می‌کنند تا قطعات الکترونیکی را تغذیه کنند. باس 125 ولت dc قبل از تغذیه هر ورودی کنتاکت، در ماژول توزیع برق محدود شده است. ورودی‌های کنتاکت خشک TBCIH2 از یک منبع تغذیه شناور 24 ولت dc (18.5 - 32 ولت dc) تغذیه می‌شوند.
فیزیکی و نصب

• اندازه ماژول: طراحی ماژولار استاندارد Mark VI، می‌تواند در یک شیار مشخص از رک یا در یک جعبه ترمینال بلوک جداگانه نصب شود.
• نشانگر: ممکن است مجهز به چراغ‌های وضعیت LED (مانند برق، ارتباطات، نشانگر خطا) باشد.
• شناسایی: برچسب مدل معمولاً پارامترهای کلیدی مانند محدوده ولتاژ و تعداد کانال‌ها را نشان می‌دهد (برای مثال، IS200TBCIS2C 24VDC 16CH).

ویژگی‌های فنی

• نوع سیگنال:

با سایر ماژول‌های موجود در رک Mark VI (مانند ماژول تنظیم IS200TREGH1B) کار می‌کند.

• مشخصات محیطی:

طراحی صنعتی، مناسب برای محیط‌های خشن مانند دمای بالا و لرزش.

سوالات متداول:

۱. جایگزین IS400JPDHG1A چیست؟

IS200ERSCG1A

۲. دیتاشیت IS400JPDHG2A چیست؟

GEH-6421

لینک برگه اطلاعات:

برد ورودی کنتاکت IS200TBCIS2CCD IS230TCISH6C GE MKVIES پی دی اف برگه اطلاعات
