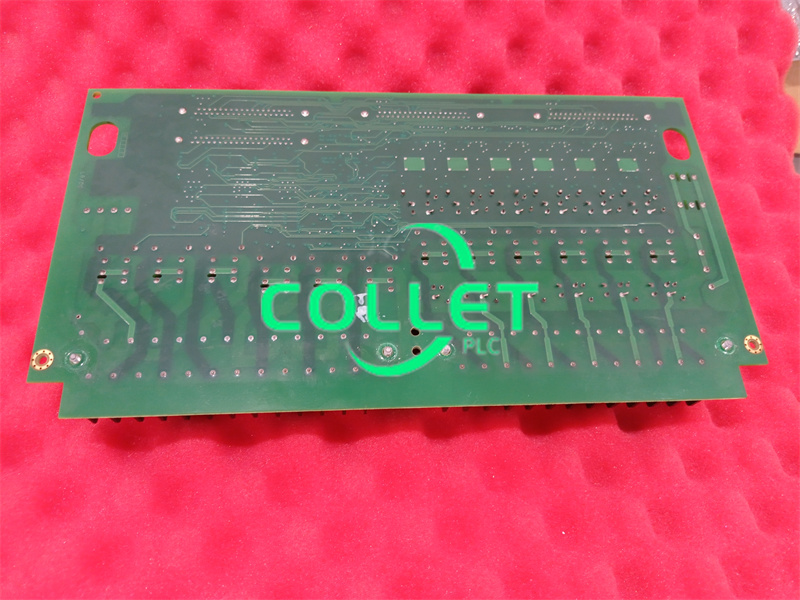

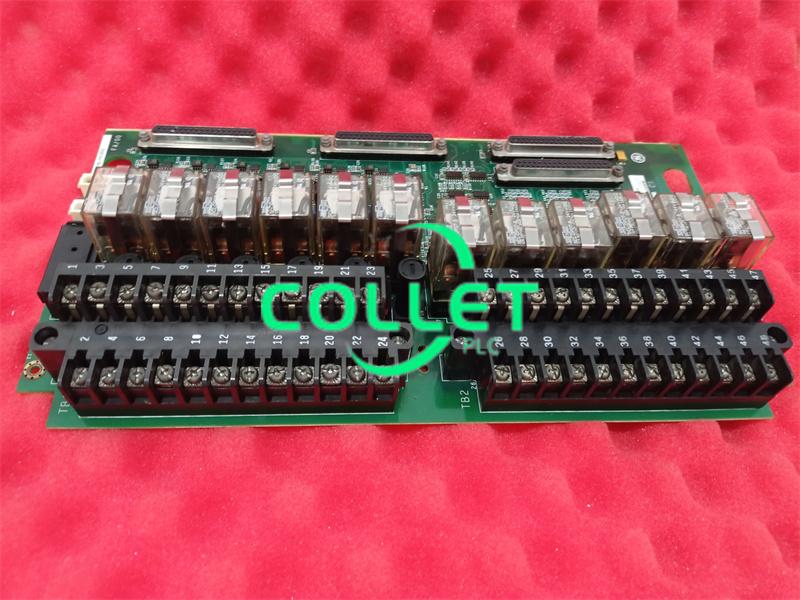

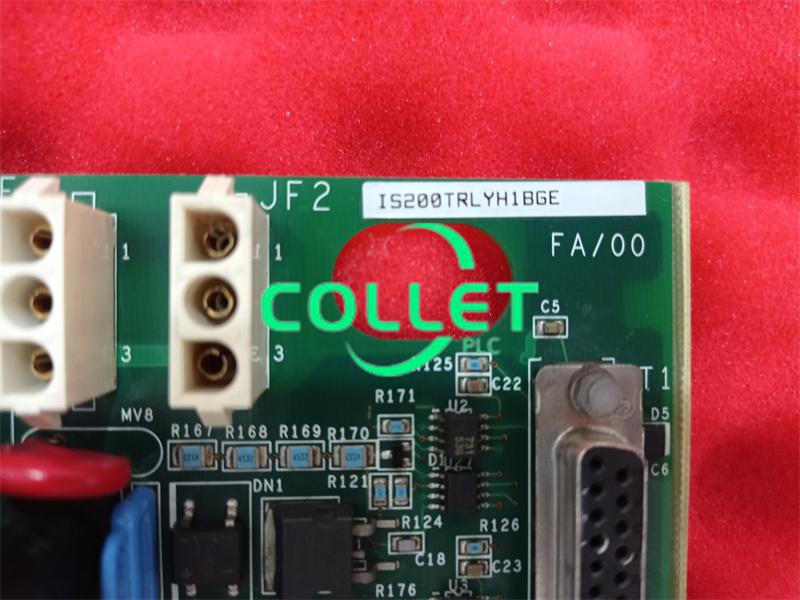

برد رله IS200TRLYH1BGG IS230TRLSH2B GE MKVIES TERMINATION BD

شرح:

تشخیص ولتاژ تماس رله با برد ترمینال رله TRLYH1C اختیاری در دسترس است. TRLYH1C مانند TRLY توسط VCCC (یا VCRC) هدایت می‌شود و همان ۱۲ رله خروجی را دارد. سنجش ولتاژ با ۱۸ برد مانیتور ولتاژ کوچک همانطور که در شکل زیر نشان داده شده است انجام می‌شود. مانیتورهای ولتاژ جداگانه را می‌توان با برداشتن یک جامپر ایزوله کرد.
TRLYH1C به جز موارد زیر، مشابه برد استاندارد TRLY است:
شش جامپر برای تبدیل خروجی‌های سلونوئید به نوع تماس خشک برداشته شده‌اند. این جامپرها با نظارت فیوز مرتبط بودند.
· نظارت بر سیم پیچ رله ورودی از 12 رله حذف شده است.
· نظارت بر ولتاژ تماس رله به 12 رله اضافه شده است. مدارهای نظارت جداگانه دارای سرکوب ولتاژ هستند و می‌توانند با برداشتن جامپر مربوطه، ایزوله شوند.
اسنابرهای فرکانس بالا در شش مدار درایور سلونوئیدی و در مدار مخصوص، خروجی ۱۲، در دو سر ترمینال‌های NO و Sol نصب شده‌اند.
محدوده ولتاژ تماس برای مانیتورها به شرح زیر است:
· ۱۶-۳۲ ولت جریان مستقیم، ولتاژ نامی ۲۴ ولت جریان مستقیم
· 70-145 ولت DC، ولتاژ نامی 125 ولت DC
۹۰-۱۳۲ ولت مؤثر، ۱۱۵ ولت مؤثر اسمی، ۴۷-۶۳ هرتز
· ۱۹۰-۲۶۴ ولت مؤثر، ۲۳۰ ولت مؤثر اسمی، ۴۷-۶۳ هرتز
محدوده ولتاژ آستانه برای مانیتورها به شرح زیر است:
· کاربردهای ۲۴ ولت جریان مستقیم: ۱۰ تا ۱۶ ولت جریان مستقیم
· کاربردهای ۱۲۵ ولت جریان مستقیم: ۴۰ تا ۶۵ ولت جریان مستقیم
· کاربردهای 115/230 ولت AC: 45 تا 72 ولت AC
حالت ورودی تماس با استفاده از تأخیرهای زمانی به صورت نرم‌افزاری فیلتر می‌شود.

سناریوهای کاربردی

• سیستم‌های ایمنی توربین‌های گازی/توربین‌های بخار (مانند حفاظت در برابر خاموشی اضطراری).
• کنترل روشن و خاموش کردن تجهیزات کمکی (پمپ‌ها، فن‌ها و غیره).
• تبدیل سیگنال یا جداسازی منطقی.

ویژگی‌های فیزیکی

• طراحی ماژولار که به اسلات‌های تعیین‌شده در رک Mark VI متصل می‌شود.
• می‌تواند شامل نشانگرهای وضعیت LED، کنتاکت‌های قابل تنظیم (NO/NC) و غیره باشد.

سوالات متداول:

۱. آیا IS200TRLYH1B از قابلیت تعویض در حین کار (hot swap) پشتیبانی می‌کند؟

معمولاً پشتیبانی نمی‌شود، خاموش کردن دستگاه لازم است.

۲. چگونه رله را تست کنیم؟

پیوستگی کنتاکت را می‌توان با یک مولتی‌متر اندازه‌گیری کرد، یا می‌توان با شبیه‌سازی سیگنال‌های ورودی، عملکرد آن را تأیید کرد.
