تولید
|
جنرال الکتریک |
|
مدل
|
IS230TBAIH1C
|
| شماره پ.ن. |
IS230TBAIH1C
|
|
کاتالوگ
|
MKVIe
|
|
توضیحات
|
ماژول ورودی/خروجی آنالوگ
|
| مبدا | ایالات متحده آمریکا |
| کد HS |
۸۵۳۸۹۰۹۱
|
| ابعاد |
۱۲.۱ * ۸.۲۶ * ۴.۱۹ (سانتیمتر)
|
| وزن | ۴.۳۵ کیلوگرم |
شرح:
برد ترمینال ورودی/خروجی آنالوگ (TBAI) از 10 ورودی آنالوگ و 2 خروجی پشتیبانی میکند. 10 ورودی آنالوگ، فرستندههای دو سیمه، سه سیمه، چهار سیمه یا فرستندههای تغذیه خارجی را در خود جای میدهند. خروجیهای آنالوگ را میتوان برای جریان 0-20 میلیآمپر یا 0-200 میلیآمپر تنظیم کرد. ورودیها و خروجیها دارای مدار حذف نویز برای محافظت در برابر نوسانات و نویز فرکانس بالا هستند.
TBAI دارای سه کانکتور DC-37 پین است که روی TBAI برای اتصال به پردازندههای ورودی/خروجی ارائه شده است. برنامههای Simplex با استفاده از یک کانکتور (JR1) پشتیبانی میشوند. برنامههای TMR با استفاده از هر سه کانکتور پشتیبانی میشوند.
در کاربردهای TMR، سیگنالهای ورودی به سه کانکتور برای کنترلهای R، S و T متصل میشوند. خروجیهای TMR جریان سه درایور خروجی متصل را ترکیب کرده و جریان کل را با یک شنت اندازهگیری تعیین میکنند. سپس TBAI سیگنال جریان کل را برای تنظیم به نقطه تنظیم فرمان داده شده به پردازندههای I/O ارائه میدهد.
سیستمهای مارک VI
در سیستم Mark* VI، TBAI با پردازنده VAIC کار میکند و از برنامههای سیمپلکس و TMR پشتیبانی میکند. یک یا دو TBAI میتوانند به VAIC متصل شوند. در سیستمهای TMR، TBAI به سه برد VAIC کابلکشی میشود.
نصب

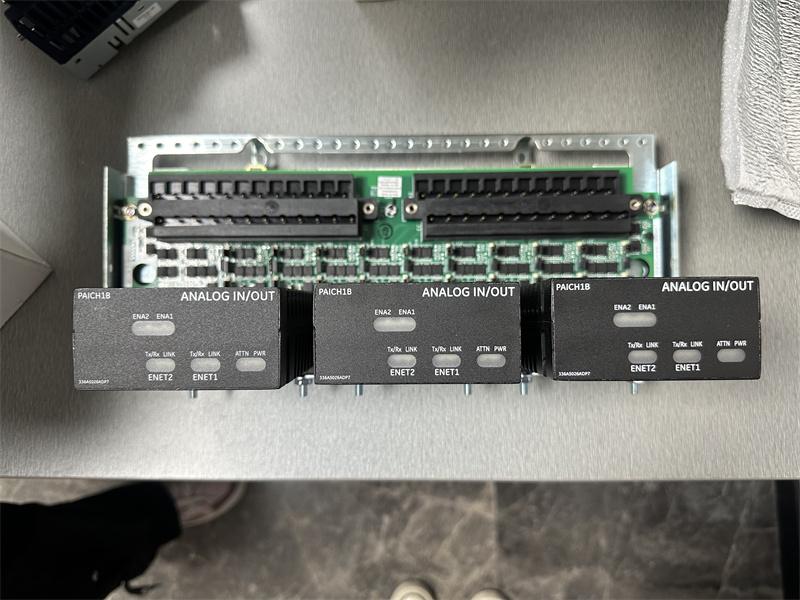

سیمهای ورودی و خروجی را مستقیماً به دو بلوک ترمینال ورودی/خروجی نصب شده روی برد ترمینال وصل کنید. هر بلوک با دو پیچ نگه داشته شده و دارای ۲۴ ترمینال است که تا سیمهای AWG شماره ۱۲ را میپذیرد. یک نقطه اتصال ترمینال شیلد در مجاورت هر بلوک ترمینال قرار دارد.
TBAI میتواند انواع ورودی/خروجی آنالوگ زیر را در خود جای دهد:
• ورودی آنالوگ، فرستنده دو سیمه
• ورودی آنالوگ، فرستنده سه سیمه
• ورودی آنالوگ، فرستنده چهار سیمه
• ورودی آنالوگ، فرستنده با تغذیه خارجی
• ورودی آنالوگ، ولتاژ ±5 ولت، ±10 ولت مستقیم
• خروجی آنالوگ، 0-20 میلی آمپر
• خروجی آنالوگ، 0-200 میلی آمپر
برد پردازنده به یک برد اکتساب مخصوص عملکرد بسته ورودی/خروجی متصل میشود. پس از اعمال توان ورودی، مدار شروع نرم، ولتاژ موجود در برد پردازنده را افزایش میدهد. منابع تغذیه محلی به ترتیب روشن میشوند و تنظیم مجدد پردازنده حذف میشود. پردازنده روالهای خودآزمایی را تکمیل میکند و سپس کد برنامه مخصوص نوع بسته ورودی/خروجی را از حافظه فلش بارگذاری میکند. کد برنامه، اطلاعات شناسه برد را میخواند تا از تطابق صحیح کد برنامه، برد اکتساب و برد ترمینال اطمینان حاصل کند. با یک تطابق خوب، پردازنده تلاش میکند تا ارتباطات اترنت را برقرار کند، که با درخواست آدرس شبکه شروع میشود. درخواست آدرس از پروتکل پیکربندی میزبان پویا (DHCP) استاندارد صنعتی و شناسه منحصر به فرد خوانده شده از برد ترمینال استفاده میکند. پس از مقداردهی اولیه اترنت، پردازنده منطق روی برد را برنامهریزی میکند، برنامه را اجرا میکند و برد اکتساب را قادر میسازد تا شروع به کار کند.
عملیات
TBAI یک منبع تغذیه 24 ولت DC برای همه مبدلها فراهم میکند. ورودیها را میتوان با استفاده از جامپرها (J#A و J#B) به عنوان ورودیهای جریان یا ولتاژ پیکربندی کرد. یکی از دو مدار خروجی آنالوگ 4-20 میلیآمپر و دیگری میتواند به صورت 4-20 میلیآمپر یا 0-200 میلیآمپر پیکربندی شود. جدول زیر ظرفیت ورودی/خروجی آنالوگ TBAI را نشان میدهد.

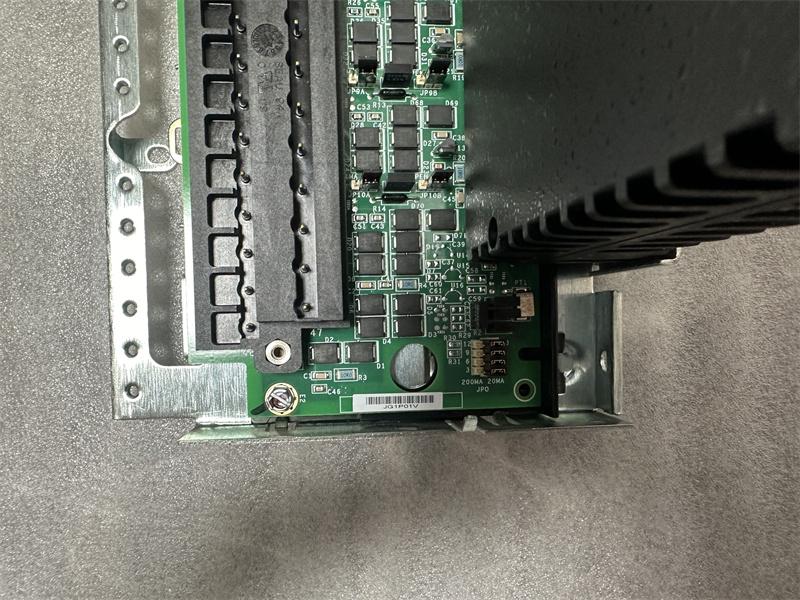

هر خروجی برق ۲۴ ولت DC به طور مداوم ۲۱ میلیآمپر جریان را ارائه میدهد و در برابر اتصال کوتاه محافظت میشود. فرستندهها/ترانسدیوسرها میتوانند توسط منبع ۲۴ ولت DC در سیستم کنترل تغذیه شوند یا میتوانند به طور مستقل تغذیه شوند. جامپر JO نوع خروجی جریان را انتخاب میکند. سیستمهای تشخیصی هر خروجی را رصد میکنند و یک رله خودکار در کنترلکننده I/O در صورتی که خطا با دستور پردازنده برطرف نشود، خروجی مربوطه را قطع میکند.
یک پورت ارتباطی سریال مادون قرمز استاندارد صنعتی روی برد پردازنده تعبیه شده است. این پورت که از طریق جلوی بسته قابل دسترسی است، اطلاعات تشخیصی در مورد وضعیت بسته و امکان برنامهریزی بسته را در صورت خرابی هر دو اتصال اترنت فراهم میکند. ارتباط با این پورت با استفاده از اکثر کامپیوترهای نوتبوک و اکثر دستیارهای دیجیتال شخصی (PDA) دستی امکانپذیر است.
مدیریت برق
بسته ورودی/خروجی شامل مدیریت توان در مدار ورودی ۲۸ ولت است. عملکرد مدیریت، شروع نرم را برای کنترل هجوم جریان در حین اعمال توان فراهم میکند. پس از اعمال توان، مدار یک عملکرد محدودکننده جریان سریع را ارائه میدهد تا از انتشار مجدد خرابی بسته یا برد ترمینال به سیستم برق ۲۸ ولت جلوگیری کند. هنگامی که برق وجود دارد و به درستی کار میکند، نشانگر سبز PWR روشن میشود. اگر عملکرد محدودکننده جریان فعال باشد، این نشانگر تا زمان رفع مشکل خاموش خواهد بود.
سوالات متداول:
۱. چیست؟
IS230TBAIH1C
?
این بسته ورودی/خروجی آنالوگ (PAIC) سری MKVIe است که توسط جنرال الکتریک (GE) توسعه داده شده است.
۲. تعداد کانالهای دستگاه چقدر است؟
IS230TBAIH1C
مدل؟
۱۲ کانال (۱۰ کانال هوش مصنوعی، ۲ کانال AO)
۳. نحوه نصب بسته PAIC
IS230TBAIH1C
?

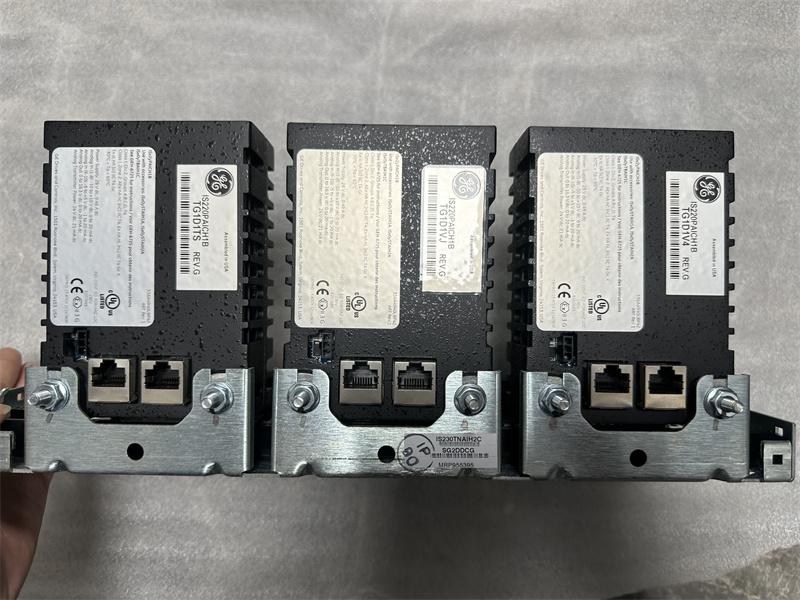

مستقیماً یک بسته ورودی/خروجی PAIC برای سیمپلکس یا سه بسته ورودی/خروجی PAIC برای TMR را به کانکتورهای برد ترمینال وصل کنید
