تولید
|
جنرال الکتریک |
|
مدل
|
IS230STAIH2A
|
| شماره پ.ن. |
IS230STAIH2A
|
|
کاتالوگ
|
MKVIe
|
|
توضیحات
|
ماژول ورودی/خروجی آنالوگ
|
| مبدا | ایالات متحده آمریکا |
| کد HS |
۸۵۳۸۹۰۹۱
|
| ابعاد |
۱۲.۱ * ۸.۲۶ * ۴.۱۹ (سانتیمتر)
|
| وزن | ۴.۳۵ کیلوگرم |
شرح:
بسته ورودی/خروجی آنالوگ (PAIC) رابط الکتریکی بین یک یا دو شبکه اترنت ورودی/خروجی و یک برد ترمینال ورودی آنالوگ را فراهم میکند. این بسته شامل یک برد پردازنده مشترک برای همه بستههای ورودی/خروجی توزیعشده Mark* VIe و یک برد جمعآوری اطلاعات مخصوص عملکرد ورودی آنالوگ است. این بسته قادر به مدیریت حداکثر 10 ورودی آنالوگ است که هشت ورودی اول را میتوان به عنوان ورودیهای ±5 ولت یا ±10 ولت یا ورودیهای حلقه جریان 0-20 میلیآمپر پیکربندی کرد. دو ورودی آخر را میتوان به عنوان ورودیهای جریان ±1 میلیآمپر یا 0-20 میلیآمپر پیکربندی کرد. مقاومتهای ترمینال بار برای ورودیهای حلقه جریان روی برد ترمینال قرار دارند و ولتاژ توسط PAIC در این مقاومتها حس میشود. PAICH1 همچنین شامل پشتیبانی از دو خروجی حلقه جریان 0-20 میلیآمپر است. PAICH2 شامل سختافزار اضافی برای پشتیبانی از جریان 0-200 میلیآمپر در خروجی اول است.

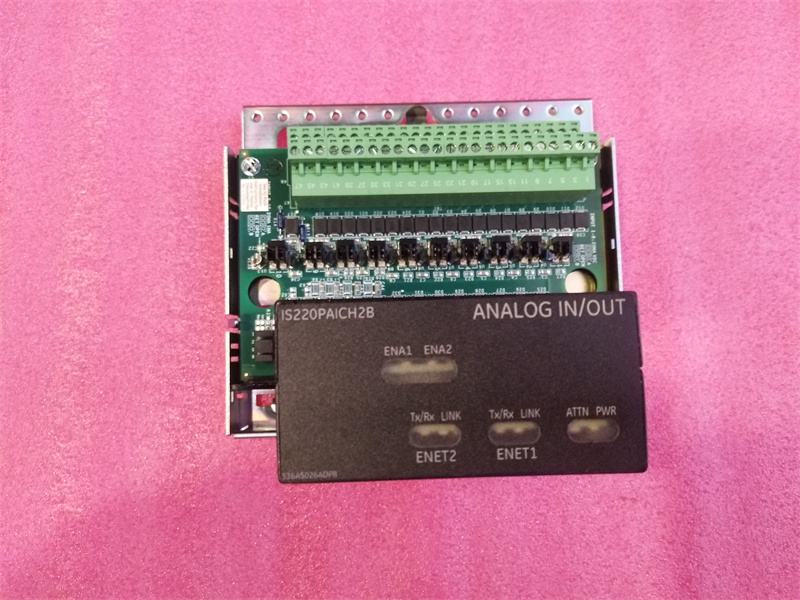

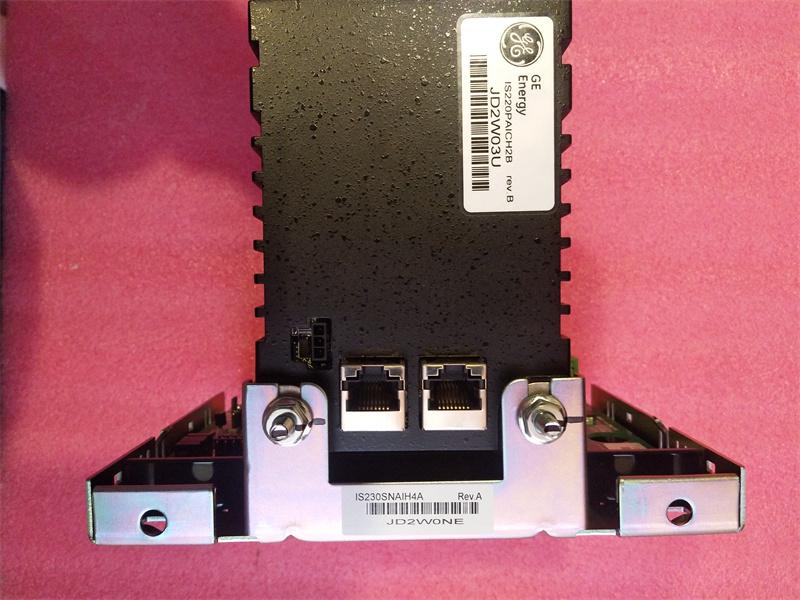

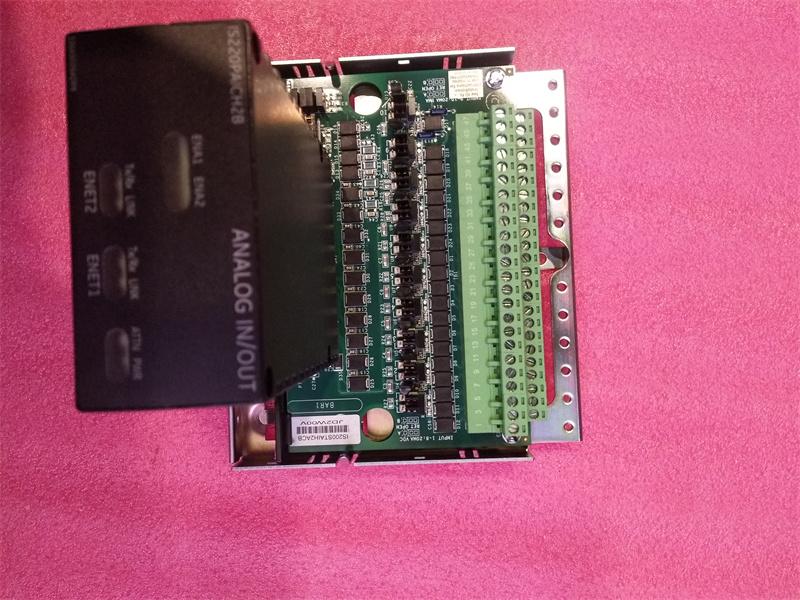

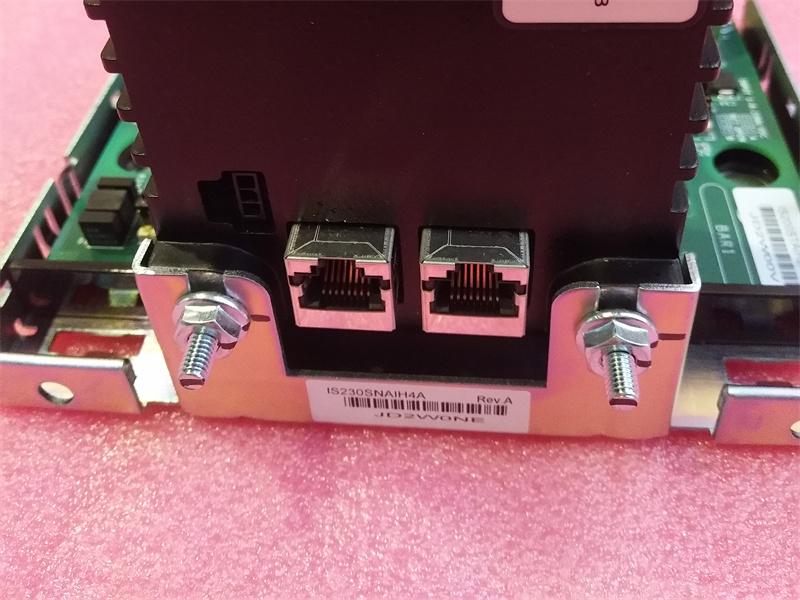

ورودی به این بسته از طریق دو کانکتور اترنت RJ45 و یک ورودی برق سه پین است. خروجی از طریق یک کانکتور پین DC-37 است که مستقیماً به کانکتور برد ترمینال مربوطه متصل میشود. تشخیص بصری از طریق LEDهای نشانگر ارائه میشود و ارتباطات سریال تشخیصی محلی از طریق پورت مادون قرمز امکانپذیر است.
عملیات
برد پردازنده موجود در بسته، در بین تمام بستههای ورودی/خروجی اترنت Mark VIe مشترک است و شامل موارد زیر است:
• پردازنده پرسرعت به همراه رم و حافظه فلش
• دو پورت اترنت کاملاً مستقل 10/100 با کانکتور
• تایمر نگهبان سختافزاری و مدار تنظیم مجدد
• سنسور دمای داخلی ورودی/خروجی
• پورت ارتباط سریال مادون قرمز
• چراغهای LED نشانگر وضعیت
• شناسه الکترونیکی و قابلیت خواندن شناسهها از روی بردهای دیگر
• منطق قابل برنامهریزی قابل توجهی که از هیئت خرید پشتیبانی میکند
• کانکتور برق ورودی با شروع نرم/محدود کننده جریان
• منابع تغذیه محلی، شامل توالییابی و پایش
برد پردازنده به یک برد اکتساب مخصوص عملکرد بسته ورودی/خروجی متصل میشود. پس از اعمال توان ورودی، مدار شروع نرم، ولتاژ موجود در برد پردازنده را افزایش میدهد. منابع تغذیه محلی به ترتیب روشن میشوند و تنظیم مجدد پردازنده حذف میشود. پردازنده روالهای خودآزمایی را تکمیل میکند و سپس کد برنامه مخصوص نوع بسته ورودی/خروجی را از حافظه فلش بارگذاری میکند. کد برنامه، اطلاعات شناسه برد را میخواند تا از تطابق صحیح کد برنامه، برد اکتساب و برد ترمینال اطمینان حاصل کند. با یک تطابق خوب، پردازنده تلاش میکند تا ارتباطات اترنت را برقرار کند، که با درخواست آدرس شبکه شروع میشود. درخواست آدرس از پروتکل پیکربندی میزبان پویا (DHCP) استاندارد صنعتی و شناسه منحصر به فرد خوانده شده از برد ترمینال استفاده میکند. پس از مقداردهی اولیه اترنت، پردازنده منطق روی برد را برنامهریزی میکند، برنامه را اجرا میکند و برد اکتساب را قادر میسازد تا شروع به کار کند.
کد برنامه پردازنده شامل تمام منطق لازم برای عملکرد بسته از یک یا دو ورودی اترنت است. هنگامی که از دو ورودی اترنت کار میکند، هر دو مسیر شبکه همیشه فعال هستند. خرابی هر یک از شبکهها هیچ اختلالی در عملکرد بسته I/O ایجاد نمیکند و خرابی از طریق اتصال شبکه فعال نشان داده میشود. این چیدمان در مقایسه با سیستم پشتیبانگیری داغ کلاسیک که در آن پورت دوم فقط پس از تشخیص خرابی پورت اصلی استفاده میشود، در برابر خطاها تحمل بیشتری دارد. پورتهای اترنت روی پردازنده به طور خودکار بین سرعت 10 مگابایت بر ثانیه و 100 مگابایت بر ثانیه و بین عملکرد نیمه دوطرفه و تمام دوطرفه مذاکره میکنند.
یک پورت ارتباطی سریال مادون قرمز استاندارد صنعتی روی برد پردازنده تعبیه شده است. این پورت که از طریق جلوی بسته قابل دسترسی است، اطلاعات تشخیصی در مورد وضعیت بسته و امکان برنامهریزی بسته را در صورت خرابی هر دو اتصال اترنت فراهم میکند. ارتباط با این پورت با استفاده از اکثر کامپیوترهای نوتبوک و اکثر دستیارهای دیجیتال شخصی (PDA) دستی امکانپذیر است.
مدیریت برق
بسته ورودی/خروجی شامل مدیریت توان در مدار ورودی ۲۸ ولت است. عملکرد مدیریت، شروع نرم را برای کنترل هجوم جریان در حین اعمال توان فراهم میکند. پس از اعمال توان، مدار یک عملکرد محدودکننده جریان سریع را ارائه میدهد تا از انتشار مجدد خرابی بسته یا برد ترمینال به سیستم برق ۲۸ ولت جلوگیری کند. هنگامی که برق وجود دارد و به درستی کار میکند، نشانگر سبز PWR روشن میشود. اگر عملکرد محدودکننده جریان فعال باشد، این نشانگر تا زمان رفع مشکل خاموش خواهد بود.
سوالات متداول:
۱. IS230STAIH2A چیست؟
این بسته ورودی/خروجی آنالوگ (PAIC) سری MKVIe است که توسط جنرال الکتریک (GE) توسعه داده شده است.
۲. تعداد کانالهای دستگاه چقدر است؟
IS230STAIH2A
مدل؟
12 کانال در هر برد ترمینال (10 AI، 2 AO)
۳. نحوه نصب بسته PAIC
IS230STAIH2A
?
مستقیماً یک بسته ورودی/خروجی PAIC برای سیمپلکس یا سه بسته ورودی/خروجی PAIC برای TMR را به کانکتورهای برد ترمینال وصل کنید
