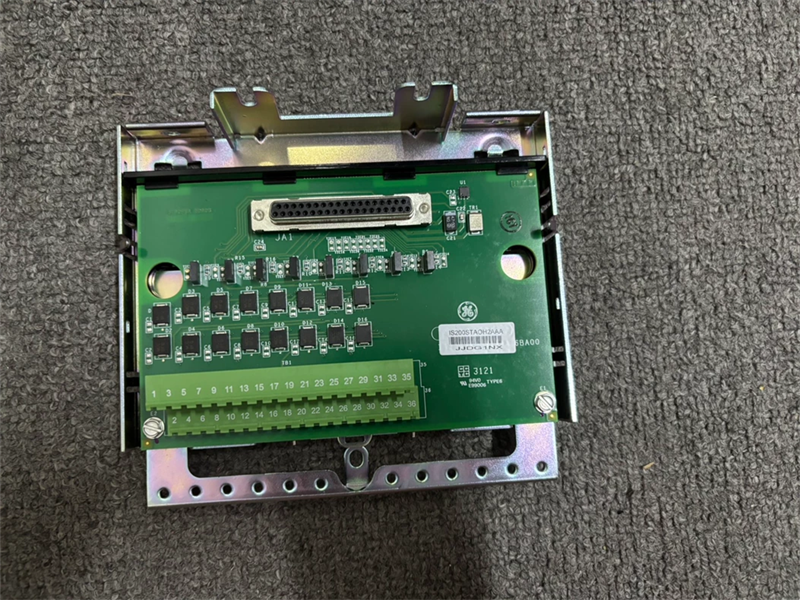

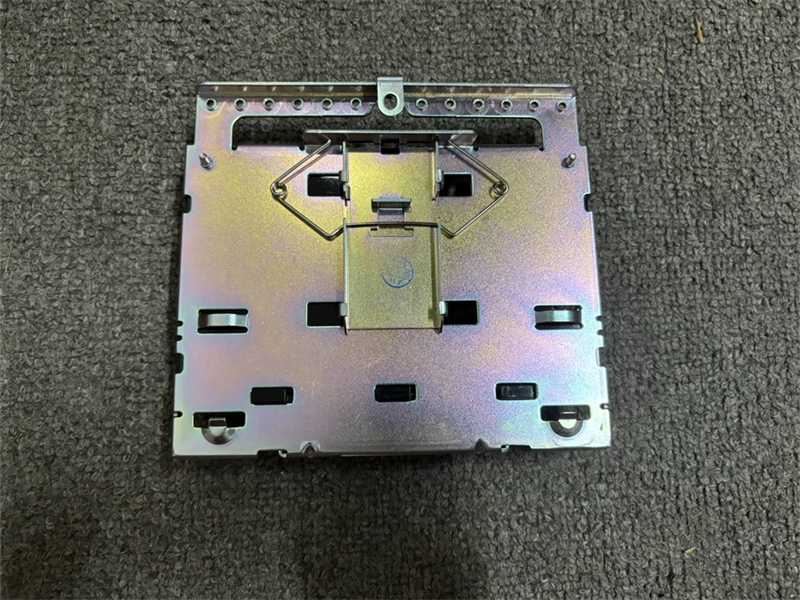

تولید
|
جنرال الکتریک |
|
مدل
|
IS230STAOH2A
|
| شماره پ.ن. |
IS230STAOH2A
|
|
کاتالوگ
|
MKVIe
|
|
توضیحات
|
ماژول خروجی آنالوگ
|
| مبدا | ایالات متحده آمریکا |
| کد HS |
۸۵۳۸۹۰۹۱
|
| ابعاد |
۱۲.۱ * ۸.۲۶ * ۴.۱۹ (سانتیمتر)
|
| وزن | ۴.۳۵ کیلوگرم |
شرح:
بسته خروجی آنالوگ (PAOC) رابط الکتریکی بین یک یا دو شبکه اترنت ورودی/خروجی و یک برد ترمینال خروجی آنالوگ را فراهم میکند. این بسته شامل یک برد پردازنده مشترک برای همه بستههای ورودی/خروجی توزیعشده Mark* VIe و یک جفت برد جمعآوری مختص به عملکرد خروجی آنالوگ است. این بسته قادر به ارائه حداکثر هشت خروجی حلقه جریان سیمپلکس 0-20 میلیآمپر است و شامل یک مبدل آنالوگ به دیجیتال برای بازخورد جریان از هر خروجی است.
ورودی به این بسته از طریق دو کانکتور اترنت RJ45 و یک ورودی برق سه پین است. خروجی از طریق یک کانکتور پین DC-37 است که مستقیماً به کانکتور برد ترمینال مربوطه متصل میشود. تشخیص بصری از طریق LEDهای نشانگر ارائه میشود و ارتباطات سریال تشخیصی محلی از طریق پورت مادون قرمز امکانپذیر است.
سیستمهای مارک VI
در سیستم Mark* VI، TBAI با پردازنده VAIC کار میکند و از برنامههای سیمپلکس و TMR پشتیبانی میکند. یک یا دو TBAI میتوانند به VAIC متصل شوند. در سیستمهای TMR، TBAI به سه برد VAIC کابلکشی میشود.
برای نصب بسته PAOC
۱- برد ترمینال مورد نظر را محکم نصب کنید.
۲- مستقیماً یک بسته ورودی/خروجی PAOC برای سیمپلکس یا سه بسته ورودی/خروجی PAOC برای TMR را به کانکتورهای برد ترمینال وصل کنید.
۳- بستهها را با استفاده از میخهای رزوهدار مجاور پورتهای اترنت، به صورت مکانیکی محکم کنید. میخها در یک براکت نصب مخصوص نوع برد ترمینال قرار میگیرند. محل براکت باید طوری تنظیم شود که هیچ نیروی قائمهای به کانکتور پین DC-37 بین بسته و برد ترمینال وارد نشود. این تنظیم فقط باید یک بار در طول عمر محصول انجام شود.
۴- بسته به پیکربندی سیستم، یک یا دو کابل اترنت را وصل کنید. بسته از طریق هر یک از پورتها کار خواهد کرد. در صورت استفاده از اتصالات دوگانه، روش استاندارد اتصال ENET1 به شبکه مرتبط با کنترلر R است.
۵- با وصل کردن کانکتور کنار پک، برق را به پک وصل کنید. لازم نیست این کانکتور را بدون برق از کابل وصل کنید، زیرا پک ورودی/خروجی دارای قابلیت شروع نرم ذاتی است که جریان هجومی را در هنگام اعمال برق کنترل میکند.
6 بسته ورودی/خروجی را در صورت لزوم پیکربندی کنید.
پردازنده
برد پردازنده موجود در بسته، در بین تمام بستههای ورودی/خروجی اترنت Mark VIe مشترک است و شامل موارد زیر است:
• پردازنده پرسرعت به همراه رم و حافظه فلش
• دو پورت اترنت کاملاً مستقل 10/100 با کانکتور
• تایمر نگهبان سختافزاری و مدار تنظیم مجدد
• سنسور دمای داخلی ورودی/خروجی
• پورت ارتباط سریال مادون قرمز
• چراغهای LED نشانگر وضعیت
• شناسه الکترونیکی و قابلیت خواندن شناسهها از روی بردهای دیگر
• منطق قابل برنامهریزی قابل توجهی که از هیئت خرید پشتیبانی میکند
• کانکتور برق ورودی با شروع نرم/محدود کننده جریان
• منابع تغذیه محلی، شامل توالییابی و پایش
برد پردازنده به یک برد اکتساب مخصوص عملکرد بسته ورودی/خروجی متصل میشود. پس از اعمال توان ورودی، مدار شروع نرم، ولتاژ موجود در برد پردازنده را افزایش میدهد. منابع تغذیه محلی به ترتیب روشن میشوند و تنظیم مجدد پردازنده حذف میشود. پردازنده روالهای خودآزمایی را تکمیل میکند و سپس کد برنامه مخصوص نوع بسته ورودی/خروجی را از حافظه فلش بارگذاری میکند. کد برنامه، اطلاعات شناسه برد را میخواند تا از تطابق صحیح کد برنامه، برد اکتساب و برد ترمینال اطمینان حاصل کند. با یک تطابق خوب، پردازنده تلاش میکند تا ارتباطات اترنت را برقرار کند، که با درخواست آدرس شبکه شروع میشود. درخواست آدرس از پروتکل پیکربندی میزبان پویا (DHCP) استاندارد صنعتی و شناسه منحصر به فرد خوانده شده از برد ترمینال استفاده میکند. پس از مقداردهی اولیه اترنت، پردازنده منطق روی برد را برنامهریزی میکند، برنامه را اجرا میکند و برد اکتساب را قادر میسازد تا شروع به کار کند.
مدیریت برق
بسته ورودی/خروجی شامل مدیریت توان در مدار ورودی ۲۸ ولت است. عملکرد مدیریت، شروع نرم را برای کنترل هجوم جریان در حین اعمال توان فراهم میکند. پس از اعمال توان، مدار یک عملکرد محدودکننده جریان سریع را ارائه میدهد تا از انتشار مجدد خرابی بسته یا برد ترمینال به سیستم برق ۲۸ ولت جلوگیری کند. هنگامی که برق وجود دارد و به درستی کار میکند، نشانگر سبز PWR روشن میشود. اگر عملکرد محدودکننده جریان فعال باشد، این نشانگر تا زمان رفع مشکل خاموش خواهد بود.
سوالات متداول:
۱. چیست؟
IS230STAOH2A
?
این خروجی آنالوگ MKVIe است که توسط جنرال الکتریک (GE) توسعه داده شده است.
۲. تعداد کانالهای دستگاه چقدر است؟
IS230STAOH2A
مدل؟
هشت کانال خروجی جریان، تک سر (یک طرف متصل به کابل مشترک)
۳. نحوه نصب بسته PAIC
IS230STAOH2A
?
مستقیماً یک بسته ورودی/خروجی PAIC برای سیمپلکس یا سه بسته ورودی/خروجی PAIC برای TMR را به کانکتورهای برد ترمینال وصل کنید
