تولید
|
جنرال الکتریک |
|
مدل
|

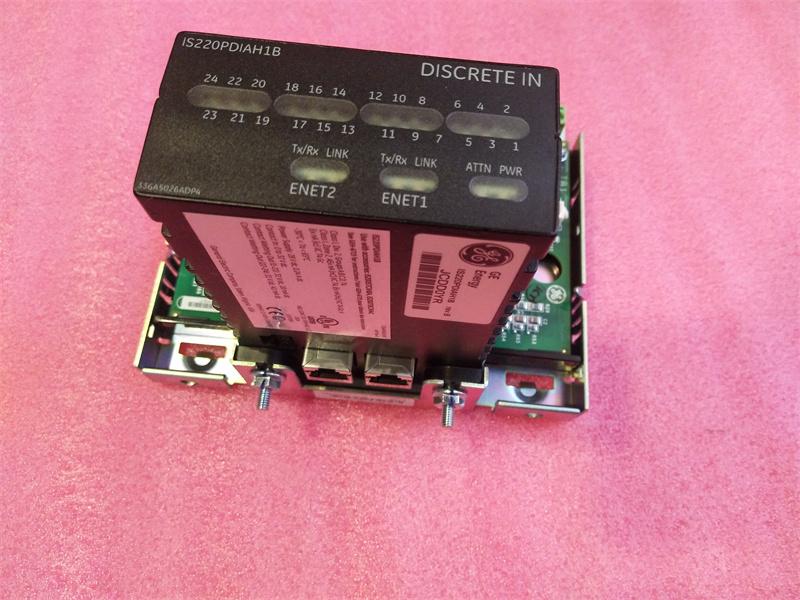

IS230STCIH2A
|
| شماره پ.ن. |
IS200STCIH2A
|
|
کاتالوگ
|
MKVIe
|
|
توضیحات
|
ماژول ورودی گسسته
|
| مبدا | ایالات متحده آمریکا |
| کد HS |
۸۵۳۸۹۰۹۱
|
| ابعاد |
۱۲.۱ * ۸.۲۶ * ۴.۱۹ (سانتیمتر)
|
| وزن | ۴.۳۵ کیلوگرم |
شرح:

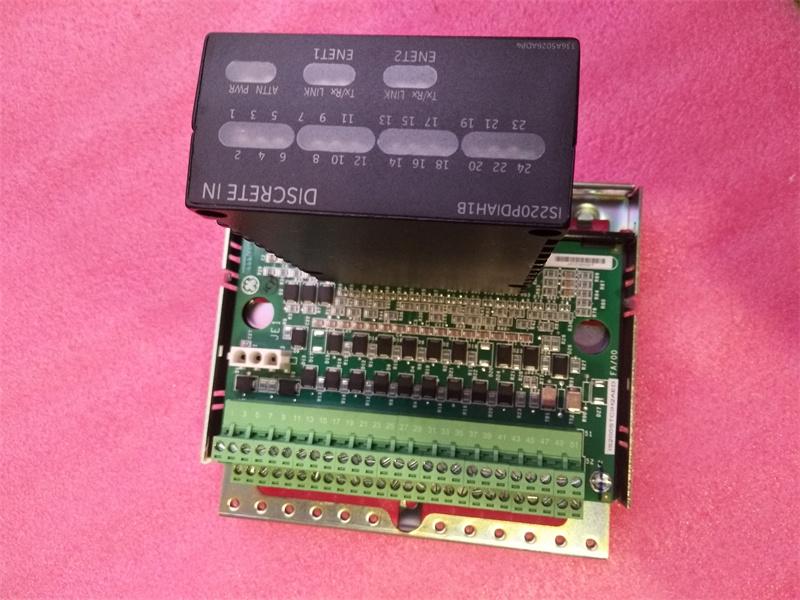

برد ترمینال ورودی کنتاکت سیمپلکس (STCI) یک برد ترمینال ورودی کنتاکت جمع و جور است که برای نصب روی ریل DIN یا تخت طراحی شده است. برد STCI، 24 ورودی کنتاکت را میپذیرد که با تحریک اسمی 24، 48 و 125 ولت DC از یک منبع خارجی تغذیه میشوند. ورودیهای کنتاکت دارای حذف نویز هستند تا در برابر سرج و نویز فرکانس بالا محافظت شوند. STCI با سیستمهای Mark* VIe کار میکند.
سیستمهای مارک ویای

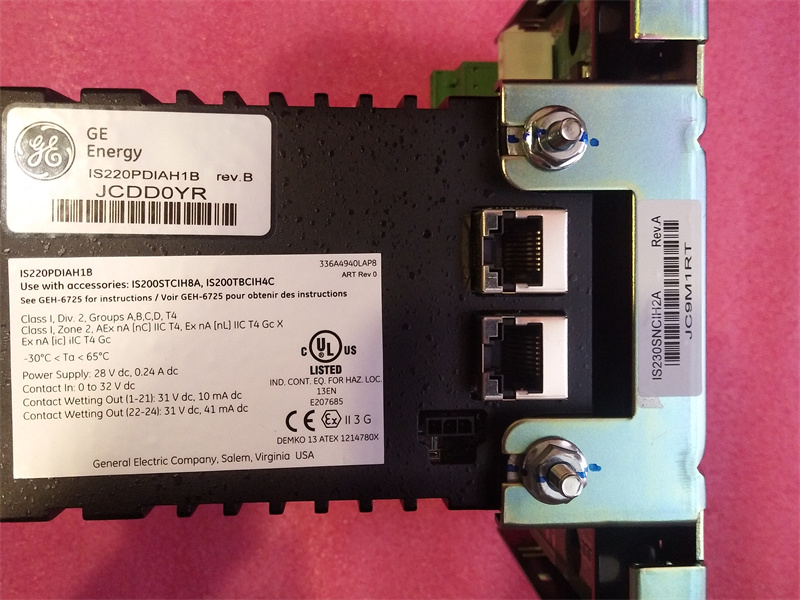

در سیستمهای Mark VIe، بسته ورودی/خروجی PDIA با STCI کار میکند. بسته ورودی/خروجی به کانکتور نوع D متصل میشود و از طریق اترنت با کنترلر ارتباط برقرار میکند. فقط سیستمهای سیمپلکس پشتیبانی میشوند.
برای نصب بسته PDIA
نصب
STCI به همراه یک عایق پلاستیکی روی یک حامل ورق فلزی نصب میشود که سپس روی ریل DIN نصب میشود. در صورت تمایل، عایق STCI به همراه روی یک مجموعه ورق فلزی نصب میشود که سپس در یک کابینت پیچ میشود. ورودیهای کنتاکت مستقیماً به بلوک ترمینال سیمکشی میشوند، معمولاً با استفاده از سیمهای AWG شماره ۱۸. سپرها باید روی یک براکت جداگانه خاتمه یابند.
عملیات
عملکرد و تنظیمات سیگنال روی برد مشابه TBCI هستند، آنها برای تحریک 24، 48 و 125 ولت dc مقیاسبندی شدهاند. محدوده تحریک ورودی به ترتیب 16 تا 32 ولت dc، 32 تا 64 ولت dc و 100 تا 145 ولت dc است. ولتاژ آستانه 50٪ ولتاژ تحریک است. مدارهای حسگر تماسی در شکل نشان داده شدهاند.
جریانهای ورودی کنتاکتها در ۲۱ مدار اول به ۲.۵ میلیآمپر و در مدارهای ۲۲ تا ۲۴ به ۱۰ میلیآمپر محدود شدهاند. جریان منبع تغذیه ۲۴ ولت DC با استفاده از فیوزهای پلیمری با ضریب دمایی مثبت که قابل تنظیم مجدد هستند، به ۰.۵ آمپر محدود شده است.
فیلترها نویز فرکانس بالا را کاهش میدهند و موجهای ولتاژ را در هر ورودی نزدیک نقطه ورود سیگنال سرکوب میکنند. سیگنالهای ولتاژ ورودی گسسته به پردازنده ورودی/خروجی میروند که آنها را از طریق ایزولاتورهای نوری عبور میدهد، به سیگنالهای دیجیتال تبدیل میکند و به کنترلکننده منتقل میکند.
سوالات متداول:
۱. چیست؟
IS230STCIH2A
?
این ورودی گسسته MKVIe است که توسط جنرال الکتریک (GE) توسعه داده شده است.
۲. تعداد کانالهای IS230STCIH2A چقدر است؟
مدل؟
۲۴ کانال ورودی ولتاژ تماس خشک
۳. نحوه نصب بسته PAIC
IS230STCIH2A
?
مستقیماً یک بسته ورودی/خروجی PDIA برای سیمپلکس یا سه بسته ورودی/خروجی PAIC برای TMR را به کانکتورهای برد ترمینال وصل کنید
