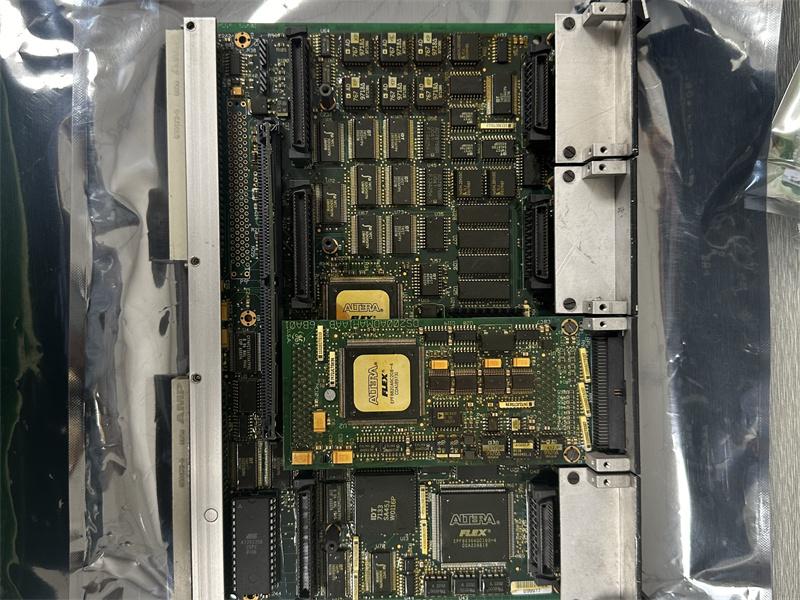

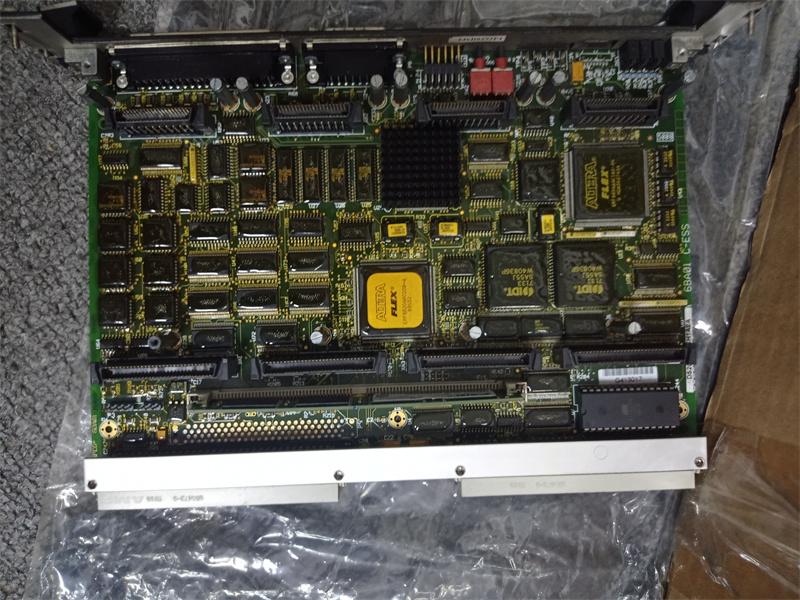

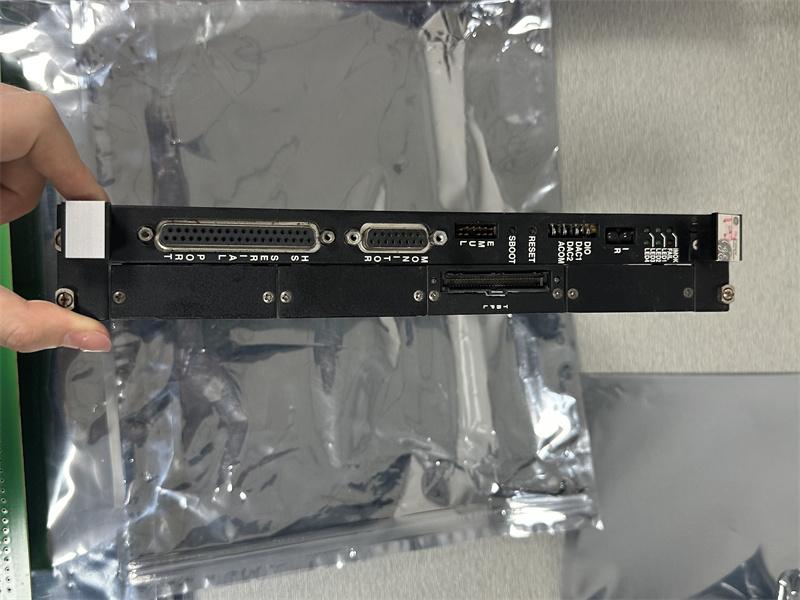

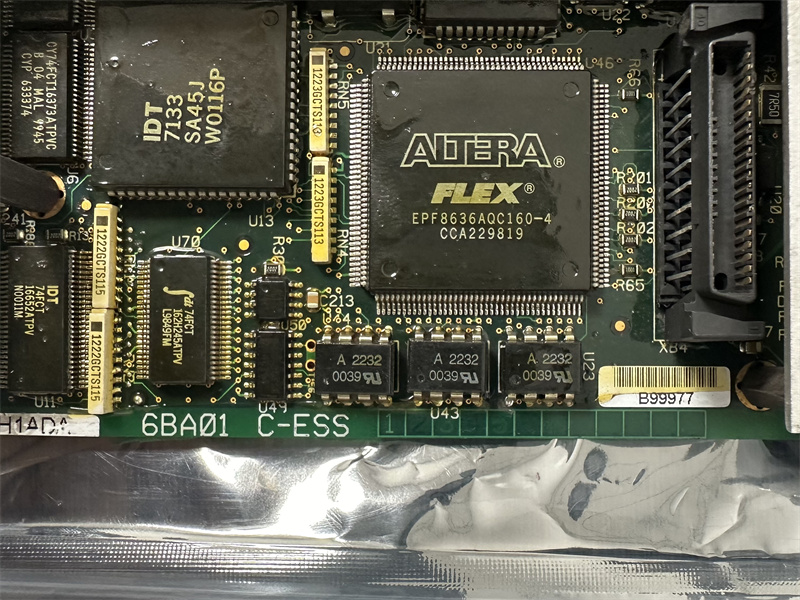

برد کنترل پردازنده سیگنال دیجیتال DS200DSPCH1ADA GE LCI

شرح:

برد DS200DSPC (DSPC) یک برد پردازنده با کارایی بالا مبتنی بر یک پردازنده سیگنال دیجیتال است که ظرفیت محاسباتی و پهنای باند ارتباطی را برای کنترل مستقیم کاربردهای مبدل توان با کارایی بالا مانند منابع تغذیه بدون وقفه (UPS)، فیلترهای فعال، دینامومترها، توربین‌های بادی، درایوهای با کارایی بالا و مبدل‌های توان چند پل بزرگ فراهم می‌کند. این برد به یک اسلات از رک VME متصل می‌شود، اما دو اسلات فضا را اشغال می‌کند (برای تعداد یک تا چهار برد جانبی). برد DSPC می‌تواند به عنوان یک دستگاه اصلی یا فرعی عمل کند، با این حال حافظه برنامه و ورودی/خروجی محلی پرسرعت قابل ارتقا خود را برای رابط مستقیم جهت کنترل سیگنال‌ها بدون استفاده از مسیر داده VME فراهم می‌کند.

ویژگی‌ها:

پردازنده برد DSPC یک پردازنده سیگنال دیجیتال (DSP) ممیز شناور است که با فرکانس ۵۰ مگاهرتز کار می‌کند. DSP را می‌توان با یکی از روش‌های زیر تنظیم مجدد کرد:
· تنظیم مجدد سیستم VME
· گذرگاه اصلی VME در رجیستر کنترل VME می‌نویسد
· تنظیم مجدد روشن شدن
· دکمه تنظیم مجدد
یک تایمر نگهبان با زمان وقفه ثابت روی ۱ میلی‌ثانیه، DSP را رصد می‌کند.

اتوبوس VME
برد DSPC کانکتورهای رابط گذرگاه VME اختیاری (P1 و P2) را ارائه می‌دهد که با کنترل‌کننده‌های منطقی قابل برنامه‌ریزی (PLC) GE Fanuc 90/70ä سازگار هستند. برد DSPC می‌تواند به عنوان یک برده گذرگاه VME A24/D16 با یک رابط SRAM دو پورته 8K عمل کند. این برد همچنین می‌تواند به عنوان یک استاد گذرگاه VME برای شروع یک چرخه انتقال گذرگاه، از جمله داوری گذرگاه، عمل کند. دسترسی به گذرگاه VME در یک دستگاه آرایه دروازه قابل برنامه‌ریزی میدانی (FPGA) مبتنی بر حافظه دسترسی تصادفی استاتیک (SRAM) قابل تنظیم کنترل می‌شود. اطلاعات پیکربندی رابط گذرگاه در یک دستگاه منطقی قابل برنامه‌ریزی قرار دارد که می‌تواند در صورت نیاز برای یک کاربرد خاص مجدداً پیکربندی شود (این روش پرش‌های دستی را به حداقل می‌رساند). ورودی/خروجی گذرگاه VME ناهمزمان است و برای آدرس‌های بدون پاسخ، یک زمان انقضا در نظر گرفته شده است.

گزینه‌های Daughterboard
برد DSPC دارای امکان نصب حداکثر چهار برد فرعی اختیاری برای ارتباط و گسترش ورودی/خروجی است. یک جفت کانکتور با چگالی بالا، یکی ۶۰ پین (XA1، ۲، ۳، ۴) و یکی ۴۰ پین (XB1، ۲، ۳، ۴)، اتصال نصب و سیگنال را به هر یک از چهار موقعیت برد فرعی فراهم می‌کنند. استحکام نصب اضافی توسط سه پایه (با پیچ) برای هر موقعیت برد فرعی روی برد DSPC فراهم می‌شود. بردهای فرعی با راهنماهای رک VME درگیر نمی‌شوند. چهار موقعیت برد فرعی قابل تعویض هستند (هر برد فرعی را می‌توان در هر پروژه به هر یک از چهار موقعیت اختصاص داد). موقعیت‌ها پس از اختصاص به پروژه قابل تعویض نیستند.

برد DSPC خطوط سیگنال ورودی و خروجی را برای همگام‌سازی و الزامات وقفه فراهم می‌کند. خطوط پیکربندی برای هر موقعیت برد فرعی (daughterboard) ارائه شده است تا امکان دانلود موازی منطق FPGA فراهم شود. یک خط وضعیت از هر موقعیت به DSP اجازه می‌دهد تا برد فرعی را برای تکمیل موفقیت‌آمیز پیکربندی نظارت کند.
مشخصات

شماره قطعه: DS200DSPCH1ADA
نام سری: LCI
نوع برد: برد کنترل پردازنده سیگنال دیجیتال
ولتاژ ورودی: ۴۸ ولت DC
ولتاژ ورودی AC: 115/220 ولت AC (50/60 هرتز)
ورودی‌های AC: ۲
ولتاژ تغذیه کمکی: 28 ولت DC
دمای کارکرد: -30°C تا +65°C (بسته به برخی مستندات)
رتبه حفاظت: IP20
تعداد کلیدها: ۵ کلید پل، ۵ کلید برق
تعداد کانکتورها: ۵۲ سوکت مادگی (شامل ۵ کانکتور ۹ پین)
حالت‌های افزونگی: پشتیبانی از افزونگی تکی، دوتایی و سه‌تایی

سوالات متداول:

۱.DS200DSPCH1A چیست؟
این تابلو برق اکسایتر سری LCI است که توسط جنرال الکتریک (GE) توسعه داده شده است.

۲. آیا برد DS200DSPCH1A می‌تواند اتصالات بورد فرعی را پشتیبانی کند؟
بله، برد DSPC قابلیت نصب تا چهار برد فرعی را دارد.

۳. اگر نیاز به تنظیم مجدد برد DS200DSPCH1A داشته باشم، چگونه می‌توانم این کار را انجام دهم؟
چهار راه برای ریست کردن برد DS200DSPCH1A وجود دارد، می‌توانید از ریست سیستم VME، ریست پاور آپ، استفاده از دکمه ریست، یا نوشتن روی رجیستر کنترل VME توسط گذرگاه اصلی VME استفاده کنید.

لینک دیتاشیت:

برد کنترل پردازنده سیگنال دیجیتال DS200DSPCH1ADA GE LCI پی دی اف برگه اطلاعات
