تولیدکننده |
GE |
|
مدل |

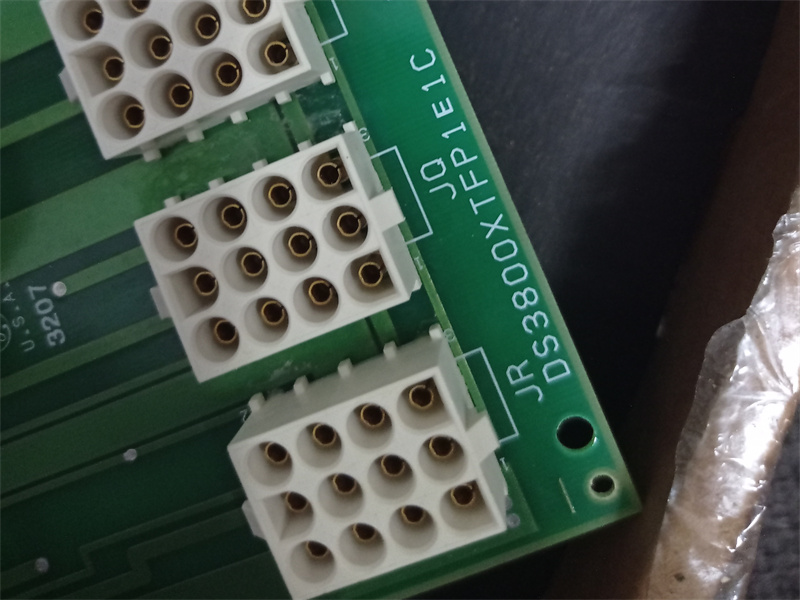

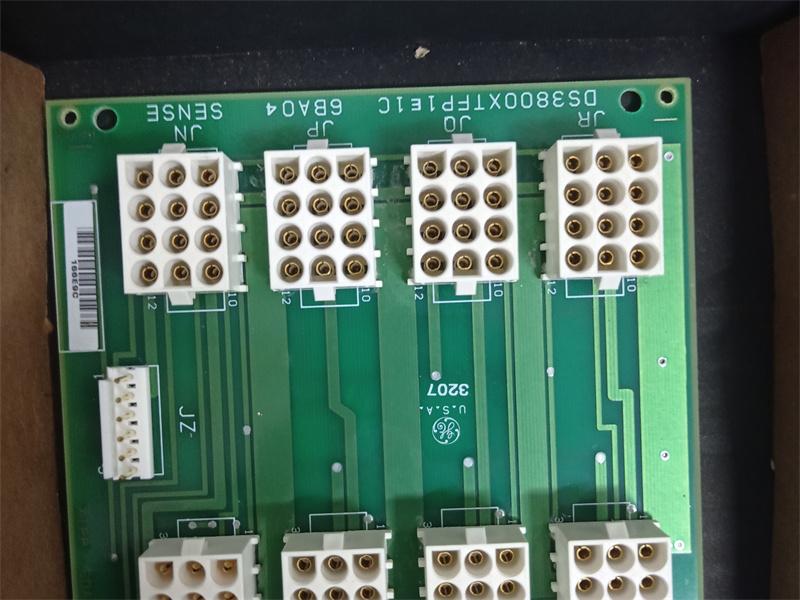

DS3800XTFP1E1C |
| شماره PN |
DS3800XTFP1E1C |
|
کاتالوگ |
MKIV |
|
توضیحات |
کارت آداپتور و توزیع
|
| مبدأ | USA |
| کد HS |
85389091 |
| ابعاد |
16.8*15*5.5 (CM) |
| وزن | 1.327 kg |
توضیحات:
ورودی/خروجی (I/O) آنالوگ اصلی برای توربینهای گازی آئرودِریویتیو (PCLA) و بردهای ترمینال Core Analog مرتبط (SCLS و SCLT) بخش بزرگی از ورودی/خروجی سیگنالهای آنالوگ موردنیاز برای راهاندازی یک موتور را فراهم میکنند. PCLA و SCLT ورودیهای ترموکوپل، ورودیهای RTD، ورودیهای ولتاژ و ورودی/خروجیهای حلقه جریان 4-20 mA را فراهم میکنند. PCLA میتواند در سیستمهای کنترلی simplex controller simplex I/O، dual controller simplex I/O، dual controller TMR I/O و TMR controller TMR I/O به کار رود. یک برد ترمینال SCLT سیگنالهای ورودی را به یک یا سه PCLA متصل توزیع میکند.
PCLA رابط الکتریکی بین یک یا دو شبکه Ethernet I/O و برد ترمینال را فراهم میکند. این ماژول شامل یک برد پردازنده مشترک در تمام I/Oهای توزیعشده Mark VIe است. ورودی به ماژول PCLA از طریق کانکتورهای دوگانه RJ-45 اترنت و یک کانکتور تغذیه 28 V dc به نام P1 انجام میشود.
ورودی/خروجی دستگاههای میدانی از طریق 72 ترمینال جعبهای Euro-style در لبه SCLS و از طریق 48 ترمینال جعبهای Euro-style در لبه SCLT متصل میشود. اتصال به SCLS از طریق کانکتورهای 96 پین J3 و 48 پین J4 روی SCLS انجام میشود. اتصال بین SCLS و SCLT از طریق یک کابل 68 پین روی کانکتور J2 در SCLS و کانکتور JR/JS/JT در SCLT انجام میگیرد.
سوالات متداول:
1. چیست DS3800XTFP1E1C?
این کارت آداپتور و توزیع MKIV است توسط General Electric (GE).
2. چگونه برد VME را نصب کنیم DS3800XTFP1E1C?
XTFP را مستقیماً به کانکتورهای J3 و J4 برد ترمینال متصل کنید.
لینک دیتاشیت:
DS3800XTFP1E1C کارت آداپتور و توزیع GE Mark IV PDF دیتاشیت
