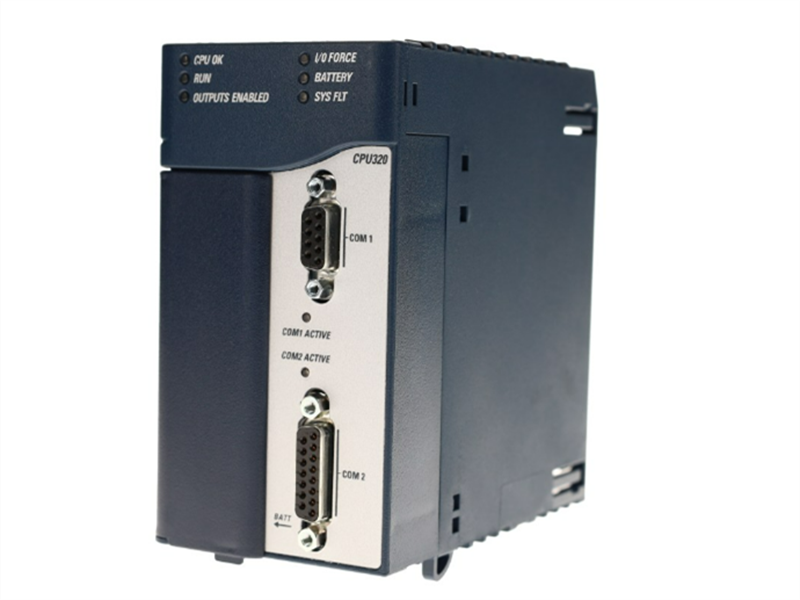

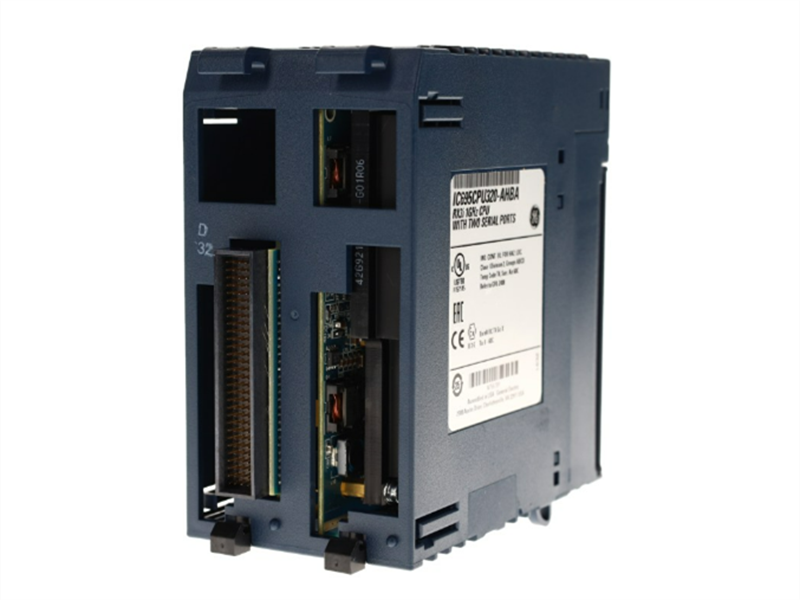

ماژول پردازنده RX3i از سری IC695CPU320 شرکت GE PACSystems

شرح:

GE IC695cPu320 یک ماژول CPU با کارایی بالا برای پلتفرم PACSystems RX3i است. این ماژول از اتوماسیون صنعتی پیچیده با پردازش سریع، حافظه زیاد و ارتباطات انعطاف‌پذیر پشتیبانی می‌کند. مهندسان آن را برای کاربردهایی که نیاز به کنترل دقیق، منطق پرسرعت و عملکرد قابل اعتماد دارند، انتخاب می‌کنند.

پارامترها:

حافظه فلش: ۶۴ مگابایت حافظه دائمی کاربر
حداکثر بلوک‌های برنامه: ۵۱۲، حداکثر اندازه بلوک: ۱۲۸ کیلوبایت
سرعت اجرای erperformanceBoolean: 0.047 میلی‌ثانیه به ازای هر 1000 دستورالعمل
دقت ساعت: +۲ ثانیه در روز
پورت‌های سریال: ۲ پورت مستقل RS-232/RS-485
استانداردهای ارتباطی: RS232، RS485
گذرگاه پشتی: پشتیبانی از RX3i PCI و PCI سریال به سبک 90-30
الزامات اوور

• +۳.۳ ولت جریان مستقیم: ۱.۰ آمپر اسمی
• +5 ولت جریان مستقیم: 1.2 آمپر اسمی

ویژگی‌ها:

-این کنترلر می‌تواند برای کنترل کارآمد ماشین‌آلات و فرآیندهای صنعتی مورد استفاده قرار گیرد. این کنترلر از طریق یک اسلات اتصال قطعات جانبی (PCI) قابلیت انتقال داده با سرعت بالا را دارد و از یک صفحه پشتی سریال برای انتقال به سیستم ورودی/خروجی سری 90-30 پشتیبانی می‌کند.

-IC695CPU320-HS دارای دو (2) پورت ارتباطی داخلی است که از استانداردهای ارتباطی RS232 و RS485 پشتیبانی می‌کنند. این پورت‌های ارتباطی از پروتکل سری 90 (SNP) برای ارتباط با ایستگاه‌های کاری برنامه‌نویسی، رابط‌های انسان و ماشین (HMI) و سیستم‌های کنترل نظارتی و جمع‌آوری داده‌ها (SCADA) از حالت ... استفاده می‌کنند.

- IC695CPU320-HS دارای یک پردازنده داخلی Celeron M با سرعت پردازش 1 گیگاهرتز است. این پردازنده شامل 65 مگابایت حافظه کاربر است که محتویات آن توسط ماژول‌های باتری کمکی 90-30 سری باتری‌های هوشمند لیتیوم، به ترتیب با شماره‌های کاتالوگ IC695ACC302 و IC693ACC302 رزرو شده است. علاوه بر این، دارای 64 مگابایت حافظه کاربر فلش غیرفرار است. علاوه بر این، این حافظه کاربر از تخصیص مجدد حافظه داده و برنامه با اندازه سفارشی پشتیبانی می‌کند. این حافظه تا 512 بلوک برنامه را پشتیبانی می‌کند، با حداکثر اندازه 128 کیلوبایت برای یک بلوک برنامه. IC695CPU320-HS از اکثر ماژول‌های ورودی/خروجی PLC سری 90-30 پشتیبانی می‌کند. این ویژگی انعطاف‌پذیری را فراهم می‌کند که به ویژه هنگام ارتقاء PLC های سری 90-30 قدیمی به پلتفرم کنترلر مدرن PACSystems RX3i مفید و سودمند است. این امر امکان مهاجرت مرحله‌ای را فراهم می‌کند، که در آن ابتدا کنترلر و منطق PLC 90-30 موجود و سپس ماژول‌های ورودی/خروجی منتقل می‌شوند. PACSystems RX3i از اصلاح میان‌افزار پشتیبانی می‌کند.

ماژول GE Fanuc IC695CPU320-HS قادر به اجرای ۱۰۰۰ دستورالعمل بولی در ۰.۰۴۷ میلی‌ثانیه است. این ماژول از ۵۱۲ بلوک برنامه پشتیبانی می‌کند. حداکثر اندازه یک بلوک برنامه ۱۲۸ کیلوبایت است. دو پورت ارتباطی تعبیه‌شده روی ماژول ارائه شده است: RS-485 و RS-232. پروتکل‌های سریال پشتیبانی‌شده شامل SNP، Serial I/O و پروتکل فرعی Modbus RTU هستند.

ماژول IC695CPU320-HS با استفاده از پورت سریال و پروتکل SNP slave با برنامه‌نویسان و HMIها ارتباط برقرار می‌کند. این ماژول از طریق یک گذرگاه دوگانه backplane با ماژول گزینه هوشمند و ورودی/خروجی ارتباط برقرار می‌کند. مشخصات محیطی شامل محدوده دمای عملیاتی 0 تا 60 درجه سانتیگراد است. ماژول IC695CPU320-HS از هر دو گذرگاه سریال backplane و RX3i backplane پشتیبانی می‌کند و 1 آمپر جریان در 3.3 ولت DC و 1.2 آمپر جریان در 5 ولت DC از backplane می‌کشد. شش چراغ نشانگر در پنل جلویی برای به‌روزرسانی وضعیت ماژول تعبیه شده است.

لینک دیتاشیت:

ماژول پردازنده RX3i از سری IC695CPU320 شرکت GE PACSystems پی دی اف برگه اطلاعات
