برد ورودی ترموکوپل IS200VTCCH1C GE Mark VI

شرح:

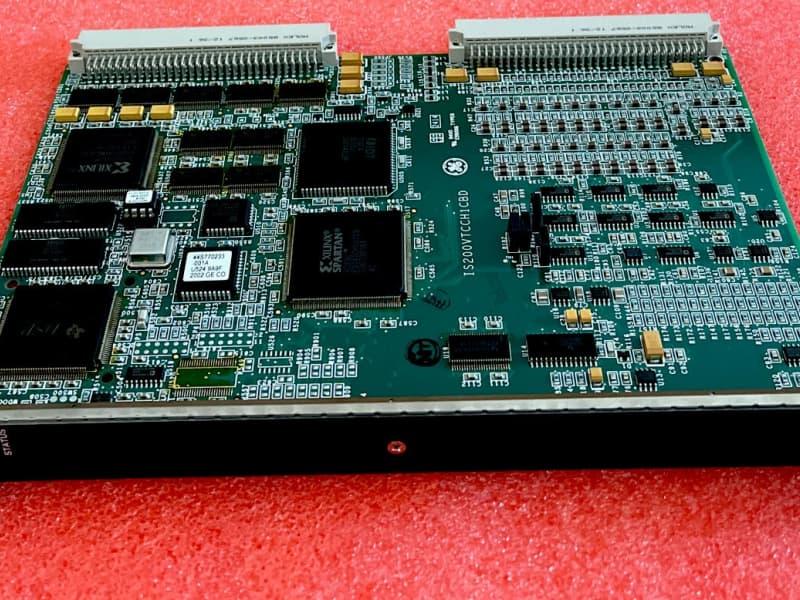

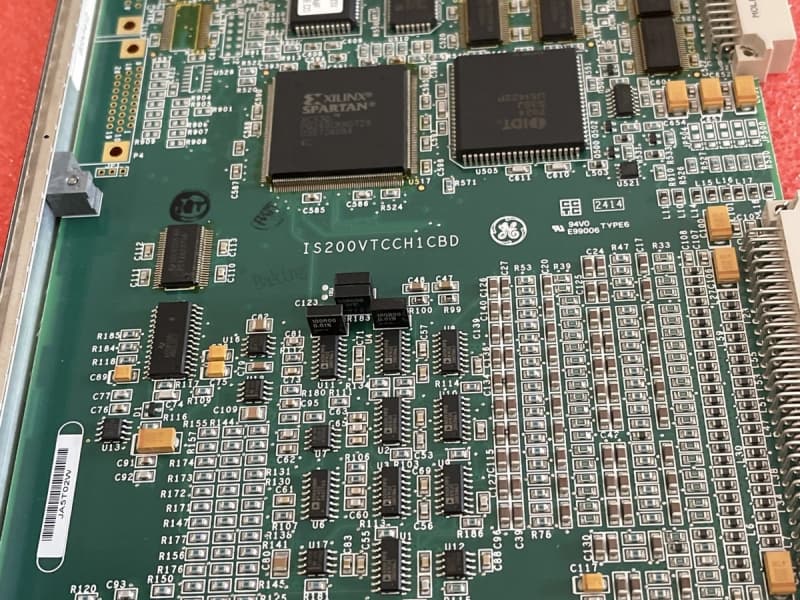

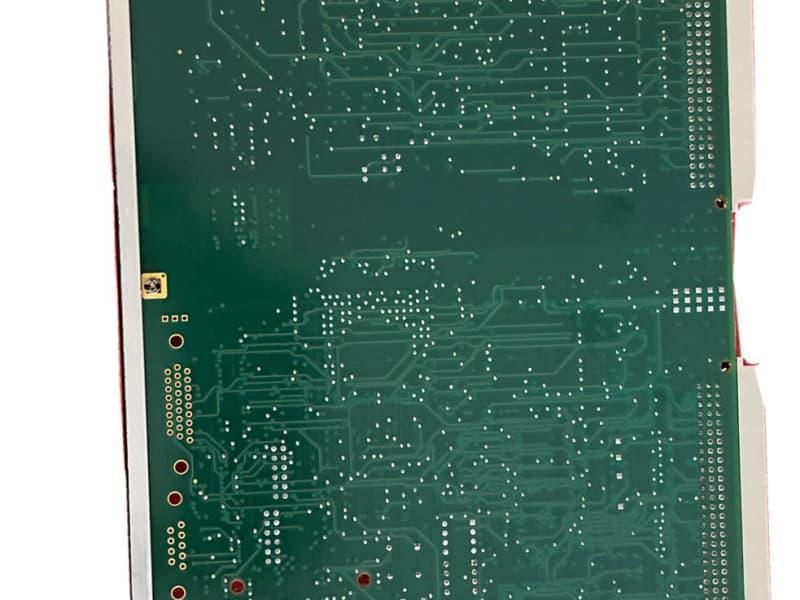

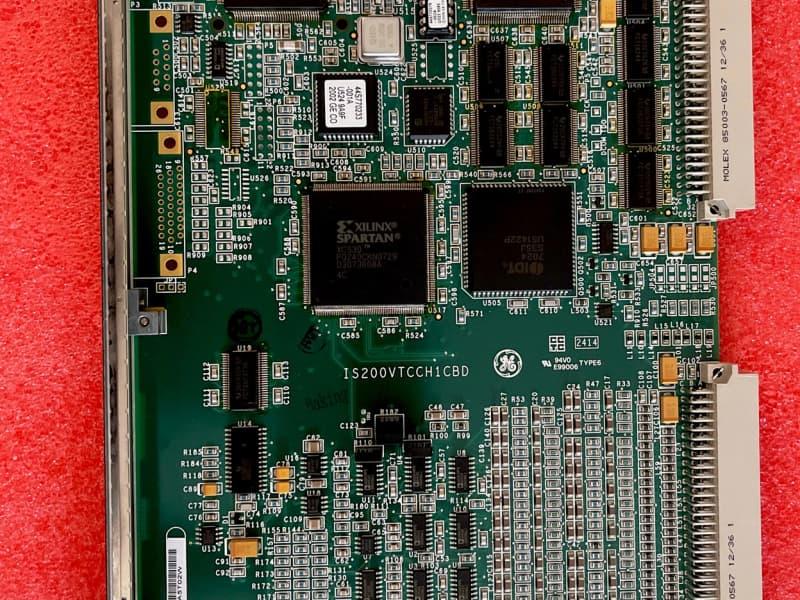

IS200VTCCH1C است برد ورودی ترموکوپل ، تولید شده توسط GE.

IS200VTCCH1C یک برد پردازنده ترموکوپل است که توسط GE تحت سری Mark VI توسعه داده شده است. برد پردازنده ترموکوپل VTCC، 24 ورودی ترموکوپل از نوع E، J، K، S یا T را می‌پذیرد. این ورودی‌ها به دو بلوک ترمینال روی برد ترمینال TBTC متصل هستند. کابل‌هایی با کانکتورهای قالب‌گیری شده، برد ترمینال را به رک VME که برد پردازنده ترموکوپل VTCC در آن قرار دارد، متصل می‌کنند. TBTC می‌تواند کنترل را در هر دو حالت سیمپلکس (TBTCH1C) و ماژول سه‌تایی افزونه (TMR) (TBTCHIB) ارائه دهد.

۲۴ ورودی ترموکوپل روی TBTC می‌توانند به زمین متصل یا غیر متصل باشند. آن‌ها می‌توانند تا فاصله ۳۰۰ متر (۹۸۴ فوت) از کابینت کنترل توربین قرار گیرند و حداکثر مقاومت کابل دو طرفه آن‌ها ۴۵۰ است. سیستم حذف نویز فرکانس بالا و همچنین دو دستگاه مرجع اتصال سرد روی برد ترمینال وجود دارد. انواع ترموکوپل‌های منفرد توسط نرم‌افزار VTCC خطی‌سازی می‌شوند. برای به حداقل رساندن اثرات مضر بر سایر کانال‌های ورودی، هر ترموکوپل که خارج از محدودیت‌های سخت‌افزاری تشخیص داده شود، از ورودی‌های اسکن شده حذف می‌شود.

شرکت ما برنامه‌های متعددی را برای محافظت از خرید شما و کاهش هزینه‌های نهایی شما ارائه می‌دهد. همین امروز در مورد گارانتی‌ها، خرید مازاد و اعتبار تعویض با تیم ما صحبت کنید. سری سیستم کنترل توربین Mark VI دستگاه IS200VTCCH1C با تعداد زیادی از کتابچه‌های راهنمای توسعه‌یافته اولیه به صورت آنلاین احاطه نشده است، که در نتیجه بخش قبلی این صفحه محصول شخصی‌سازی‌شده IS200VTCCH1C یادآور یک بررسی بصری دقیق از خود برد IS200VTCCH1C است. یکی دیگر از منابع تکمیلی خوب برای اطلاعات مربوط به قطعات سخت‌افزاری برد IS200VTCCH1C و مشخصات قطعات را می‌توان در شماره محصول کاربردی IS200VTCCH1C آن شناسایی کرد، که در واقع توسط GE توسعه داده شده است تا به طور غیرمستقیم تعدادی از جزئیات مربوط به برد IS200VTCCH1C را از طریق سری مشخصه قطعات نامگذاری عملکردی متوالی خود نشان دهد. یکی از این قطعات، برچسب اولیه دوکاره سری IS200 است که وظیفه واگذاری برچسب سری IS200 این دستگاه IS200VTCCH1C را بر عهده دارد، که دوکاره است زیرا هم مونتاژ سری Mark VI معمولی این محصول IS200VTCCH1C و هم محل اصلی تولید GE آن را توصیف می‌کند. برخی دیگر از جزئیات مهم IS200VTCCH1C که به این روش ذکر شده‌اند عبارتند از:

مخفف محصول کاربردی VTCC
گروه یک سری مارک VI
سبک پوشش PCB منسجم
بازبینی محصول با رتبه C

سوالات متداول:

۱. این دستگاه IS200VTCCH1C چه نوع نسخه‌ای از سری Mark VI را داراست؟
این برد IS200VTCCH1C از یک نسخه کاربردی با رتبه C استفاده می‌کند.

۲. دوره گارانتی از چه زمانی شروع می‌شود؟
یک سال از زمانی که مشتری کالا را دریافت می‌کند.

۳. پوشش PCB تطبیقی این دستگاه IS200VTCCH1C به چه صورت است؟
پوشش PCB تطبیقی این دستگاه IS200VTCCH1C یک لایه نازک از پوشش PCB شیمیایی است که برای کل برد مدار پایه دستگاه IS200VTCCH1C در دسترس قرار گرفته است.

لینک دیتاشیت:

برد ورودی ترموکوپل IS200VTCCH1C GE Mark VI پی دی اف برگه اطلاعات
