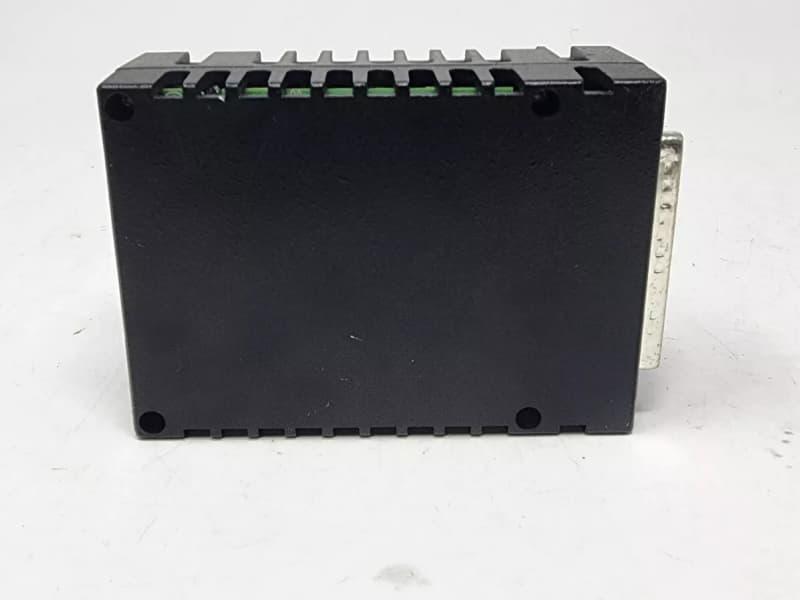

ماژول خروجی آنالوگ IS220PAOCH1A GE Mark Vie

شرح:

IS220YDIAS1AK است ماژول خروجی آنالوگ ، تولید شده توسط GE.

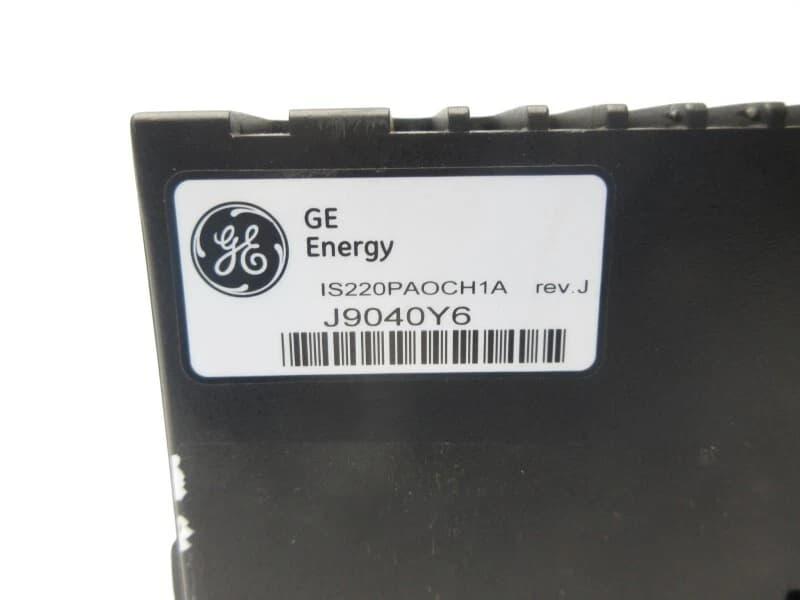

شماره قطعه: IS220PAOCH1A
سازنده: جنرال الکتریک
سری: مارک وی
نوع محصول: ماژول خروجی آنالوگ
تعداد کانال‌ها: هشت کانال خروجی جریان
خروجی‌های آنالوگ: 0-20 میلی‌آمپر، تا 900 اهم
دقت: ±0.5% در محدوده دمایی -30 تا 65 درجه سانتیگراد (-22 تا 149 درجه فارنهایت)
اندازه: ۸.۲۶ سانتی‌متر ارتفاع، ۴.۱۹ سانتی‌متر عرض، ۱۲.۱ سانتی‌متر عمق (۳.۲۵ اینچ در ۱.۶۵ اینچ در ۴.۷۸ اینچ)
موجودی: موجود در انبار
کشور مبدا: ایالات متحده آمریکا

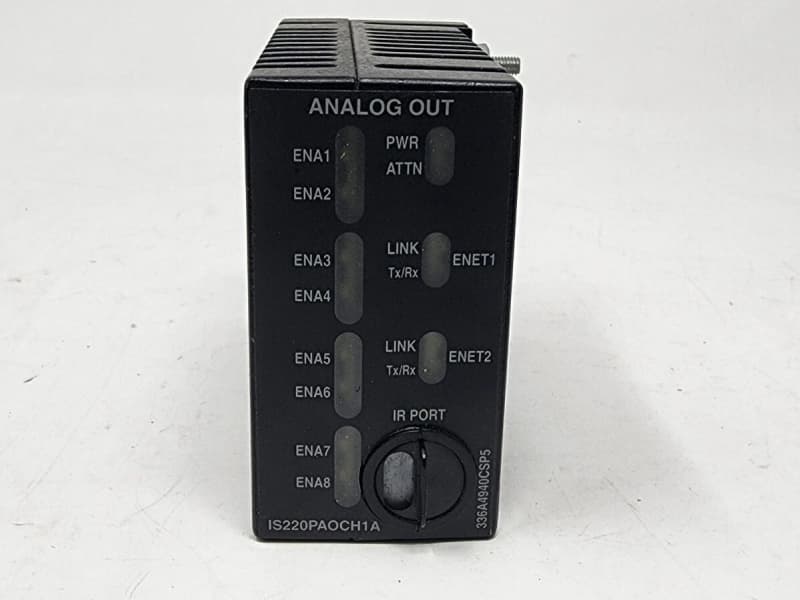

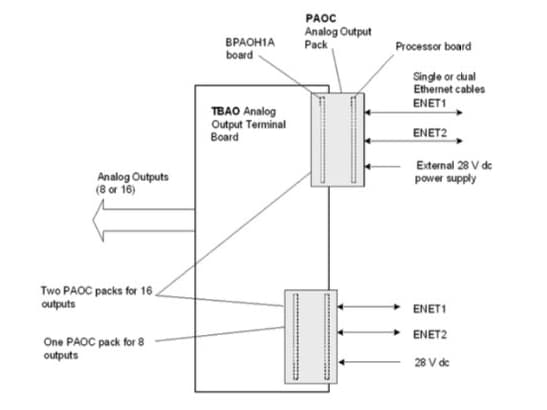

IS220PAOCH1A یک ماژول خروجی آنالوگ تولید شده توسط جنرال الکتریک به عنوان بخشی از Mark VIe که در سیستم‌های مدیریت کنترل توربین گازی استفاده می‌شود. یک رابط الکتریکی بین یک یا دو شبکه اترنت ورودی/خروجی و یک برد ترمینال خروجی آنالوگ توسط خروجی آنالوگ (PAOC) ارائه می‌شود. یک برد پردازنده BPPx و یک جفت برد اکتساب متناسب با عملکرد خروجی آنالوگ، هر دو در PAOC وجود دارند. تا هشت سیمپلکس، خروجی‌های حلقه جریان 0-20 میلی‌آمپر می‌توانند توسط PAOC ارائه شوند، که همچنین دارای یک مبدل آنالوگ به دیجیتال برای بازخورد جریان هر خروجی است. دو کانکتور اترنت RJ-45 و یک ورودی برق سه پین به عنوان ورودی‌های PAOC عمل می‌کنند. کانکتور برد ترمینال مربوطه مستقیماً از طریق یک کانکتور پین DC-37 به خروجی متصل می‌شود. از LEDهای نشانگر برای نمایش تشخیص بصری استفاده می‌شود.

نصب بسته ورودی/خروجی PAOC:

برد ترمینال انتخاب شده را محکم نصب کنید.
بسته(های) ورودی/خروجی PAOC را مستقیماً به کانکتور روی برد(های) ترمینال وصل کنید.
با استفاده از پیچ‌های رزوه‌دار کنار پورت‌های اترنت، پک(های) ورودی/خروجی را به صورت مکانیکی ببندید. پیچ‌ها درون یک براکت نصب که برای نوع خاص برد ترمینال ساخته شده است، قرار می‌گیرند.
مهم است که براکت را طوری قرار دهید که کانکتور پین DC-37 که بسته I/O و برد ترمینال را به هم متصل می‌کند، تحت نیروهای قائمه قرار نگیرد. در طول عمر مفید محصول، تنظیم فقط باید یک بار لازم باشد.
بسته به تنظیمات دستگاه، یک یا دو سیم اترنت را وصل کنید. هر پورت با بسته I/O کار خواهد کرد. اگر هنگام استفاده از اتصالات دوگانه، مرسوم است که ENET1 را به شبکه متصل به کنترلر R وصل کنید.
کانکتور کناری PAOC را برای تأمین برق به بسته I/O وصل کنید. از آنجا که بسته I/O دارای یک ویژگی شروع نرم ذاتی است که جریان ورودی را در هنگام استفاده از برق تنظیم می‌کند، خاموش کردن برق قبل از وصل کردن کابل ضروری نیست.
در صورت لزوم، بسته ورودی/خروجی را با استفاده از برنامه ToolboxST* تنظیم کنید. برای نمایش منوی راهنمای ویرایشگر کامپوننت، F1 را فشار دهید.

سوالات متداول:

۱. آیا محصولات، واحدهای اصلی OEM هستند؟
این اقلام توسط کنترل کیفیت WOC تأیید شده‌اند که واحدهای اصلی OEM هستند که از طریق OEM یا کانال‌های شخص ثالث مستقل تهیه شده‌اند.

۲. دوره گارانتی از چه زمانی شروع می‌شود؟
یک سال از زمانی که مشتری کالا را دریافت می‌کند.

۳. ماژول ورودی/خروجی چیست؟
ماژول ورودی/خروجی قطعه‌ای است که وظایف خاص رابط را برای اتصال یک پردازنده مرکزی به بقیه سیستم انجام می‌دهد.

لینک دیتاشیت:

ماژول خروجی آنالوگ IS220PAOCH1A GE Mark Vie پی دی اف برگه اطلاعات
