برد کنترل درایو DS200SDCCG5A GE MKV

شرح:

DS200SDCCG5A است برد کنترل درایو ، تولید شده توسط GE.

DS200SDCCG5A یک است کارت کنترل درایو اکسایتر دیجیتال توسط جنرال الکتریک به عنوان بخشی از سری EX2000 که در سیستم‌های کنترل تحریک استفاده می‌شود، تولید و طراحی شده است. کارت کنترل درایو (SDCC)، که برد پردازنده اصلی است، شامل مدار کنترل اولیه EX2000 است. این برد شامل سه ریزپردازنده 16 بیتی و مدارهای مرتبط است که از طریق RAM دو پورتی به هم متصل شده‌اند. این برد شامل مدار رابط همه منظوره است که با بردهای دیگر متصل می‌شود تا انواع مختلفی از سیستم‌های تحریک را تشکیل دهد. این مدار رابط، ورودی/خروجی تحریک کننده و مشتری را کنترل و پردازش می‌کند. همچنین قابلیت پردازش را از طریق دو RAM دو پورتی خارجی گسترش می‌دهد. (در کاربردهای TC2000، مدار رابط و سه ریزپردازنده اصلی برای کارهای مختلف استفاده می‌شوند.) سه پردازنده اصلی SDCC عبارتند از:
یک میکروکنترلر 80C186 (U1) که از ورودی/خروجی دیجیتال و آنالوگ استفاده می‌کند و دارای مجموعه‌ای از ویژگی‌های جانبی داخلی است.

از جمله این ویژگی‌ها می‌توان به کنترل‌کننده دسترسی مستقیم به حافظه (DMA)، تایمر/شمارنده، کنترل‌کننده وقفه، مولدهای حالت انتظار و رمزگشایی آدرس برای انتخاب‌های تراشه اشاره کرد. رابط‌های کاربری، حلقه‌های تنظیم خارجی (مانند سرعت و مکان) و عملیات سطح سیستم، نرم‌افزار DCP را تشکیل می‌دهند.

یک پردازنده برای کنترل موتور (MCP). یک میکروکنترلر (U21) با پردازنده 80C196 که دارای ورودی/خروجی پرسرعت، ورودی/خروجی آنالوگ، ورودی/خروجی دیجیتال سنتی، تایمر/شمارنده و یک تایمر نگهبان است. حلقه‌های داخلی مانند تنظیم‌کننده‌های جریان و ویژگی‌های خاص موتور/فناوری مانند کنترل فاز dc، کنترل حرکت ac و ac همه منظوره، نرم‌افزار MCP را تشکیل می‌دهند.

برای الگوریتم‌های کنترل موتور که برای MCP بسیار پیچیده هستند، یک پردازنده سیگنال دیجیتال TMS320C25 (U35) عملیات ریاضی فشرده را اجرا می‌کند. SDCC تنها زمانی که درایو به قدرت پردازش اضافی نیاز دارد، از این پردازنده و قطعات الکترونیکی همراه آن استفاده می‌کند؟ تنها دستگاه‌هایی که CMP با آنها ارتباط برقرار می‌کند، RAM دو پورته و EPROM آن هستند.

پنج تراشه حافظه، نرم‌افزار داخلی کارت DS200SDCC را تشکیل می‌دهند: چهار عدد EPROM (U11، U12، U22 و U23)

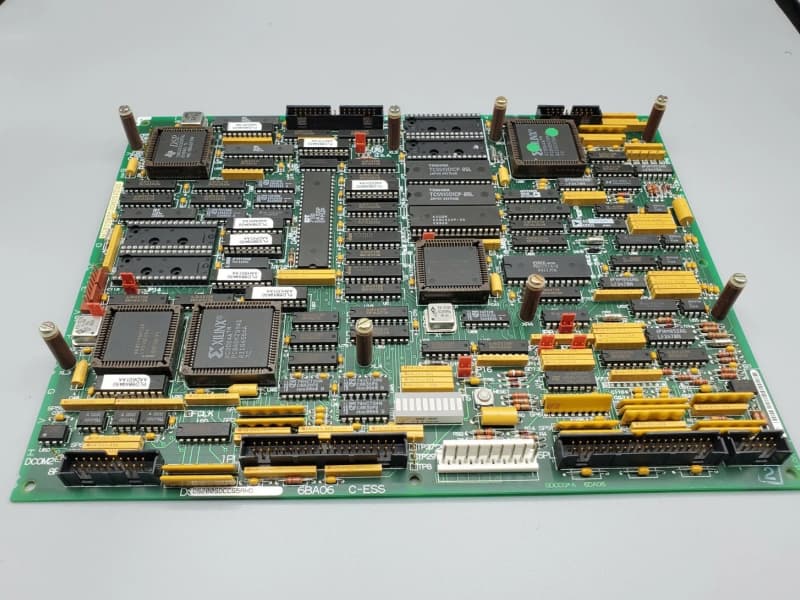

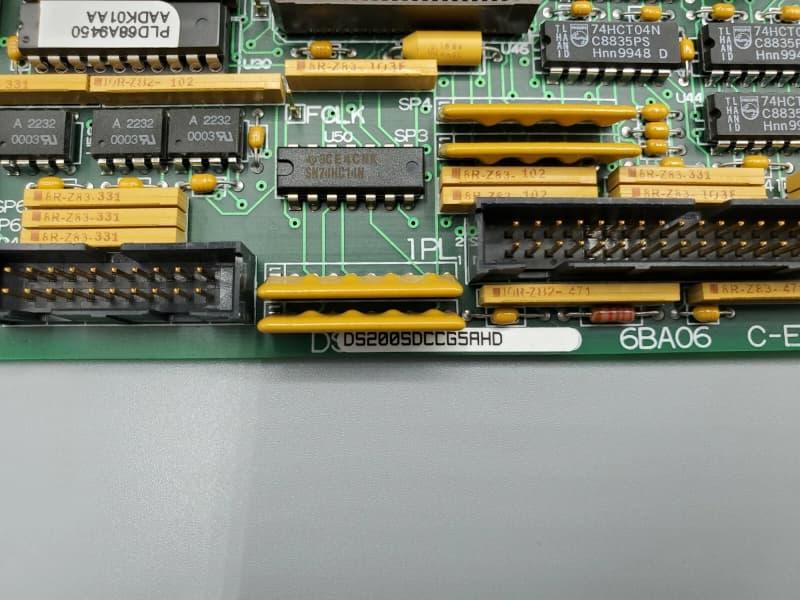

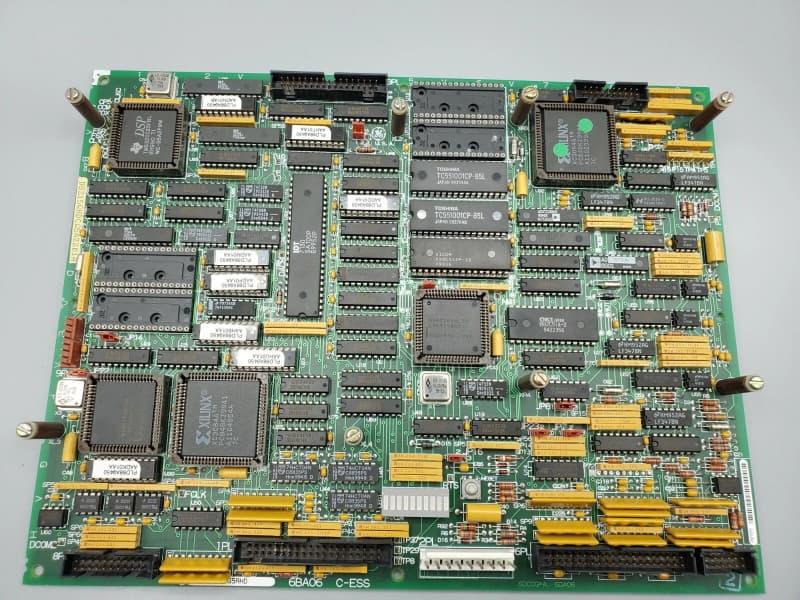

برد DS200SDCCG5A که در اینجا نمایش داده شده است، همچنین شامل کانکتورها و پایه‌هایی برای اتصال به کارت‌های کمکی موجود در سری Mark V است. می‌توانید این کارت‌ها را با پیچ‌هایی که در پایه‌ها قرار گرفته‌اند، وصل کنید و سپس یک کابل را از کارت کمکی به برد متصل کنید. این کارت‌ها شما را قادر می‌سازند تا به یک شبکه محلی متصل شوید یا قابلیت‌های پردازش سیگنال برد را افزایش دهید. در نهایت، این برد کنترل درایو DS200SDCCG5A شامل جامپرهایی است که برای پیکربندی برد تنظیم شده‌اند، اگرچه این جامپرها در کارخانه تنظیم شده‌اند و هیچ یک از آنها نباید برای تغییر رفتار برد جابجا شوند. قبل از تصمیم‌گیری نهایی برای خرید این کارت کنترل درایو DS200SDCCG5A، مهم است که از وضعیت برد مدار چاپی DS200SDCCG5A به عنوان یک کارت کنترل درایو که یک بار اصلاح شده است، آگاه باشید.

سوالات متداول:

۱. آیا محصولات، واحدهای اصلی OEM هستند؟
این اقلام توسط کنترل کیفیت WOC تأیید شده‌اند که واحدهای اصلی OEM هستند که از طریق OEM یا کانال‌های شخص ثالث مستقل تهیه شده‌اند.

۲. دوره گارانتی از چه زمانی شروع می‌شود؟
یک سال از زمانی که مشتری کالا را دریافت می‌کند.

۳. کارت کنترل درایو اکسایتر دیجیتال چیست؟
کارت کنترل درایو تحریک دیجیتال، یک ماژول الکترونیکی تخصصی است که نقش مهمی در سیستم‌های کنترل توربین، به ویژه در مدیریت و تنظیم تحریک ژنراتور، ایفا می‌کند. این کارت با حفظ پایداری ولتاژ و کنترل توان راکتیو، عملکرد ژنراتور را در سطوح بهینه تضمین می‌کند. این دستگاه الگوریتم‌های پیشرفته و فناوری دیجیتال را برای افزایش راندمان، قابلیت اطمینان و عملکرد در سیستم‌های تولید برق ادغام می‌کند.

لینک دیتاشیت:

برد کنترل درایو DS200SDCCG5A GE MKV پی دی اف برگه اطلاعات
