برد توربین ترمینال IS200TTURH1CCC GE Mark VIe

شرح:

برد مدار چاپی جنرال الکتریک IS200TTURH1CCC که به طور رسمی با نام برد توربین ترمینال شناخته می‌شود، بخشی جدایی‌ناپذیر از سری Mark VIe از سیستم‌های کنترل توربین است که توسط GE Industrial Systems، شرکت تابعه جنرال الکتریک که مسئول تولید انبوه این سیستم‌ها است، تولید می‌شود. IS200TTURH1CFD نسخه اصلاح‌شده IS200TTURH1 است که شامل یک نسخه اولیه با رتبه C، یک نسخه ثانویه با رتبه F و یک نسخه هنری با رتبه D است.

نکات و مشخصات سخت‌افزاری

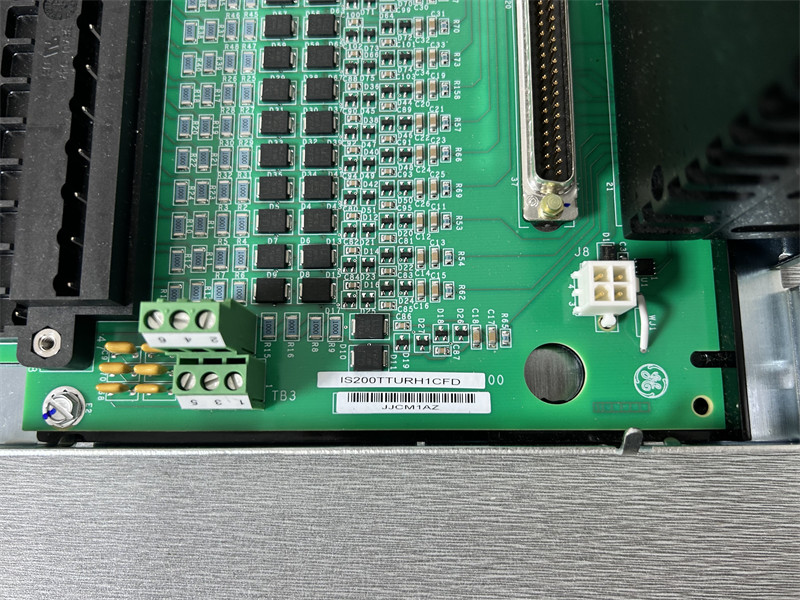

برد توربین ترمینال IS200TTURH1CFD مجهز به اجزای سخت‌افزاری منحصر به فردی است که برای عملکرد آن در مجموعه بزرگتر برد کنترل توربین VTUR ضروری هستند. نقش اصلی آن شامل مدیریت ۴۸ اتصال ورودی/خروجی حیاتی برای عملکرد مجموعه VTUR است. علاوه بر این، سیم‌پیچ رله اصلی ۵۲G را برای مجموعه VTUR کنترل می‌کند.
ویژگی‌های کلیدی سخت‌افزار:

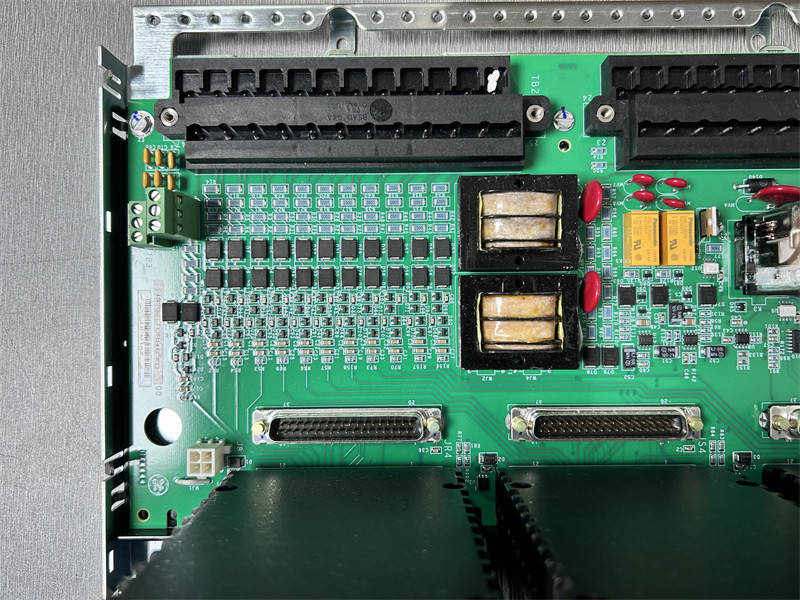

۱. بلوک‌های ترمینال قابل اتصال: دو بلوک ترمینال قابل اتصال با استفاده از دو پیچ روی برد پایه نصب شده‌اند که نگهداری آسان را تسهیل می‌کند. هر بلوک ترمینال ۲۴ اتصال ورودی/خروجی را در خود جای می‌دهد که در مجموع ۴۸ اتصال می‌شود و برای عملکرد برد ضروری هستند.
۲. پورت‌های اتصال: شش پورت اتصال با برچسب نامگذاری برای نیازهای مختلف اتصال گنجانده شده است.
۳. نوار محافظ: یک نوار محافظ در سمت چپ PCB امتداد یافته است تا محافظت بیشتری را فراهم کند.
۴. سیم‌کشی به پیکاپ‌های سرعت TTL: این برد شامل سیم‌کشی متصل به پیکاپ‌های سرعت TTL است که نظارت دقیق بر سرعت را تضمین می‌کند.
۵. سوراخ‌های از پیش سوراخ‌شده در کارخانه: سوراخ‌های از پیش سوراخ‌شده، نصب آسان برد را در محل تعیین‌شده‌اش تسهیل می‌کنند.
۶. پوشش همگون: این برد دارای یک پوشش محافظ همگون است تا در برابر عوامل محیطی محافظت کرده و دوام آن را افزایش دهد.

سوالات متداول:

۱. چگونه مخفف عملکردی IS200TTURH1CFD TTUR این محصول فرموله شده است؟
این مخفف عملکردی TTUR برای برد IS200TTURH1CFD به عنوان یک اختصار مناسب برای شماره محصول IS200TTURH1CFD و همچنین به عنوان نمایشی از وضعیت عملکردی برد توربین ترمینال این محصول طراحی شده است.

۲. نحوه نصب IS200TTURH1CFD ?
مرحله 1: نصب برد ترمینال
مرحله ۲: وصل کردن بسته‌های ورودی/خروجی PTUR
مرحله 3: محکم کردن بسته‌ها
مرحله ۴: اتصال کابل‌های اترنت
مرحله ۵: اعمال قدرت
مرحله 6: پیکربندی
