برد ترمینال سروو IS200TSVCH1ADC GE MKVI - شرکت Colletplc

شرح:

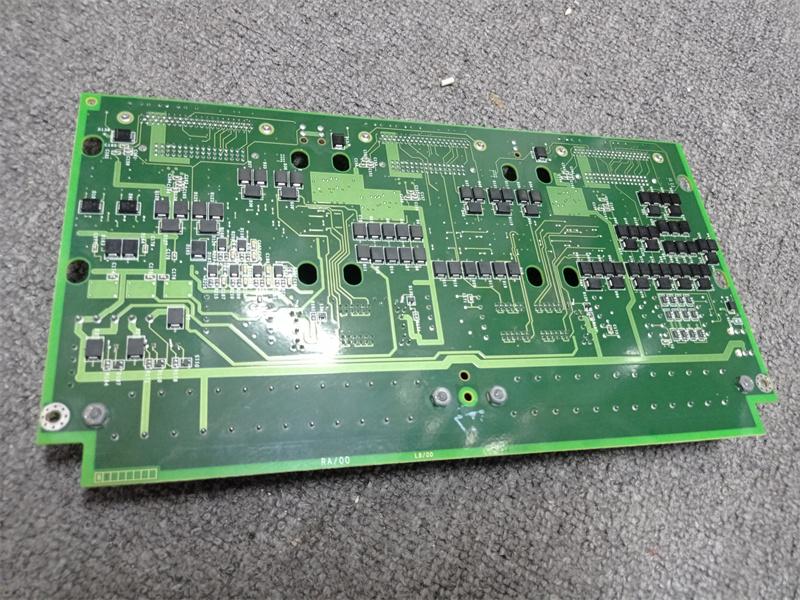

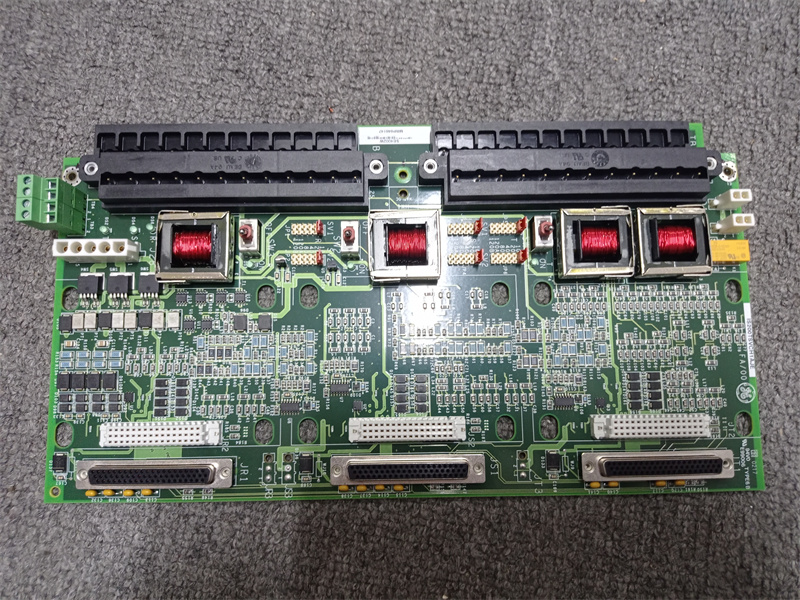

این برد ترمینال ورودی/خروجی سروو IS200TSVCH1ADC دارای مجموعه‌ای منحصر به فرد از قطعات سخت‌افزاری است که تنها با گنجاندن یک نسخه اصلاح‌شده و قابل توجه از محصول که با هدف بهبود عملکرد طراحی شده، پیچیده‌تر می‌شوند. هر تغییری که در مونتاژ این مدل IS200TSVCH1A ایجاد شود، مستقیماً بر عملکرد مورد نظر این مدل اعمال می‌شود. برای شروع، این برد مدار چاپی IS200TSVCH1A رابط حیاتی برای دو شیر سروو الکتروهیدرولیکی کامل فراهم می‌کند که برای مجموعه درایو سری Mark VIe مهم تلقی می‌شوند. این محصول اصلاح‌شده A با کاربردهای خاص برای هر دو درایور سروو Mark VIe WSVO و بسته ورودی/خروجی PSVO تولید شده است. این میزان کاربرد مورد نظر این محصول با اختصار TSVC است.

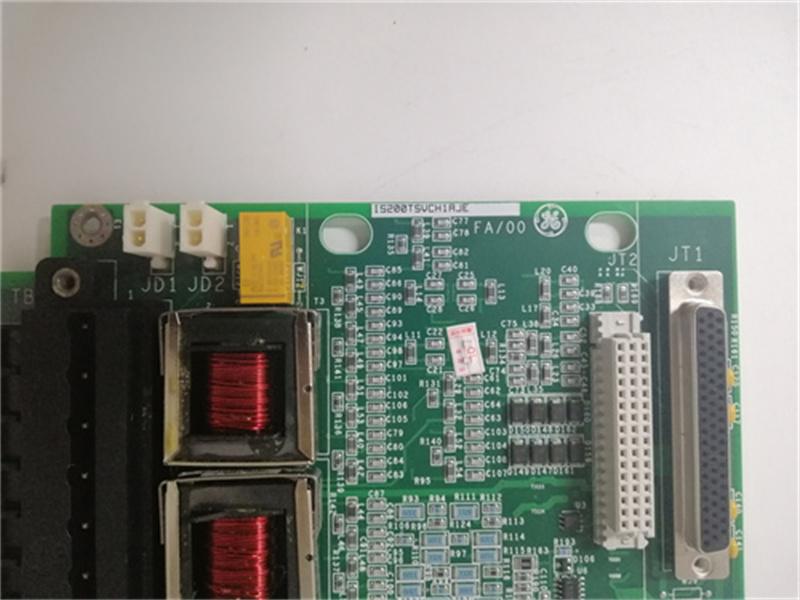

اکنون که طیف کامل قابلیت‌های برد IS200TSVCH1A بررسی شده است، می‌توان برخی از عناصر سخت‌افزاری متعدد آن را در متن قرار داد. یکی از اجزای سخت‌افزاری مهم که به برد پایه این ماژول TSVC متصل شده است، منبع تغذیه داخلی آن است که با ظرفیت ولتاژ ۲۸ ولت DC طراحی شده است. این منبع تغذیه در پایین‌ترین قسمت برد مدار IS200TSVCH1A قرار دارد و در سمت چپ آن دو خروجی تحریک وجود دارد که با نام استاندارد کارخانه TB4/3 نامگذاری شده‌اند. دو مورد از اجزای سخت‌افزاری مهم‌تر که به برد پایه این محصول TSVC متصل شده‌اند، در مجموعه دو بلوک ترمینال کلی آن وجود دارند که عملکرد اصلی ورودی/خروجی TSVC را فراهم می‌کنند.

پیکربندی IS200TSVCH1A
در یک سیستم سیمپلکس، از جامپر JP1 برای تنظیم جریان مناسب سیم‌پیچ برای سروو ۱ استفاده می‌شود، در حالی که از جامپر JP4 برای تنظیم جریان صحیح سیم‌پیچ برای سروو ۲ استفاده می‌شود. هر خروجی سروو در یک سیستم TMR می‌تواند سه سیم‌پیچ داشته باشد. در این سناریو، از JP 1-3 برای سروو ۱ و JP 4-6 برای سروو ۲ برای انتخاب جریان هر سیم‌پیچ توسط جامپر استفاده می‌شود. برنامه ToolboxST برای پیکربندی سایر بردهای سروو استفاده می‌شود.

لینک دیتاشیت:

برگه اطلاعات فنی برد ترمینال سروو IS200TSVCH1ADC GE MKVI
