IS200STAIH2ACB GE Mark VI، برد ترمینال ورودی کنتاکت

شرح:

IS200STCIH2ACB یک برد ترمینال ورودی کنتاکت سیمپلکس است که توسط GE به عنوان بخشی از سری Mark VI ساخته شده است. این برد ترمینال ورودی کنتاکت جمع و جور برای نصب روی ریل DIN یا تخت طراحی شده است و 24 ورودی کنتاکت با ولتاژهای تحریک اسمی 24، 48 و 125 ولت DC از یک منبع خارجی را در خود جای می‌دهد. ورودی‌های کنتاکت دارای قابلیت حذف نویز برای محافظت در برابر سرج و نویز فرکانس بالا هستند. بسته ورودی/خروجی PAIC با این ماژول سازگار است. بسته ورودی/خروجی به کانکتور نوع D متصل می‌شود و از طریق اترنت با کنترلر ارتباط برقرار می‌کند. فقط سیستم‌های سیمپلکس پشتیبانی می‌شوند.

نصب IS200STCIH2ADC
STCI به همراه یک عایق پلاستیکی، روی یک حامل ورق فلزی نصب می‌شود که سپس روی ریل DIN نصب می‌شود. به عنوان یک جایگزین، عایق STCI plus را می‌توان روی یک مجموعه ورق فلزی که به یک کابینت پیچ می‌شود، نصب کرد. ورودی‌های کنتاکت معمولاً مستقیماً با استفاده از سیم‌های AWG شماره ۱۸ به بلوک ترمینال سیم‌کشی می‌شوند. شیلدها باید روی یک براکت جداگانه خاتمه یابند. STCIH2 دارای یک هدر زاویه قائمه است که انواع بلوک‌های ترمینال قابل اتصال موجود در بازار را که در مجموع ۵۲ ترمینال هستند، می‌پذیرد.

عملیات
عملکرد و تنظیمات سیگنال روی برد مشابه TBCI است، اما برای تحریک ۲۴، ۴۸ و ۱۲۵ ولت DC مقیاس‌بندی شده است. محدوده‌های تحریک ورودی به ترتیب ۱۶ تا ۳۲ ولت DC، ۳۲ تا ۶۴ ولت DC و ۱۰۰ تا ۱۴۵ ولت DC است. ولتاژ آستانه ۵۰٪ ولتاژ تحریک است. شکل، مدارهای حسگر تماسی را نشان می‌دهد. جریان‌های ورودی تماسی در ۲۱ مدار اول به ۲.۵ میلی‌آمپر و در مدارهای ۲۲ تا ۲۴ به ۱۰ میلی‌آمپر محدود شده‌اند. منبع تغذیه ۲۴ ولت DC توسط فیوزهای ضریب دمایی مثبت پلیمری قابل تنظیم مجدد، به ۰.۵ آمپر محدود شده است. فیلترها نویز فرکانس بالا را کاهش داده و موج را در هر ورودی نزدیک به نقطه ورود سیگنال سرکوب می‌کنند. سیگنال‌های ولتاژ ورودی گسسته به پردازنده I/O هدایت می‌شوند که آنها را به سیگنال‌های دیجیتال تبدیل کرده و به کنترلر ارسال می‌کند.

مشخصات IS200STCIH2ADC

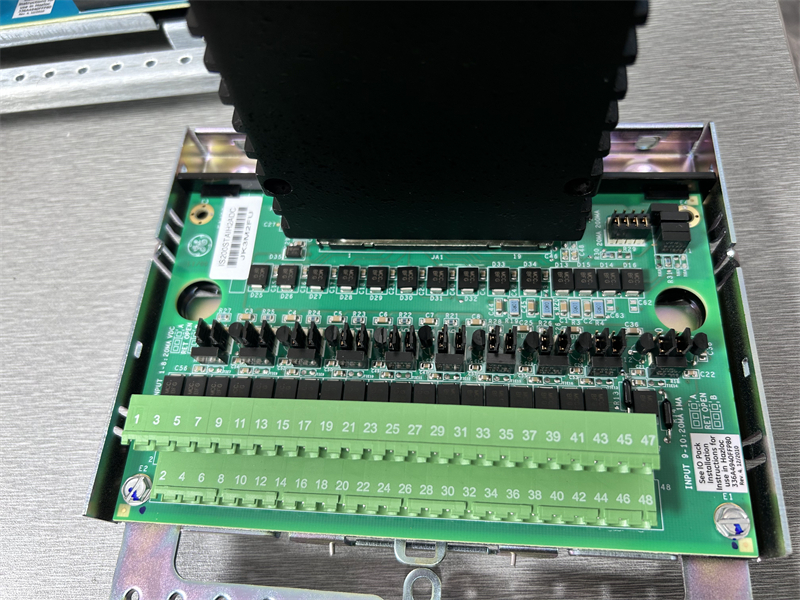

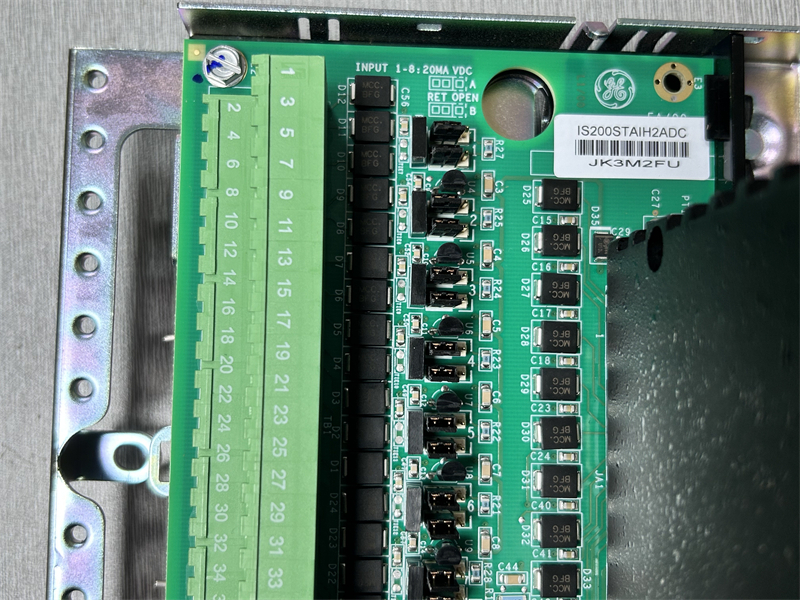

E1 و E2 برچسب‌هایی روی حلقه ترمینال در دو طرف برد ترمینال هستند. یک کانکتور ۳۷ پین (ماده) نوع D و یک دوشاخه ماده سه حالته در مقابل نوار ترمینال روی برد قرار دارند. در لبه‌های کوتاه برد، دو روزنه گرد روی برد بریده شده‌اند که یکی روبروی دیگری قرار دارد. علاوه بر این، بیش از ۸۰ مقاومت، خازن، دیود و یک مدار مجتمع روی برد وجود دارد.

ویژگی‌های محصول
- تعداد کانال‌های موجود: ۲۴ کانال ورودی ولتاژ تماس خشک.
- ولتاژ تحریک نامی: 24 ولت جریان مستقیم شناور، از 18.5 تا 32 ولت جریان مستقیم (قابل اتصال به منبع تغذیه).
- ورودی جریان: برای کاربردهایی که به ۲۴ ولت جریان مستقیم نیاز دارند: ۲۱ مدار اول ۲.۵ میلی‌آمپر جریان می‌کشند، در حالی که سه مدار آخر ۱۰ میلی‌آمپر جریان می‌کشند.
- فیلتر سخت‌افزاری: فیلتر ورودی 4 میلی‌ثانیه‌ای.
- تشخیص خطای برد ورودی/خروجی: افت ولتاژ تحریک در ورودی کنتاکت، ورودی کنتاکتی که در حالت تست پاسخ نمی‌دهد.

سوالات متداول:

۱. ولتاژهای تحریک اسمی که برد IS200STAIH2ADC برای ۲۴ ورودی کنتاکت خود می‌پذیرد، چقدر است؟
دمای عملیاتی از -30 تا 65 درجه سانتیگراد متغیر است. این برد 24 ورودی کنتاکت با تحریک اسمی 24، 48 و 125 ولت DC از یک منبع خارجی را می‌پذیرد.

۲. چه چیزهایی هستند؟ ویژگی‌های IS200STAIH2ADC ?
برد ترمینال IS200STCIH2A دارای برچسب‌های E1 و E2 روی حلقه ترمینال در دو طرف است. این برد شامل یک کانکتور مادگی نوع D با ۳۷ پین و یک دوشاخه مادگی سه حالته در مقابل نوار ترمینال است. این برد دارای دو روزنه گرد در لبه‌های کوتاه خود است که یکی روبروی دیگری قرار دارد و شامل بیش از ۸۰ مقاومت، خازن، دیود و یک مدار مجتمع است.
