تولید
|
جنرال الکتریک |
|
مدل
|
IS220UCSAH1A
|
| شماره پ.ن. |
IS220UCSAH1A
|
|
کاتالوگ
|
MKVIe |
|
توضیحات
|
ماژول کنترل‌کننده جاسازی‌شده
|
| مبدا |
ایالات متحده (ایالات متحده)
|
| کد HS |
۸۵۳۸۹۰۹۱
|
| ابعاد |
38 * 28 * 6 (سانتی متر)
|
| وزن | ۱.۰ کیلوگرم |
شرح:
ماژول کنترل‌کننده تعبیه‌شده GE IS220UCSAH1A
IS220UCSAH1A یک پردازنده/کنترلر با کارایی بالا است که توسط جنرال الکتریک (GE) برای سیستم Mark VI توسعه داده شده است. به عنوان بخشی از سری Speedtronic، پلتفرم Mark VI در درجه اول برای کنترل و مدیریت توربین‌های گازی و بخار طراحی شده است. با این حال، IS220UCSAH1A کاربردهای خود را فراتر از کنترل سنتی توربین گسترش می‌دهد و شامل مدیریت توربین بادی نیز می‌شود و آن را به انتخابی همه‌کاره برای سیستم‌های سازگار با GE تبدیل می‌کند. برخلاف ماژول پردازنده مانیتور آکوستیک PAMC اصلی IS220UCSAH1، IS220UCSAH1A دارای طراحی ارتقا یافته با بازنگری محصول عملکردی اولیه با رتبه A است که عملکرد و قابلیت اطمینان بهبود یافته را تضمین می‌کند.
ویژگی‌ها
۱. ذخیره‌سازی و صدور گواهینامه: ماژول کنترلر برای استفاده با کنترلر Mark VIe UCSA طراحی شده است. این ماژول برای نیازهای عملیاتی خود از حافظه فلش فشرده استفاده می‌کند. لازم به ذکر است که این کنترلر برای استفاده از حلقه ایمنی IEC61508 گواهی ندارد، به این معنی که ممکن است برای کاربردهایی با الزامات ایمنی سختگیرانه مناسب نباشد.
۲. الزامات برق: این ماژول به منبع تغذیه‌ای در محدوده ۱۸ ولت DC تا ۳۲ ولت DC نیاز دارد. این انعطاف‌پذیری در ورودی برق، با مصرف برق معمول ۱۲.۵ وات، سازگاری با انواع منابع برق را تضمین می‌کند و آن را چندمنظوره و سازگار می‌سازد.

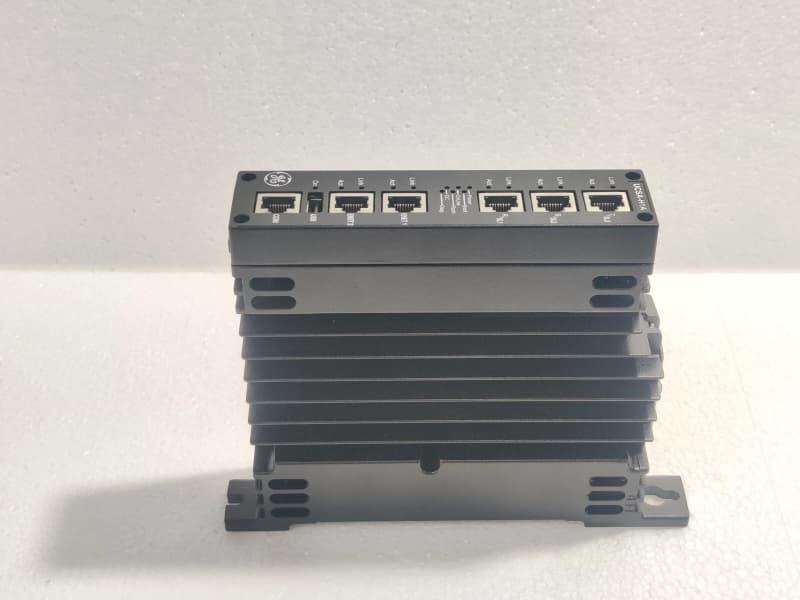

۳. تحمل دما: این کنترلر تحمل دمایی بالایی از خود نشان می‌دهد که به آن اجازه می‌دهد در طیف وسیعی از شرایط محیطی به طور مؤثر عمل کند. این کنترلر می‌تواند در دماهای بین ۰ تا ۶۵ درجه سانتیگراد به طور قابل اعتمادی کار کند. علاوه بر این، بدون نیاز به فن برای خنک‌سازی طراحی شده است که نصب و نگهداری آن را ساده می‌کند و در عین حال عملکرد خنکی را حفظ می‌کند.

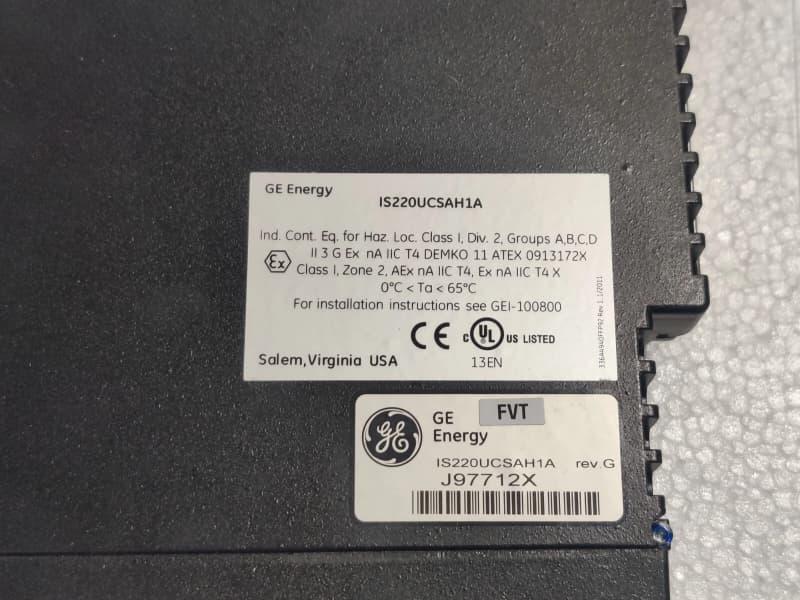

۴. محیط‌های خطرناک: ماژول کنترل‌کننده برای استفاده در محیط‌های خطرناک مناسب است و با کاربردهای NFPA Class 1, Div. 2 سازگار است. این بدان معناست که می‌توان آن را با خیال راحت در مناطقی که مواد منفجره بالقوه وجود دارد، به کار برد و دامنه موارد استفاده احتمالی آن را گسترش داد.

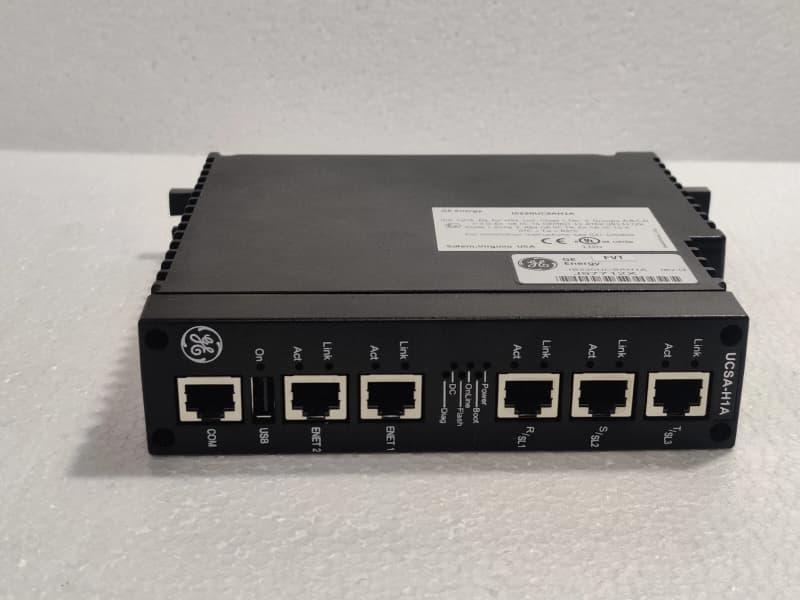

۵. اتصال صفحه جلویی: صفحه جلویی ماژول کنترلر دارای مجموعه‌ای از گزینه‌های اتصال کاربرپسند است. این صفحه شامل شش کانکتور جک مادگی است که امکان اتصال آسان و ایمن کابل را فراهم می‌کند. علاوه بر این، یک پورت USB برای تبادل راحت داده‌ها و پیکربندی ارائه شده است. صفحه جلویی همچنین شامل مجموعه‌ای از نشانگرهای LED است که اطلاعات ارزشمندی در مورد وضعیت و عملکرد ماژول ارائه می‌دهند.

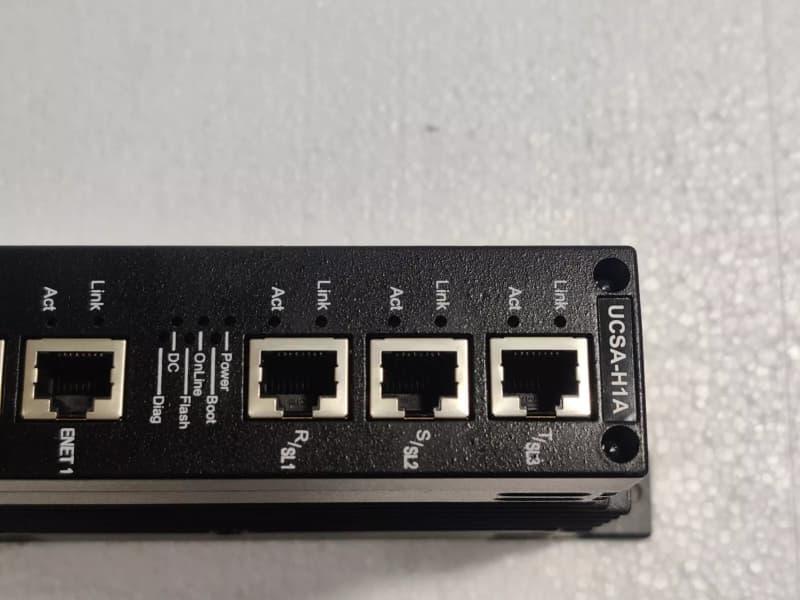

۶. نشانگرهای LED: نشانگرهای LED روی پنل جلویی، اطلاعات ضروری در مورد وضعیت کنترلر ارائه می‌دهند. نشانگرهای LED مربوط به Link/Act در سمت چپ صفحه جلویی، بازخورد بلادرنگ در مورد اتصال شبکه را ارائه می‌دهند. در مرکز صفحه جلویی، ردیفی از نشانگرهای LED با برچسب‌های Power، Boot، Online مشخص شده‌اند.
، فلش، DC (نشانگر وضعیت منبع تغذیه) و Diag (وضعیت تشخیصی). این LEDها نظارت بر سلامت عملیاتی کنترلر و تشخیص هرگونه مشکل را آسان می‌کنند.
۷. اتصال اترنت: از اتصالات اترنت از طریق کانکتورهای جک پشتیبانی می‌کند. این ویژگی امکان ادغام یکپارچه با سایر سیستم‌های کنترل، مانند کنترل‌های تحریک Mark VI، Mark VIe یا EX2100 را فراهم می‌کند. همچنین ارتباط با ایستگاه‌های تعمیر و نگهداری و اپراتور را تسهیل می‌کند و امکان نظارت و کنترل از راه دور را فراهم می‌کند.
