تولید
|
جنرال الکتریک |
|
مدل
|
IS200TPROH1CBB
|
| شماره پ.ن. |
IS200TPROH1CBB
|
|
کاتالوگ
|
MKVIe
|
|
توضیحات
|
هیئت مدیره خاتمه حفاظتی
|
| مبدا | ایالات متحده آمریکا |
| کد HS |
۸۵۳۸۹۰۹۱
|
| ابعاد |
۳۳ * ۱۰ * ۸ (سانتی متر)
|
| وزن | ۲.۵۵ کیلوگرم |
شرح:
IS200TPROH1BCB یک بلوک ترمینال حفاظت اضطراری است که توسط جنرال الکتریک (GE) طراحی و ساخته شده است. این بلوک ترمینال متعلق به سری Mark V است و عمدتاً در سیستم کنترل توربین Speedtronic GE استفاده میشود. ماژول TPRO به عنوان بخشی از یک سیستم حفاظت اضطراری مستقل و خودکار در برابر سرعت بیش از حد و همگامسازی، سیگنالهای سرعت، دما، ولتاژ ژنراتور و ولتاژ باس را به ماژول VPRO منتقل میکند.

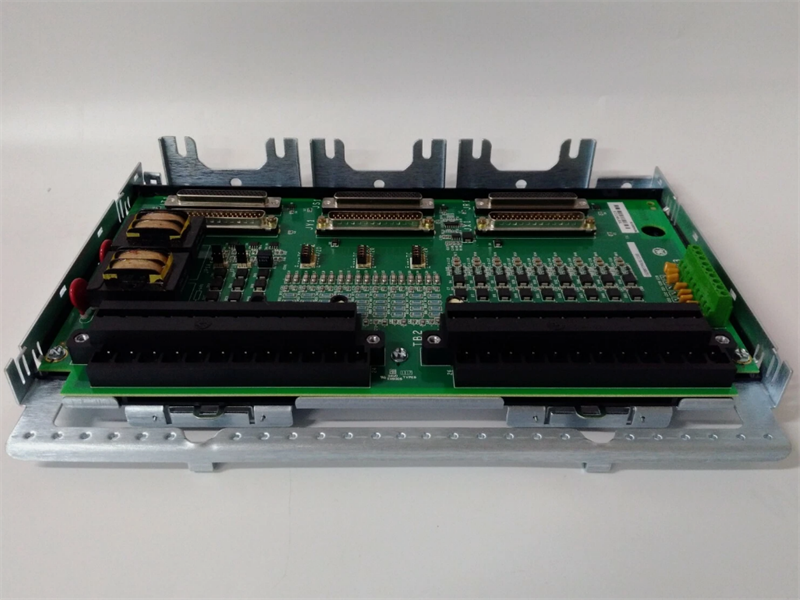

برد مدار IS200TPROH1BCB مستطیل شکل است. برجستهترین قطعات روی برد IS200TPROH1BCB شامل دو بلوک ترمینال و دو رله یا کنتاکتور است. این بلوکهای ترمینال مشکی و نسبتاً بزرگ هستند؛ آنها به صورت عمودی در امتداد لبه سمت چپ برد IS200TPROH1BCB چیده شدهاند.
IS200TPROH1BCB و سایر اجزای سری Mark VI بخشی از خانواده بسیار بزرگتر کنترلهای توربین Mark هستند.
ویژگیها:
- توزیع برق
ولتاژ DC ورودی را بین چندین بار توزیع میکند.
- محافظت در برابر اضافه جریان
از آسیب به بارهای ناشی از جریان بیش از حد جلوگیری میکند.
- محافظت در برابر اضافه ولتاژ
از آسیب به بارهای ناشی از ولتاژ بیش از حد جلوگیری میکند.
- محافظت در برابر اتصال کوتاه
از آسیبهای ناشی از اتصال کوتاه جلوگیری میکند.
- حفاظت ایزولاسیون
ایزولاسیون الکتریکی را برای افزایش ایمنی سیستم فراهم میکند.
- قابلیتهای ارتباطی
ممکن است از پروتکلهای ارتباطی مختلف (مانند Modbus RTU، DNP3) برای فعال کردن نظارت و کنترل از راه دور پشتیبانی کند.
مشخصات
شماره قطعه: IS200TPROH1CBB
سری: مارک ششم
نوع برد: برد ترمینال حفاظت اضطراری
تعداد کانالهای ورودی: ۹
ولتاژ منبع تغذیه: ۲۸ ولت DC
محدوده نرخ پالس MPU: 2 هرتز
حساسیت مدار ورودی MPU: ۲۷ میلیولت
حداکثر مقاومت سرب: حداکثر 15
دقت همگامسازی: +1 نانوثانیه
فرکانس ساعت: تا ۲۰۰ مگاهرتز
محدوده دمای عملیاتی: 30 تا 65 درجه سانتیگراد
سوالات متداول:
۱. عملکرد IS200TPROH1B چیست؟
IS200TPROH1B یک برد ترمینال است که در درجه اول مسئول اجرای توابع حفاظت اضطراری است.
۲. IS200TPROH1B برای کدام نوع سیستم مارک طراحی شده است؟
IS200TPROH1B به طور خاص برای سیستم Mark VIe طراحی شده است.
۳. TPRO چگونه به محافظت از توربین کمک میکند؟
علاوه بر ارائه سیگنالهای سرعت، TPRO سیگنالهای ژنراتور را برای فعال کردن حفاظت بررسی همگامسازی پشتیبان فراهم میکند؛ علاوه بر این، سه ورودی جریان آنالوگ و نه ورودی ترموکوپل برای حفاظت در برابر دمای بیش از حد اگزوز ارائه میدهد.
۴. این سیستم از چند سنسور سرعت استفاده میکند؟
این سیستم از شش حسگر سرعت رلوکتانس غیرفعال استفاده میکند: سه حسگر توسط کنترلر برای کنترل سرعت و حفاظت اولیه در برابر سرعت بیش از حد نظارت میشوند، در حالی که سه حسگر دیگر به VPRO متصل هستند تا عملکردهای حفاظتی اضافی را ارائه دهند.
۵. جایگزین نسخه مانعشونده IS200TPROH1B چیست؟
جایگزین، نسخه "H2" است که از بلوکهای ترمینال به سبک اروپایی استفاده میکند.
