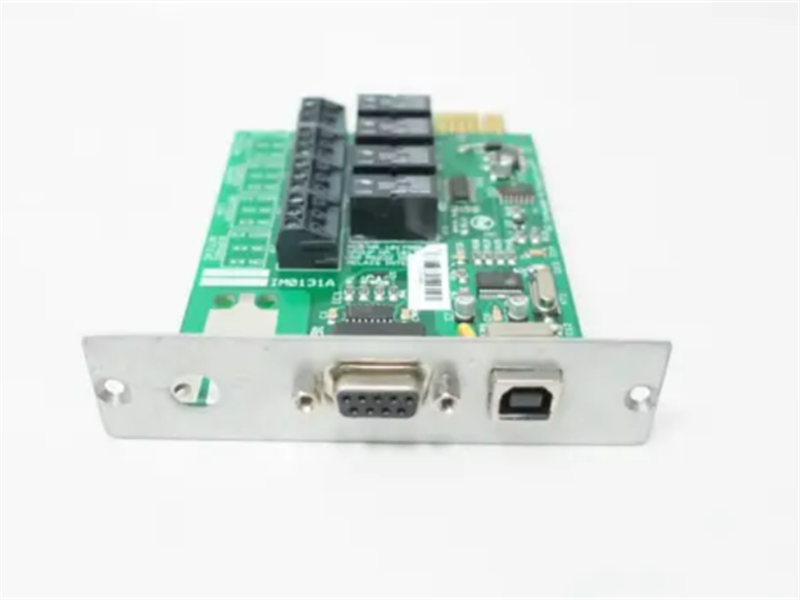

برد ترمینال دستگاه دما مقاومتی IS200TRTDH1DCB GE

شرح:

IS200TRTDH1DCB یک برد مدار چاپی است که توسط جنرال الکتریک (GE) برای سیستم Mark VI آن تولید شده است. این بلوک ترمینال سنسور مقاومت دما (RTD) به گونه‌ای طراحی شده است که 16 ورودی RTD سه سیمه را برای سنجش و نظارت راحت دما در داخل سیستم در خود جای دهد. این ورودی‌ها به دو بلوک ترمینال از نوع حصار متصل می‌شوند تا سیم‌کشی ایمن و قابل اعتماد تضمین شود.

Mark VI یکی از آخرین سیستم‌های Speedtronic است که GE برای کنترل سیستم‌های توربین صنعتی گاز و بخار سنگین عرضه کرده است. Mark VI دارای یک رابط گرافیکی توسعه یافته توسط GE به نام CIMPLICITY است. این رابط از طریق یک رابط اپراتور استفاده می‌شود و امکان کنترل مستقیم Mark VI را از طریق یک صفحه نمایش گرافیکی فراهم می‌کند. Mark VI شامل نرم‌افزاری برای پیکربندی و نظارت ورودی/خروجی است. همچنین از طریق یک جعبه ابزار سیستم کنترل، مدیریت سیگنال و قابلیت‌های تحلیل روند سیگنال را فراهم می‌کند.

ویژگی‌ها:

برای محافظت در برابر اختلالات احتمالی، مانند نوسانات شدید ولتاژ و نویز فرکانس بالا، ورودی‌ها به مدار سرکوب نویز داخلی مجهز شده‌اند. این ویژگی به حفظ یکپارچگی و دقت سیگنال، حتی در محیط‌های عملیاتی چالش‌برانگیز، کمک می‌کند.

برد ترمینال به طور یکپارچه با یک یا چند پردازنده ارتباط برقرار می‌کند که نقش مهمی در تبدیل ورودی‌های دمای آنالوگ به مقادیر دیجیتال دارند. این مقادیر دمای دیجیتال سپس برای پردازش بیشتر و کنترل سیستم به کنترلر منتقل می‌شوند.

مشخصات
ولتاژ ورودی: 24 ولت DC
ولتاژ خروجی: 0 ~ 10 ولت DC
محدوده دما: -40°C ~ 85°C
پروتکل ارتباطی: مدباس
دمای عملیاتی: -40°C ~ 70°C
سازنده: جنرال الکتریک
سری: مارک VI اسپیدترونیک
شماره قطعه تابع: IS200TRTDH1DCB
کل نسخه‌ها: ۳
سازگاری با نسخه‌های قبلی: دو نسخه قبلی
نوع مونتاژ: مونتاژ استاندارد

سوالات متداول:

۱. IS200TRTDH1DCB چیست؟
این یک بلوک ترمینال سنسور دما مقاومتی است که تحت سری GE Mark Vle توسعه یافته است.

۲. جریان تحریک ارائه شده توسط بلوک ترمینال برای هر RTD چقدر است؟
بلوک ترمینال، جریان تحریک مالتی پلکس شده ۱۰ میلی آمپر DC را برای هر RTD فراهم می‌کند. هر RTD می‌تواند زمین شده یا نشده باشد.

۳. حداکثر فاصله مجاز بین RTD و کابینت کنترل توربین چقدر است؟
۱۶ عدد RTD را می‌توان در حداکثر فاصله ۳۰۰ متر (۹۸۴ فوت) از کابینت کنترل توربین نصب کرد.

۴. بلوک ترمینال چگونه خطاها را مدیریت می‌کند؟
بلوک ترمینال، اتصال کوتاه و باز در RTD ها را تشخیص داده و RTD معیوب را از ورودی اسکن حذف می‌کند تا از اثرات نامطلوب بر سایر کانال‌ها جلوگیری شود. کانال تعمیر شده به طور خودکار به کار خود ادامه می‌دهد.

۵. نرخ نمونه‌برداری سیگنال چقدر است؟
در حالت اسکن معمولی، مبدل AD از سیگنال و جریان تحریک هر RTD، ۴ بار در ثانیه نمونه‌برداری می‌کند؛ در حالت اسکن سریع، فرکانس نمونه‌برداری ۲۵ بار در ثانیه است.
