تولید
|
جنرال الکتریک |
|
مدل
|
IS200JPDFG1AED
|
| شماره پ.ن. |
IS200JPDFG1AED
|
|
کاتالوگ
|
MKVIe
|
|
توضیحات
|
ماژول توزیع برق
|
| مبدا | ایالات متحده آمریکا |
| کد HS |
۸۵۳۸۹۰۹۱
|
| ابعاد |
۳۳ * ۱۰ * ۸ (سانتی متر)
|
| وزن | ۲.۵۵ کیلوگرم |
شرح:

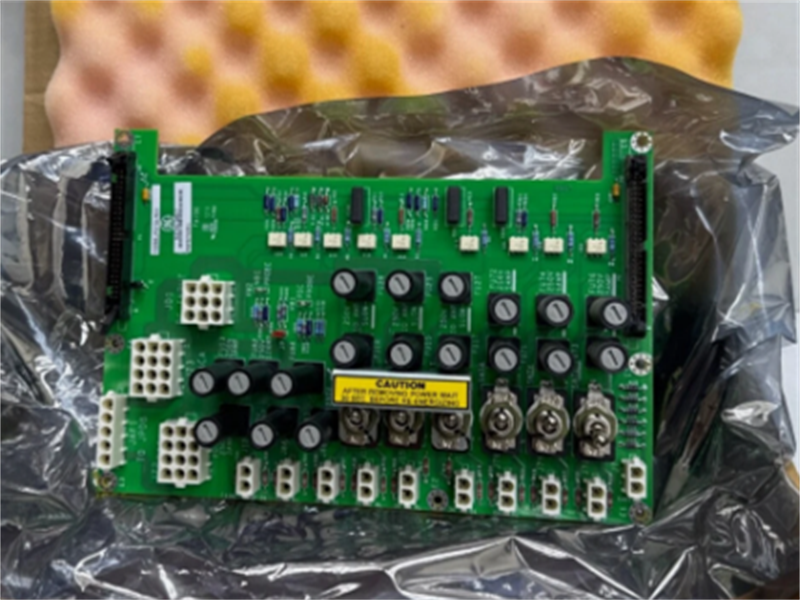

GE IS200JPDFG1AED یک ماژول توزیع توان DC است که به طور خاص برای سیستمهای کنترل صنعتی طراحی شده است. وظیفه اصلی آن توزیع ولتاژ DC ورودی به چندین نقطه بار و در عین حال ارائه ویژگیهای حفاظتی - مانند حفاظت در برابر اضافه جریان و اضافه ولتاژ - برای اطمینان از عملکرد پایدار تجهیزات است. برد JPDF ورودیهای برق ۱۲۵ ولت DC اضافی را میپذیرد و برق را به سایر بردهای مدار درون سیستم توزیع میکند. JPDF با استفاده از پیکربندی باس DC شناور نسبت به زمین، به جای یک سیستم ارت شده سنتی، کار میکند. این طراحی نه تنها امکان تشخیص خطاهای زمین سیستم را فراهم میکند، بلکه دارای رتبه ۱۲۵ ولت DC است که به عنوان غیر خطرناک طبقهبندی میشود.
ویژگیها:
- توزیع برق
ولتاژ DC ورودی را بین چندین بار توزیع میکند.
- محافظت در برابر اضافه جریان
از آسیب به بارهای ناشی از جریان بیش از حد جلوگیری میکند.
- محافظت در برابر اضافه ولتاژ
از آسیب به بارهای ناشی از ولتاژ بیش از حد جلوگیری میکند.
- محافظت در برابر اتصال کوتاه
از آسیبهای ناشی از اتصال کوتاه جلوگیری میکند.
- حفاظت ایزولاسیون
ایزولاسیون الکتریکی را برای افزایش ایمنی سیستم فراهم میکند.
- قابلیتهای ارتباطی
ممکن است از پروتکلهای ارتباطی مختلف (مانند Modbus RTU، DNP3) برای فعال کردن نظارت و کنترل از راه دور پشتیبانی کند.
مشخصات
مدل: IS200JPDFG1A / IS200JPDFG1AED
سازگاری سیستم: سری کنترل GE Mark VIe
ولتاژ ورودی: 28 ولت / 125 ولت (قابل تنظیم)
ولتاژ خروجی: توان کنترل توزیعشده (DCP)
عملکردهای نظارتی: حسگرهای ولتاژ و دمای داخلی
مدارهای خروجی: چندین خروجی محافظتشده با فیوز یا قطعکننده مدار
راندمان: > 80%
دمای عملیاتی: 0 تا 50 درجه سانتیگراد
ابعاد: بسته به فرم فاکتور دستگاه متفاوت است
گواهینامهها: UL، CE و سایر گواهینامههای ایمنی
سوالات متداول:
۱. IS200JPDFG1A چیست؟
IS200JPDFG1A یک برد توزیع برق است که توسط شرکت GE توسعه داده شده است.
۲. تفاوت بین نسخههای G1A و G1AED چیست؟
پسوند «ED» معمولاً نشاندهندهی یک ویرایش خاص در نقشههای مهندسی یا بهروزرسانی یک قطعهی نصبشده در کارخانه است، اما از نظر عملکردی سازگار باقی میمانند.
۳. این ماژول چگونه قطعی برق را به کنترلر گزارش میدهد؟
این سیستم از سیگنالهای بازخورد ارسالشده از طریق ستون فقرات سیستم استفاده میکند و به کنترلر Mark VIe اجازه میدهد در صورت قطع برق یک شاخه مدار، آلارمها را فعال کند.
۴. آیا فیوزهای این برد در محل قابل تعویض هستند؟
بله، این برد با پایههای فیوز قابل دسترس طراحی شده است تا امکان تعمیر و نگهداری سریع در حین بازرسی سیستم فراهم شود.
لینک دیتاشیت:
ماژول توزیع برق DC مدل IS200JPDFG1AED GE Mark VIe
پی دی اف
برگه اطلاعات
