برد ورودی/خروجی آنالوگ IS200TBAIS1CED IS230TAISH2C GE MKVIES

شرح:

برد ورودی آنالوگ (VAIC) 20 ورودی آنالوگ را می‌پذیرد و چهار خروجی آنالوگ را کنترل می‌کند. ده ورودی و دو خروجی به هر برد ترمینال ورودی آنالوگ (TBAI) سیم‌کشی شده‌اند. ورودی‌ها و خروجی‌ها دارای مدار حذف نویز برای محافظت در برابر نوسانات و نویز فرکانس بالا هستند. کابل‌ها برد ترمینال را به رک VME که برد پردازنده VAIC در آن قرار دارد، متصل می‌کنند.

VAIC ورودی‌ها را به مقادیر دیجیتال تبدیل می‌کند و آنها را از طریق صفحه پشتی VME به VCMI و سپس به کنترلر منتقل می‌کند. سیگنال‌های ورودی برای کاربردهای TMR به سه رک برد VME به نام‌های R، S و T ارسال می‌شوند. VAIC برای نظارت بر 20 ورودی به دو برد ترمینال نیاز دارد.

سه چراغ LED در بالای پنل جلویی VAIC اطلاعات وضعیت را ارائه می‌دهند. وضعیت عادی RUN به رنگ سبز چشمک‌زن و وضعیت FAIL به رنگ قرمز ثابت است. چراغ LED سوم معمولاً خاموش است اما در صورت وجود وضعیت هشدار تشخیصی در برد، به رنگ نارنجی ثابت نمایش داده می‌شود.

هر ورودی آنالوگ دارای محدودیت سخت‌افزاری است که بر اساس سطوح بالا و پایین از پیش تعیین‌شده (غیرقابل پیکربندی) که در نزدیکی انتهای محدوده عملیاتی تنظیم شده‌اند، بررسی می‌شود. اگر از این محدودیت تجاوز شود، یک سیگنال منطقی تنظیم می‌شود و ورودی دیگر اسکن نمی‌شود. اگر هر یک از محدودیت‌های سخت‌افزاری ورودی تنظیم شود، یک آلارم تشخیصی ترکیبی، L3DIAG_VAIC، ایجاد می‌کند که به کل برد اشاره دارد. جزئیات تشخیص‌های جداگانه از جعبه ابزار در دسترس است. سیگنال‌های تشخیصی را می‌توان به صورت جداگانه قفل کرد و سپس با سیگنال RESET_DIA تنظیم مجدد کرد.

هر ورودی دارای بررسی محدودیت سیستم بر اساس سطوح بالا و پایین قابل تنظیم است. این محدودیت‌ها می‌توانند برای تولید آلارم استفاده شوند و می‌توانند برای فعال/غیرفعال کردن و به عنوان قفل/عدم قفل پیکربندی شوند. RESET_SYS محدودیت‌های خارج از محدوده را بازنشانی می‌کند. جزئیات تشخیص در GEH-6421D، جلد اول راهنمای سیستم علامت ششم، فصل 8، عیب‌یابی و تشخیص آمده است.

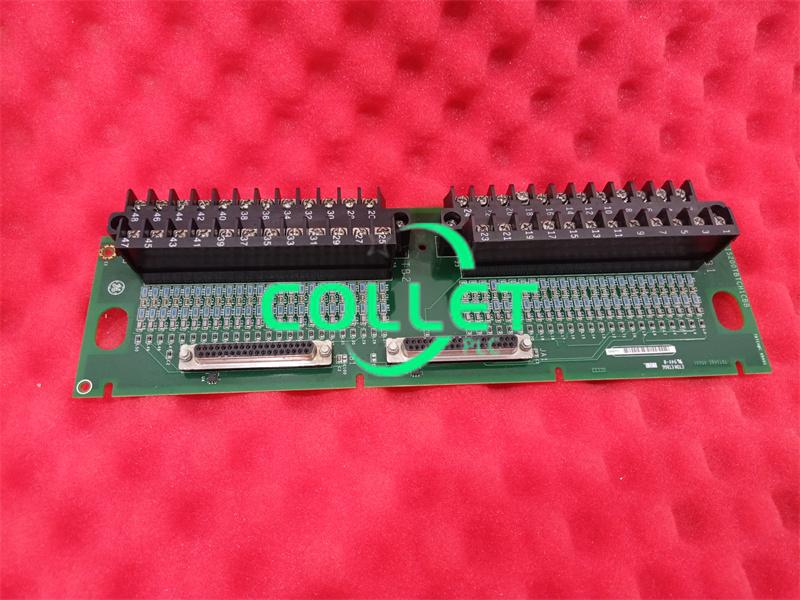

برد ترمینال TBAI دستگاه شناسایی مخصوص به خود را دارد که توسط برد ورودی/خروجی بررسی می‌شود. شناسه برد در یک تراشه فقط خواندنی کدگذاری شده است که شامل شماره سریال برد ترمینال، نوع برد، شماره نسخه و محل کانکتور JR، JS، JT است.

برد DTAI یک برد ترمینال ورودی آنالوگ جمع و جور است که برای نصب روی ریل DIN طراحی شده است. این برد دارای 10 ورودی آنالوگ و دو خروجی آنالوگ است و با یک کابل 37 پین به برد پردازنده VAIC متصل می‌شود. این کابل مشابه کابل‌های استفاده شده در برد ترمینال بزرگتر TBAI است. بردهای ترمینال را می‌توان به صورت عمودی روی ریل DIN چید تا در فضای کابینت صرفه‌جویی شود.

دو برد DTAI می‌توانند به VAIC متصل شوند که در مجموع 20 ورودی آنالوگ و چهار خروجی آنالوگ را فراهم می‌کند. فقط نسخه سیمپلکس این برد موجود است.

عملکردها و حذف نویز روی برد همانند TBAI است. بلوک‌های ترمینال نوع Euro-Block با چگالی بالا به طور دائمی روی برد نصب شده‌اند و دو اتصال پیچی برای اتصال زمین (SCOM) دارند. یک تراشه شناسایی روی برد، برد را برای اهداف تشخیصی سیستم به VAIC معرفی می‌کند.

فیزیکی و نصب

• طراحی ماژول:

کاربردهای معمول

• کنترل توربین گازی

• سیستم توربین بخار

• کنترل ماشین‌های کمکی نیروگاه

سوالات متداول:

1. جایگزین IS200TBAIS1C چیست؟

IS200TBAIS2C

۲. دیتاشیت IS200TBAIS1C چیست؟

GEH-6421
