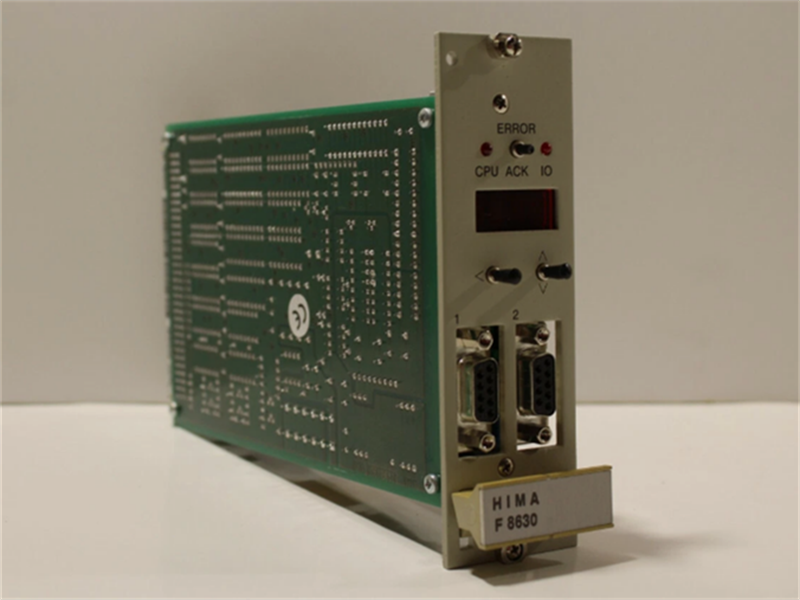

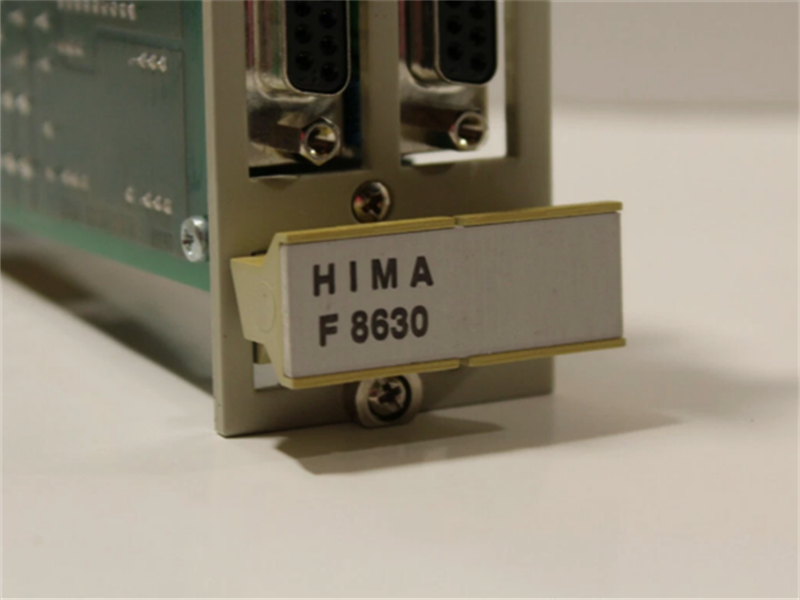

ماژول عملکردی سیستم ایمنی HIMA مدل F8630

ماژول HIMA F8630 یک جزء سیستم عملکردی است که برای استفاده در معماری‌های اتوماسیون مرتبط با ایمنی HIMA طراحی شده است. این ماژول از توابع کنترل هماهنگ پشتیبانی می‌کند و به عملکرد قابل اعتماد سیستم‌های ایمنی صنعتی که در آن‌ها ایمنی عملکردی، یکپارچگی سیستم و پایداری بلندمدت از الزامات حیاتی هستند، کمک می‌کند.

ماژول F8630 به عنوان بخشی از پلتفرم ایمنی ماژولار HIMA، به گونه‌ای طراحی شده است که در هماهنگی نزدیک با کنترل‌کننده‌های مرکزی، ماژول‌های ارتباطی و اجزای ورودی/خروجی عمل کند. نقش آن در سیستم، پشتیبانی از رفتار ساختاریافته سیستم و تضمین اجرای مداوم وظایف کنترل و نظارت تعریف‌شده است.

پارامترها:

نام محصول: اف۸۶۳۰
سیگنال‌های خروجی: ۴-۲۰ میلی‌آمپر جریان مستقیم (جریان)، ۰-۱۰ ولت جریان مستقیم (ولتاژ) (قابل انتخاب برای هر کانال)
وضوح: ۱۲ بیت (۴۰۹۶ گام)
دقت: ±۰.۱٪ از مقیاس کامل (۲۵ درجه سانتیگراد، معمول)
ظرفیت بار: ۵۰۰ اهم (۴-۲۰ میلی‌آمپر)، ۱۰ کیلو اهم (۰-۱۰ ولت)
ایزولاسیون ایمنی: کلاس AK 1-6 (مطابق با TÜV)
حفاظت در برابر اتصال کوتاه: مقاوم در برابر اتصال کوتاه (حداکثر جریان اتصال کوتاه ۱.۵ آمپر)
زمان پاسخ: معمولاً ۲۵۰ میلی‌ثانیه (شامل فیلتر و تبدیل)
منبع تغذیه: ۵ ولت DC (۱۵۰ میلی‌آمپر)، ۲۴ ولت DC (۲۰۰ میلی‌آمپر)
دمای عملیاتی: -20°C تا +60°C (-4°F تا +158°F)
دمای نگهداری: -40°C تا +85°C (-40°F تا +185°F)
رطوبت: ۵٪ تا ۹۵٪ رطوبت نسبی (غیر چگالشی)
کلاس حفاظت: IP20 (قابل نصب در کابینت داخلی)
فضای مورد نیاز: ۴ عدد پایه (قابل نصب روی ریل DIN)

ویژگی‌ها:

• گواهینامه ایمنی SIL3

دارای گواهینامه TÜV AK6/SIL3، مطابق با بالاترین استانداردهای ایمنی برای کاربردهای حساس.

• ایزولاسیون دو کاناله

ایزولاسیون مستقل بین کانال‌ها و منبع تغذیه برای جلوگیری از تداخل متقابل.

• دقت بالا

وضوح ۱۲ بیتی و دقت ±۰.۱٪ امکان کنترل دقیق فرآیند را فراهم می‌کند.

• محافظت در برابر اتصال کوتاه

طراحی محافظت در برابر اتصال کوتاه داخلی، از ماژول و بارهای متصل به آن محافظت می‌کند.

• تشخیص بلادرنگ

عملکردهای خود تشخیصی شامل تشخیص خطا، آلارم‌ها و نگهداری پیشگیرانه است.

• تعویض سریع

جایگزینی بدون خاموش کردن سیستم (در پیکربندی‌های افزونه) امکان‌پذیر است و زمان از کارافتادگی را کاهش می‌دهد.

• پیکربندی انعطاف‌پذیر

نوع خروجی (جریان/ولتاژ) را می‌توان برای هر کانال از طریق HIMatrix Engineering Studio انتخاب کرد.

• افزونگی و تحمل خطا

عملکردهای تشخیص خطا، عیب‌یابی و افزونگی داخلی، عملکرد ایمن و مداوم را تضمین می‌کنند.

• انطباق با استاندارد ایمنی

مطابق با استانداردهای ایمنی مربوطه مانند IEC 61508 و IEC 61511.

• پیکربندی ورودی/خروجی چندمنظوره

قابلیت مدیریت سیگنال‌های دیجیتال و آنالوگ، که آن را برای کاربردهای مختلف صنعتی انعطاف‌پذیر می‌کند.

لینک دیتاشیت:

ماژول عملکردی سیستم ایمنی HIMA مدل F8630 برگه اطلاعات PDF تی
