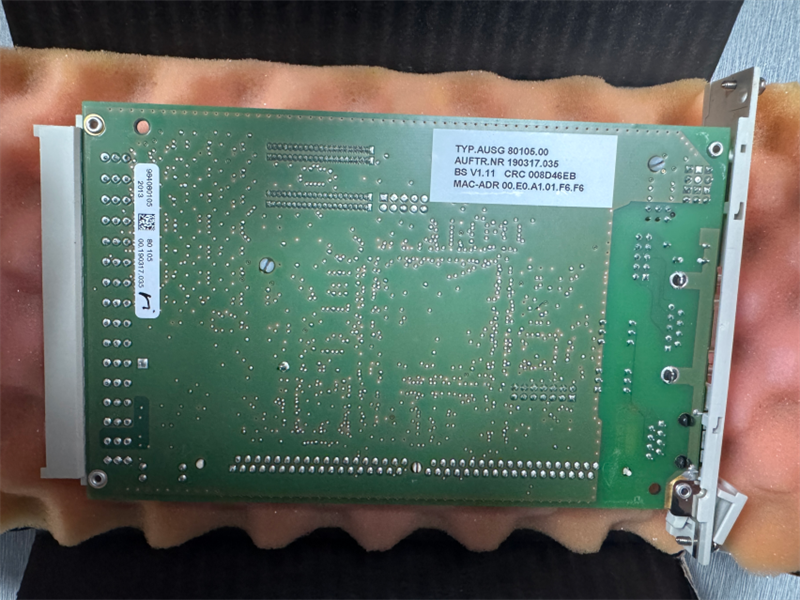

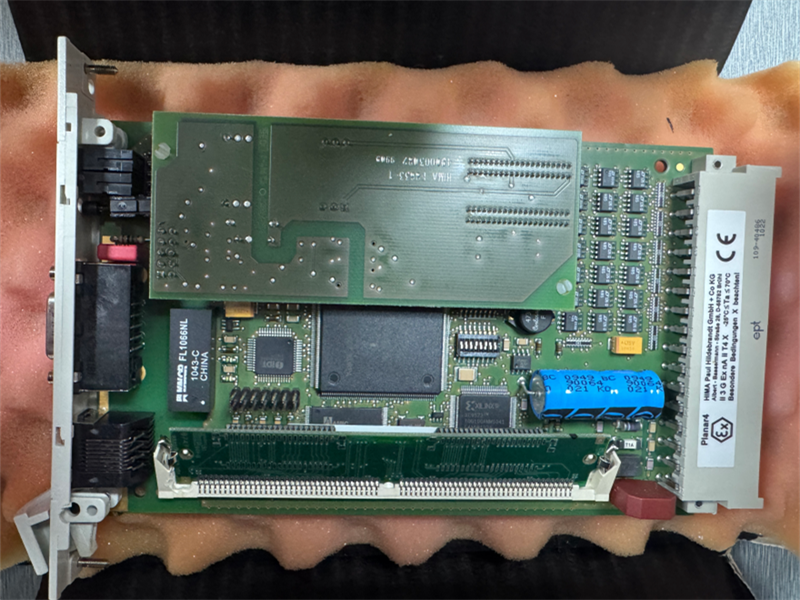

ماژول ارتباطی HIMax با کد 80105 HIMA و کد 984080105

HIMA 80105 یک ماژول ارتباطی با قابلیت اطمینان بالا است که امکان ارتباط بین سیستم‌های Planar4 و دستگاه‌های Modbus خارجی را فراهم می‌کند. این ماژول که برای کاربردهای ایمنی حیاتی طراحی شده است، دستگاه‌ها و سیستم‌ها را در یک سیستم ابزار دقیق ایمنی (SIS) ادغام می‌کند و امکان ارتباط یکپارچه در شبکه‌های مختلف صنعتی را فراهم می‌کند. 80105 با گواهینامه SIL 4 خود، بالاترین سطح تضمین ایمنی را برای صنایعی مانند نفت و گاز، مواد شیمیایی و تولید برق فراهم می‌کند.

این ماژول از پروتکل‌های Modbus RTU و Modbus TCP پشتیبانی می‌کند. این ماژول با گواهینامه SIL 1، برای کاربردهای مرتبط با ایمنی مناسب است. این ماژول برای محیط‌هایی که ایمنی و قابلیت اطمینان از اهمیت بالایی برخوردار است، ایده‌آل است. این ماژول منطق ایمنی را انجام می‌دهد، سیگنال‌های ورودی/خروجی را مدیریت می‌کند و از ارتباط در شبکه‌های صنعتی پشتیبانی می‌کند. این ماژول که برای کاربردهای SIL 3 طراحی شده است، از افزونگی دو کاناله و قابلیت تعویض در حین کار برای دسترسی بالا پشتیبانی می‌کند.

پارامترها:

پردازنده: ARM Cortex-A9، ۱ گیگاهرتز
حافظه: ۵۱۲ مگابایت رم، ۲ گیگابایت فلش
ورودی/خروجی: ۳۲ ورودی/خروجی دیجیتال، ۱۶ ورودی/خروجی آنالوگ

پروتکل‌های ارتباطی: PROFIBUS DP، Modbus، Ethernet و موارد دیگر

گواهینامه ایمنی: SIL 4، IEC 61508 و سایر استانداردهای ایمنی

دمای عملیاتی: -40 تا +85 درجه سانتیگراد
منبع تغذیه: ۲۴ ولت جریان مستقیم
نرخ انتقال داده: تا ۱۲ مگابیت بر ثانیه
تعداد کانال‌ها: ۲
امتیاز حفاظت: IP65
نوع رابط: به عنوان مثال، اترنت، RS-232 و غیره
پروتکل ارتباطی: مثلاً Modbus، PROFIBUS و غیره
دمای عملیاتی: -20°C تا +60°C
مقاومت در برابر رطوبت: 5-95٪ غیر متراکم
مقاومت در برابر ارتعاش: 2g، 10-500 هرتز

ویژگی‌ها:

• ایمن و قابل اعتماد

مطابق با استانداردهای ایمنی است و می‌تواند برای ساخت سیستم‌های ایمنی مورد استفاده قرار گیرد.

• رابط‌های چندگانه

انواع رابط‌های کاربری متعددی را برای رفع نیازهای متنوع برنامه‌ها ارائه می‌دهد.

• مقاوم و بادوام

از یک طراحی ساختاری قوی برای مقاومت در برابر محیط‌های صنعتی استفاده می‌کند.
-پشتیبانی از پروتکل‌های Modbus RTU و Modbus TCP. رتبه‌بندی SIL 1، مناسب برای کاربردهای مرتبط با ایمنی. طراحی جمع و جور و سبک.
-نصب و پیکربندی آسان. سازگار با تمام ماژول‌های سیستم Planar4. پردازنده مرکزی، منطق ایمنی را اجرا کرده و مدیریت ورودی/خروجی را انجام می‌دهد.
- افزونگی دو کاناله با تشخیص دوهزار و دویستم ثانیه. ماژول‌ها از قابلیت تعویض در حین کار (hot-swapping) پشتیبانی می‌کنند تا زمان از کارافتادگی (downtime) به حداقل برسد.
- پشتیبانی از پروتکل‌های ارتباطی متعدد: PROFIBUS DP، EtherNet/IP، Modbus TCP.
-دارای گواهینامه SIL 3، مناسب برای کاربردهای ایمنی بحرانی.
- پشتیبانی از حداکثر 1024 نقطه ورودی/خروجی
-برنامه نویسی IEC 61131-3 از طریق HiDraw (LD، ST) در دسترس است.

لینک دیتاشیت:

برگه اطلاعات فنی PDF ماژول ارتباطی HIMax مدل 80105 HIMA 984080105
