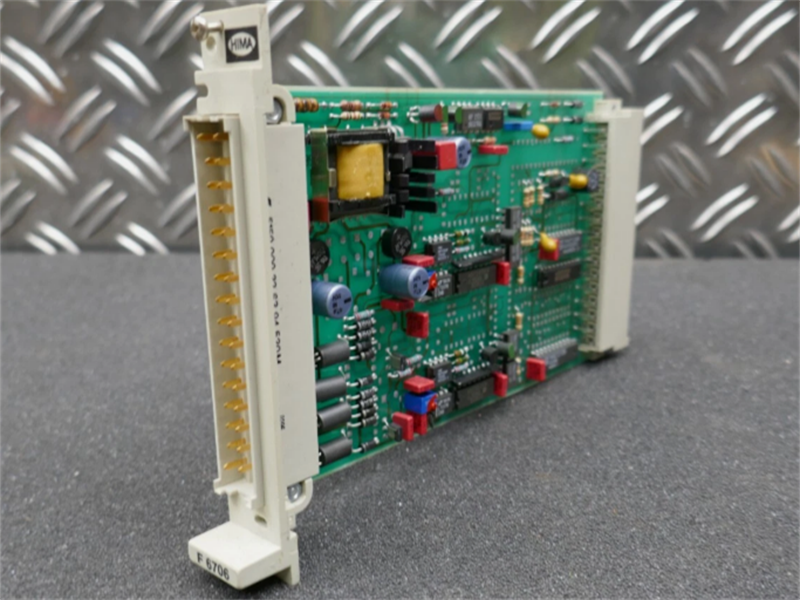

ماژول خروجی آنالوگ ایمنی دو کاناله HIMA مدل F6706

HIMA F6706 یک ماژول خروجی آنالوگ ایمنی دو کاناله است که به طور خاص برای سیستم‌های ابزار دقیق ایمنی HIMA HIMatrix (SIS) طراحی شده است. این ماژول معمولاً در صنایع فرآیندی حیاتی مانند شیمیایی، پتروشیمی، نفت و گاز و تولید برق استفاده می‌شود. این ماژول با گواهینامه TÜV AK6/SIL3 (مطابق با استانداردهای IEC 61508 و IEC 61511)، سیگنال‌های کنترل دیجیتال را به خروجی‌های آنالوگ دقیق 4-20 میلی‌آمپر یا 0-10 ولت تبدیل می‌کند.

این سیستم برای ادغام با سیستم‌های مرتبط با ایمنی طراحی شده است تا عملکرد ایمن و قابل اعتماد را تضمین کند، از تصادفات جلوگیری کند و از پرسنل و دارایی‌ها در برابر شرایط خطرناک محافظت کند.

این ماژول معمولاً همراه با کنترلرهای ایمنی HIMax یا HIQuad شرکت HIMA استفاده می‌شود و افزونگی قوی، قابلیت‌های تشخیصی و نظارت بلادرنگ را برای برآورده کردن الزامات ایمنی بالای محیط‌های صنعتی فراهم می‌کند.

پارامترها:

نام محصول: F6706
کانال‌های خروجی: ۲ کانال خروجی آنالوگ ایمنی مستقل
سیگنال‌های خروجی: ۴-۲۰ میلی‌آمپر جریان مستقیم (جریان)، ۰-۱۰ ولت جریان مستقیم (ولتاژ) (قابل انتخاب برای هر کانال)
وضوح: ۱۲ بیت (۴۰۹۶ گام)
دقت: ±۰.۱٪ از مقیاس کامل (۲۵ درجه سانتیگراد، معمول)
ظرفیت بار: ۵۰۰ اهم (۴-۲۰ میلی‌آمپر)، ۱۰ کیلو اهم (۰-۱۰ ولت)
ایزولاسیون ایمنی: کلاس AK 1-6 (مطابق با TÜV)
حفاظت در برابر اتصال کوتاه: مقاوم در برابر اتصال کوتاه (حداکثر جریان اتصال کوتاه ۱.۵ آمپر)
زمان پاسخ: معمولاً ۲۵۰ میلی‌ثانیه (شامل فیلتر و تبدیل)
منبع تغذیه: ۵ ولت DC (۱۵۰ میلی‌آمپر)، ۲۴ ولت DC (۲۰۰ میلی‌آمپر)
دمای عملیاتی: -20°C تا +60°C (-4°F تا +158°F)
دمای نگهداری: -40°C تا +85°C (-40°F تا +185°F)
رطوبت: ۵٪ تا ۹۵٪ رطوبت نسبی (غیر چگالشی)
کلاس حفاظت: IP20 (قابل نصب در کابینت داخلی)
فضای مورد نیاز: ۴ عدد پایه (قابل نصب روی ریل DIN)

ویژگی‌ها:

• گواهینامه ایمنی SIL3

دارای گواهینامه TÜV AK6/SIL3، مطابق با بالاترین استانداردهای ایمنی برای کاربردهای حساس.

• ایزولاسیون دو کاناله

ایزولاسیون مستقل بین کانال‌ها و منبع تغذیه برای جلوگیری از تداخل متقابل.

• دقت بالا

وضوح ۱۲ بیتی و دقت ±۰.۱٪ امکان کنترل دقیق فرآیند را فراهم می‌کند.

• محافظت در برابر اتصال کوتاه

طراحی محافظت در برابر اتصال کوتاه داخلی، از ماژول و بارهای متصل به آن محافظت می‌کند.

• تشخیص بلادرنگ

عملکردهای خود تشخیصی شامل تشخیص خطا، آلارم‌ها و نگهداری پیشگیرانه است.

• تعویض سریع

جایگزینی بدون خاموش کردن سیستم (در پیکربندی‌های افزونه) امکان‌پذیر است و زمان از کارافتادگی را کاهش می‌دهد.

• پیکربندی انعطاف‌پذیر

نوع خروجی (جریان/ولتاژ) را می‌توان برای هر کانال از طریق HIMatrix Engineering Studio انتخاب کرد.

• افزونگی و تحمل خطا

عملکردهای تشخیص خطا، عیب‌یابی و افزونگی داخلی، عملکرد ایمن و مداوم را تضمین می‌کنند.

• انطباق با استاندارد ایمنی

مطابق با استانداردهای ایمنی مربوطه مانند IEC 61508 و IEC 61511.

• پیکربندی ورودی/خروجی چندمنظوره

قابلیت مدیریت سیگنال‌های دیجیتال و آنالوگ، که آن را برای کاربردهای مختلف صنعتی انعطاف‌پذیر می‌کند.
